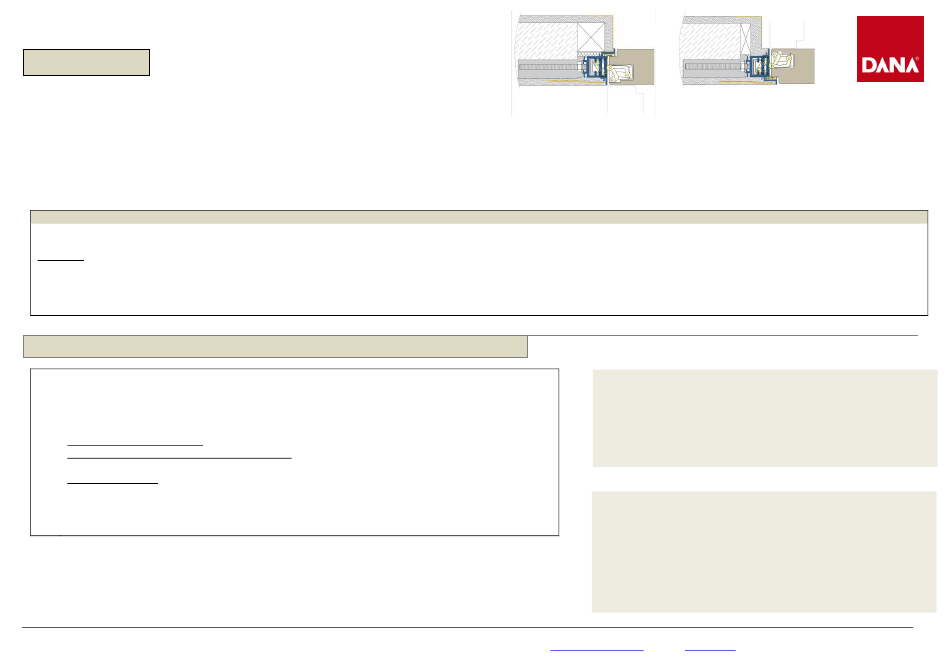

Einbauanleitung
Kontext66 IO / AO
Sehr geehrter Verarbeiter,
mit diesem Produkt haben Sie ein Qualitätsprodukt, das Ihrem Kunden viele Jahre Freude bereiten wird.
Um den Einbau für Sie so einfach und leicht wie möglich zu gestalten, brauchen Sie nur Schritt für Schritt der übersichtlichen Einbauanleitung zu folgen. Bei allen Fragen steht Ihnen DANA gern zur Verfügung.
Zögern Sie nicht, anzurufen.
Auch sind wir von DANA immer bemüht, Gutes noch besser zu machen. Die DANA Einbauanleitung wurde umfangreich auf ihre Klarheit und Folgerichtigkeit getestet. Aber nichts kann die Praxis – Ihre Praxis
ersetzen. Wenn Sie Anregungen oder Verbesserungsvorschläge wissen, bitte teilen Sie es uns mit. Guten Einbau, Qualitätsarbeit wird Ihren Kunden begeistern!
0 Vorbemerkungen:
o Einbauvoraussetzungen für DANA Funktionstüren, Wandbeschreibungen, Hinterfüllungen, o Allgemein‐, Montage‐, Verwendungs‐, Sicherheitshinweise für DANA Produkte.
Beide Dokumente sind im Downloadbereich auf www.dana.at zu finden
ACHTUNG:
Die ALU-Profilzarge Kontext66 wird im Zuge der Wanderstellung nach dem Mauern und vor dem Verputzen eingebaut! Grundsätzlich treten durch das statische Gewicht der Tür und durch die Dynamik der
bewegten Tür Kräfte auf, die von der Wandkonstruktion aufgenommen werden müssen.
Bei innenöffnenden Ausführungen (IO) ist es zwingend erforderlich die Leibung abgesetzt herauszuputzen. (Darstellung in Detailzeichnungen ab Seite 5)
Grund: Die Schlossfalle würde beim Schließen des Türblatts an der Leibung streifen! Zusätzlich könnte es beim Öffnen der Türe eine Sogwirkung hervorrufen, die zu einer Schwergängigkeit der Türe führt!
1 Lieferumfang
1 Zusammengebauter Kontext66 Alustock bestehend aus 2 Längsteilen und einem Querteil, Schließblech wird
vormontiert,
1 Beipack: 6 lfm Dichtung (ab STL 2400mm – 12 lfm), Einbauanleitung, 7 lfm Armierungsgitter für Wandanschluss,
16 Stk. Pilzzapfen für Armierungsgitterbefestigung
Weiterer Beipack abhängig von bestellter Montageart:
Mauerwerk mit Gewindebolzen: 11 Stk. Gewindebolzen mit Beilagscheiben, Gewindemuttern und Nutsteinen
Holzträgerplattenmontage mit Schrägverschraubung: V100 Holzträgerplatte auf Kontext66 Stock montiert +
11 Stk. Rahmenankerschrauben 120mm Länge sowie Bohrung und Senkung im Kontext66 Stock
Schrägverschraubung: Bhrg. und Senkung im Kontext66 Stock vorgesehen, 11 Stk. Rahmenankerschrauben 120mm
(1) Optional: DANAmotion oder Türschließer ITS96 (EI30)
1 Türblatt Kontext66
2(3) Verdeckt liegende Bänder Simonswerk Tectus TE541 FVZ 3D gefräst, lose
(1) Optional: Putschablone Kontext46/66
Jeld-Wen Türen GmbH A-4582 Spital am Pyhrn, Austria/Europe
Information unter : Tel. +43(0)7562/5522, Fax +43(0)7562/7102 Mo-Do: 07.30-12.00 Uhr / 13.00-17.00 Uhr und Fr: 07.30-12.00 Uhr, e-mail: danaoffice@jeld-wen.biz, Internet:
Einbauanleitung: Kontext66
Für nach Innen öffnende (IO) und nach Außen öffnende (AO)
Funktionsinnentürelemente, Wandbündig, TB mit Scheinfalz,
1-flügelig, mit/ohne Feuer- Rauch- und Einbruchschutz
AO
Benötigte Werkzeuge (bauseits):
Hammer Montagekeile, Distanzplättchen
Kreuz– Schraubendreher Bohrmaschine
Messer Bohrer
Wasserwaage Inbusschlüssel 3, 4 und 5mm
Säge bzw. Stichsäge Kartuschenpresse
Hobel Handlampe
Stecheisen 17er Gabelschlüssel (für M10 Mutter)
Maßzusammenhänge: Vollbautür
Türblattbreite = STLB + 21mm
Türhöhe = STLH + 6mm
Türdicke 64mm (+/-1)
Kontext66 Alustock Dicke 66mm, Breite 58mm bzw. 60mm bei Holzträgerplattenmont.
Wandlochbreite minimal = STLB + 120mm bei IO und AO
Wandlochbreite ideal = STLB + 130mm bei IO und AO
Wandlochhöhe minimal = STLH + 65mm bei IO und AO
Wandlochhöhe ideal = STLH + 70mm
www.dana.at
IO
Stand: 03/2021
Seite 1 von 8
