Bedienungsanleitung
D
Funk-Wandsender 2-Kanal
Bestimmungsgemäße Verwendung
Das Produkt dient als drahtloser Wandschalter für alle dazu passenden Funk-Empfänger des
zugehörigen Funk-Schaltsystems.
Die für den Sendevorgang erforderliche Energie wird durch das Betätigen einer Taste des
Funk-Wandsenders erzeugt. Aus diesem Grund ist keine separate Stromversorgung (z.B.
Batterie/Akku) erforderlich.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind
unbedingt zu befolgen!
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.,
verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Funk-Wandsender
• Klebepad
• Bedienungsanleitung
Symbol-Erklärungen
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder
Bedienung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wich-
tige Informationen für die richtige Montage und den Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht zulässig.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und
betrieben werden. Das Produkt darf nicht feucht oder nass werden.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedin-
gungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhan-
den sein können! Es besteht Explosionsgefahr!
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder
starken mechanischen Beanspruchungen ausgesetzt werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
Montage
Der Funk-Wandsender kann entweder mit Schrauben oder über das mitgelieferte Klebepad
befestigt werden.
Wir empfehlen Ihnen, die Funktion des Funk-Wandsenders am gewünschten
Montageort zu prüfen, bevor eine dauerhafte Montage erfolgt.
Die Funk-Reichweite ist abhängig von den örtlichen Gegebenheiten und kann des-
halb nicht garantiert werden.
Eine Verringerung der Reichweite ergibt sich z.B. durch die Montage auf einer
Metalloberfläche oder die Nähe zu Kabeln oder elektrischen Geräten. Auch Geräte,
die auf der gleichen Sendefrequenz arbeiten, verringern die Reichweite des Funk-
Wandsenders.
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
Befestigung mit Schrauben
Wenn Sie den Funk-Wandsender festschrauben wollen, so verwenden Sie geeignete Schrau-
ben und ggf. Dübel. Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel
oder Leitungen beschädigt werden.
Der Funk-Wandsender lässt sich auch direkt auf dazu geeigneten Unterputz-Wanddosen
festschrauben.
Achten Sie darauf, dass der Funk-Wandsender so platziert wird, dass die Befestigungshaken
für den Schalteinsatz oben und unten liegen.

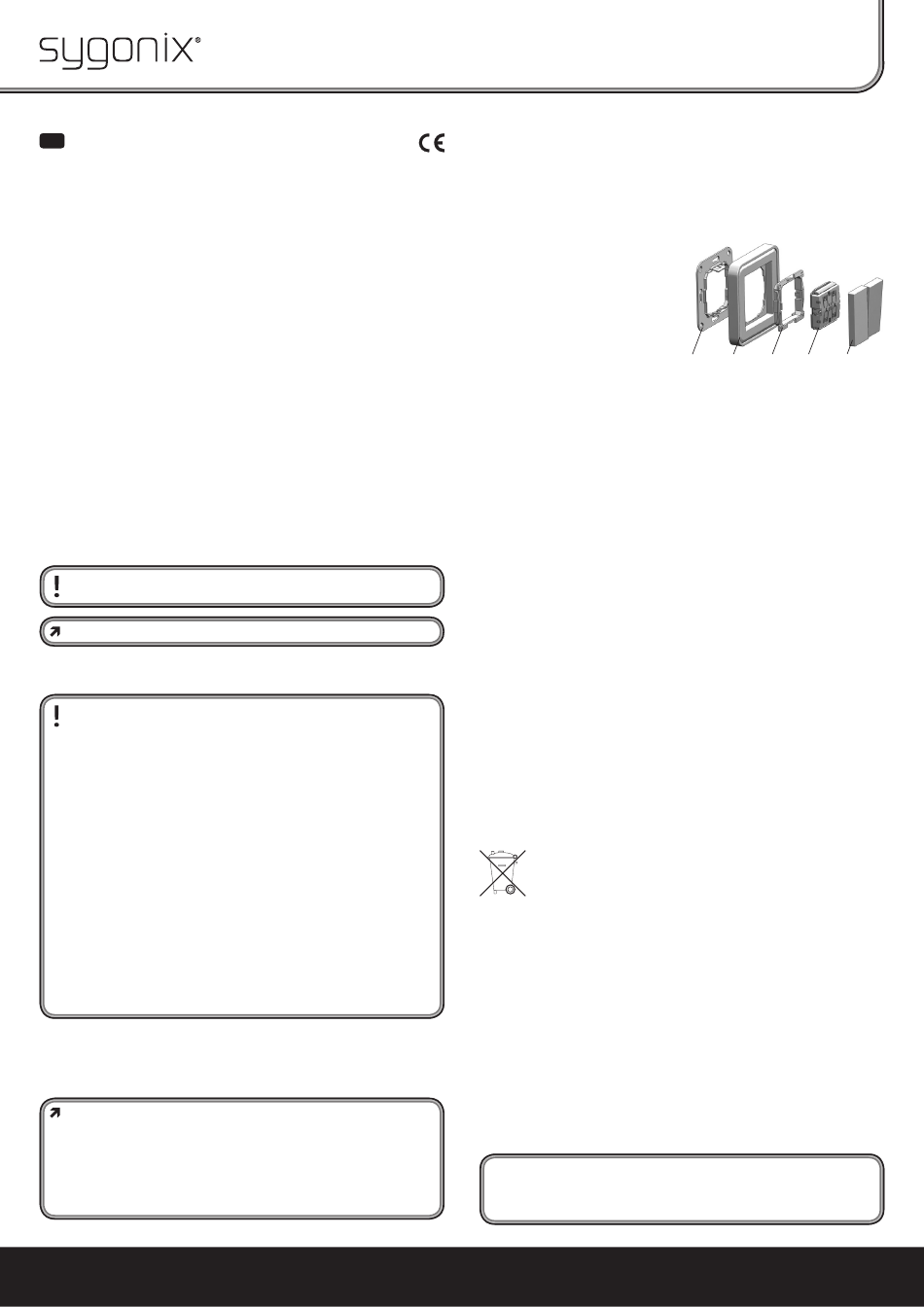

Befestigen Sie die Halteplatte (1) mit
Schrauben, stecken Sie dann den Rahmen
(2) auf.
Fixieren Sie diesen mit dem Halterahmen
(3). Stecken Sie dann das Sendemodul (4)
und die Wippen (5) ein.
Befestigung mit Klebepad
Bauen Sie zunächst den kompletten Funk-Wandsender zusammen, siehe Bild oben.
Reinigen Sie dann sorgfältig die Rückseite des Funk-Wandsenders bzw. der Oberfläche des
Befestigungsorts.
Ziehen Sie die Schutzfolie einer Seite des Klebepads ab und platzieren Sie es auf der
gewünschten Oberfläche.
Ziehen Sie zuletzt die Schutzfolie der anderen Seite des Klebepads ab und kleben Sie den
Funk-Wandsender auf.
Programmierung
Beachten Sie zur Programmierung die Bedienungsanleitung des verwendeten Funk-Empfän-
gers.
Störungsbeseitigung
Keine Reaktion des Empfängers auf den Funk-Wandsender
• Ist der Sender richtig am Empfänger angelernt worden?
• Prüfen Sie die Funktion des Empfängers bzw. des angeschlossenen Verbrauchers.
• Verringern Sie den Abstand zwischen Sender und Empfänger.
Selbstständiges Ein-/Ausschalten des Empfängers
• Das Ein-/Ausschalten kann nur durch einen anderen Sender verursacht werden. Löschen
Sie alle Sender aus dem Empfänger und lernen Sie die gewünschten Sender am Empfän-
ger neu an.
Konformitätserklärung (DOC)
Hiermit erklären wir, Sygonix GmbH, Nordring 98a, D-90409 Nürnberg, dass sich dieses
Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele-
vanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.sygonix.com.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
Technische Daten
Sendefrequenz: 868,3 MHz
Sendeleistung: 10 mW
Reichweite: Freifeld: Ca. 300 m
Leichtbauwände: Ca. 30 m
Ziegel-/Betonwände: Ca. 20 m
Stahlbetondecke (max. 1): Ca. 10 m
Impressum
Diese Bedienungsanleitung ist eine Publikation der Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.sygonix.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung,
oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des
Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen
Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. © Copyright 2011 by Sygonix GmbH.
3 5
1 2 4
Nr. 33559Q - Version 12/11
