McLED Insert C Anleitung

LED Nouzové svítidlo
Insert C (
ML-461.001.68.0)
Insert O (
ML-461.002.68.0)
Gratulujeme Vám k zakoupení nouzového svítidla značky McLED! Aby Vám náš výrobek
dlouho a dobře sloužil, přečtěte si, prosím, před jeho instalací pečlivě tento manuál.
Série INSERT používá k osvětlení LED diodu napájenou konstantním proudem. Vysoce efektivní a spolehlivé svítidlo INSERT poskytuje
v nouzovém režimu výstupní výkon 1 W. Svítidlo je vybavenou integrovanou ochranou proti: přebíjení a nadměrnému vybití baterie;
před nebezpečně vysokou teplotou a proti přepólování baterie.
Technické parametry:
Světelný
ML kód Baterie Výkon
tok
ML-461.002.68.0 120 lm
LiFePO4
1 W
3.2V 1500mAh
ML-461.001.68.0 130 lm
Třída Doba nabíjení
Napájecí napětí Krytí
ochrany baterie
220-240 VAC
II IP20 24 h
50/60 Hz
• Indikátor nabíjení: Zelená LED
• Ochrana proti hlubokému vybití (DDP)
• Určeno pro montáž do podhledu v interiérech
• Nouzové svítidlo s funkcí svícení jen při výpadku (non-maintained operation)

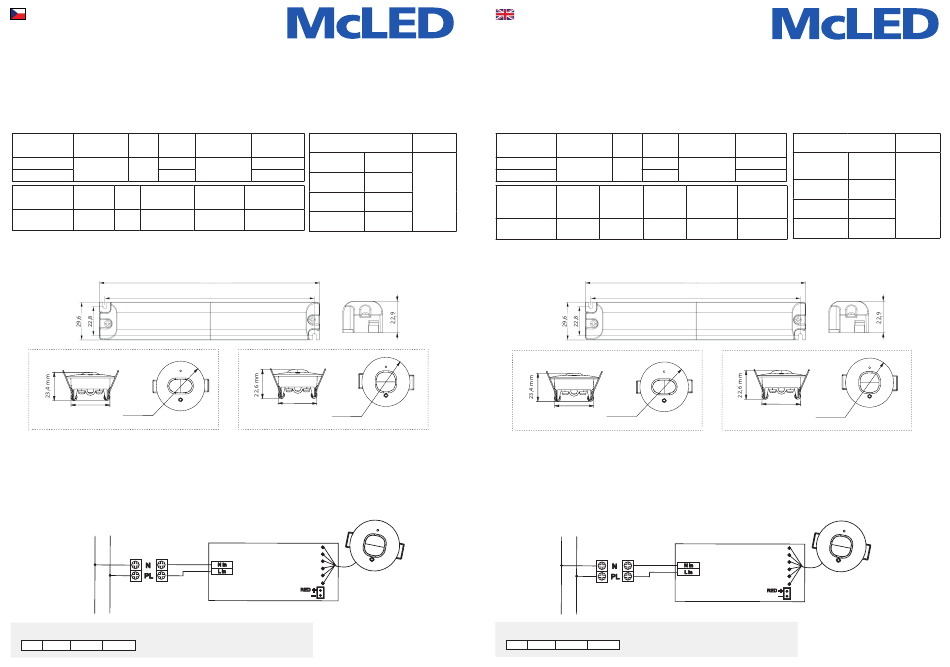

Rozměry svítidla:
Insert C
Výřez Ø 40 mm
32-36 mm
Důležité informace pro instalaci:
• Svítidlo je napájeno síťovým napětím 220-240VAC. Svítidlo se přepne do nouzového režimu, kdy je síťové napětí nižší než 65% jmenovitého
napětí. Svítidlo musí být instalováno kvalifikovanou osobou a pouze podle evropských bezpečnostních norem nebo příslušných vnitrostátních
předpisů.
• Test nouzové funkce může být provedena až po úplném nabití baterie t.j. po 24 hodinách.
• Jednotku s LED diodou připojte k nouzovému LED předřadníku (konvertéru) podle schématu zapojení, dbejte na správnou polaritu.
• Propojte nouzovým předřadník s baterií a jednotkou s LED diodou, poté připojte předřadník na síťové napětí.
• Nouzové LED svítidlo je možné používat pouze v interiéru.
• Pro udržení původní kapacity baterie je nutné baterii nabíjet na 100 % alespoň jednou za tři měsíce.
• Společnost McLED nepřebírá žádnou odpovědnost za nesprávnou instalaci, provoz nebo údržbu.
Schéma zapojení:
N L
Type Mode Facility Duration
Více informací na:
X 0 A 180 EN 60598-2-22:1998, Příloha B: "Třídění svítidel"
***
www.mcled.cz
Specifikace pro vybíjení a nabíjení baterie:
Čas nouzového
Parametr
Oblast použití
svícení
Vybíjecí proud
Proti panické 340-380 mA
baterie
3 h
Chodba
Výstupní napětí 2.8-3.0 VDC
Max. teplota Pracovní teplota
Výstupní
baterie okolí 310-350 mA
konstantní proud
70 °C 0-40 °C
Nouzový výkon
Poznámka: Všechny specifikace jsou typické
při 25 ° C, pokud není uvedeno jinak.
172,9 mm
164,5 mm
Insert O
Výřez
Ø 40 mm
32-36 mm
LED - černá
LED + červená
G + zelená
R + žlutá
S1 bílá
Jednotka s LED diodou
S2 oranžová
*Až Vám náš produkt doslouží, odevzdejte
jej na sběrná místa pro elektroodpad.
®
Congratulations on buying a McLED emergency ligh! To ensure that your product serves
you well and long time, please read this manual carefully prior to installing it.
The INSERT series use for LED lighting,and use constant output current mode.These units will provide 1W maximum output power at
emergency mode.They are designed to be highly efficient and highly reliable. There are four new functions on this unit:Overcharge;Over
discharge; Over temperature and Reverse battery protection.
General specification:
Poznámka
ML code
ML-461.002.68.0
3.2V 1500mAh
ML-461.001.68.0
Měřeno při
napětí 3,2V
Insulation
z baterie
Supply Voltage
1W
220-240 VAC
50/60 Hz
• Charge indicator:Green LED
• Deep Discharge Protection (DDP)
• Non-maintained operation
Mechanical outline:
Insert C
Cut out
32-36 mm
Important information for the installation:
• The unit use dangerous mains voltage(220-240VAC,the converter will be the emergency mode when the mains voltage is less than 65% of
rated voltage), it should be installed by qualified electricians only acco ding to European safety standard or relevant nation regulations.
• The emergency function test must be performed when a battery is fully charged for 24 hours.
• Connect the LED lamps to the emergency LED converter with correct polarity according to the wiring diagram drawing.
• Connect the unit to AC power only after the wiring been completed between emergency converter, battery and spotlight.
• The emergency LED spotlight can only be used in indoors.
• Battery should be charged once in three mouths in order to keeping it in initial performance.
• If the unit is used for purposes other than originally intended or it is connected in the wrong way, no liability can be taken over for possible.
Wiring diagram:
Type Mode
0
X
LED Emergency light
Insert C (
ML-461.001.68.0)
Insert O (
ML-461.002.68.0)
Lumen Emergency
Batteries Power
output time
120 lm
LiFePO4
1 W 3 h
130 lm
Battery
Ingress Max. Battery
Recharge
Class Protection Temperature Temperature
Time
II IP20 24 h 70 °C
172,9 mm
164,5 mm
Insert O
Ø 40 mm
N L
For more information:
Facility Duration
EN 60598-2-22:1998, Annex B: "Luminaire
A 180
***
classification"
www.mcled.eu
Battery Discharge & Charge Specification:
Parametr Note
Mode
Battery discharge
Antipanic
340-380 mA
current
Corridor
Measured at
2.8-3.0 VDC
Output voltage
3.2V input
Ambient
from battery
Output constant
310-350 mA
current
0-40 °C Emergency power 1W
Note: All specifications are typical at 25°C
unless otherwise stated.
Cut out
Ø 40 mm
32-36 mm
LED - black
LED + red
G + green
R + yellow
S1 white
Lamp head
S2 orange
*When the lifetime of this product will
run out, please hand it in to the places for
electro-waste.
®
