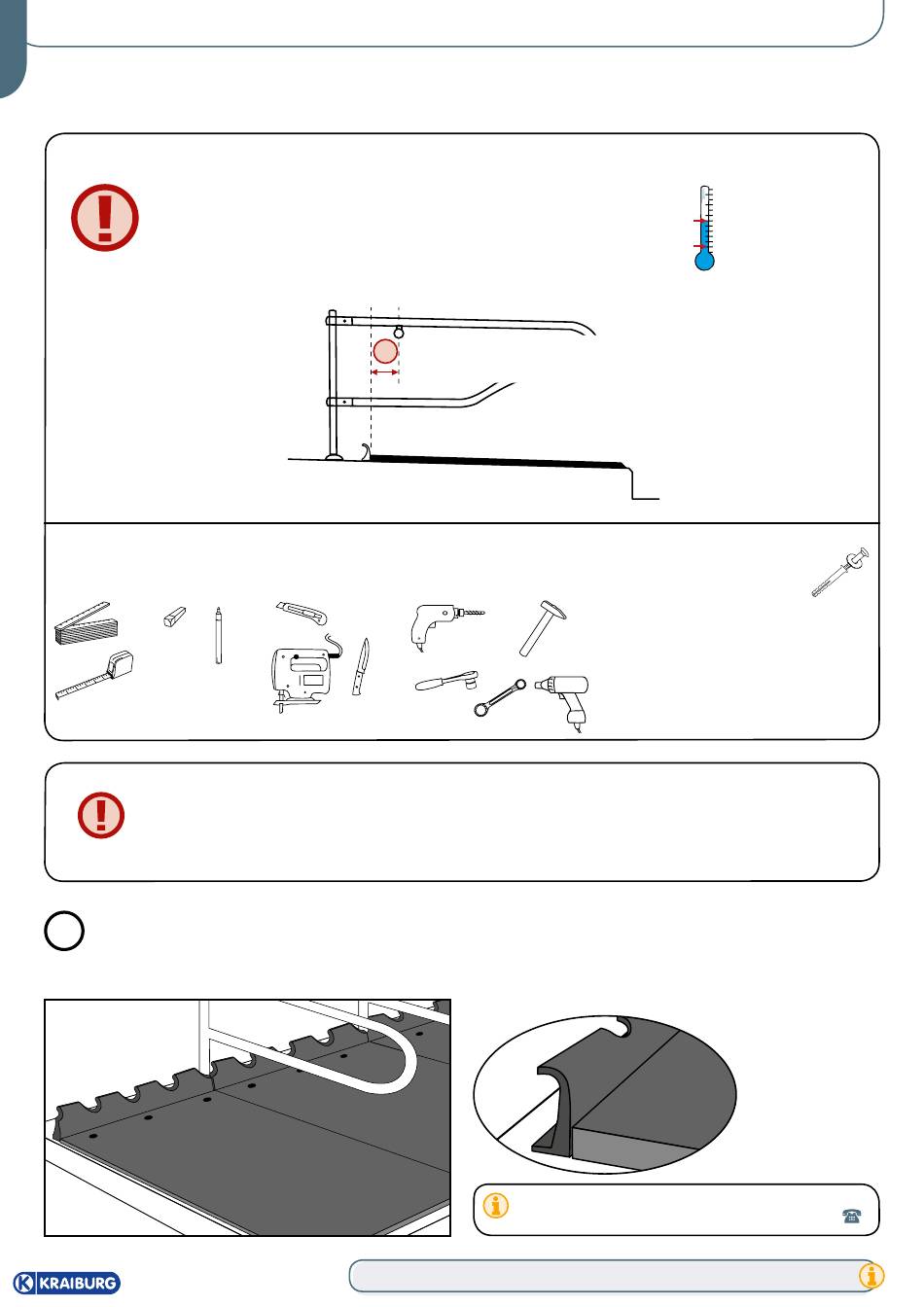

KRAIBURG ergoBOARD Montageanleitung

KRAIBURG ergoBOARD
Voraussetzungen:
Matten in den
Liegeboxen sind
bereits montiert
Mindestabstand
einhalten:
Das benötigen Sie:
Messen: Markieren:
oder
oder
Bitte beachten: ergoBOARDs in der passenden Länge verwenden:
• Liegeplatzbreite 115 cm: ergoBOARD in 115 cm Länge
• Liegeplatzbreite 120 cm oder mehr: ergoBOARD in 120 cm Länge
• Liegeplatzbreite zwischen 115 und 120 cm: beide Längen mischen
(Die Montage von ergoBOARD ist erst ab einer Liegeboxenbreite von 115 cm möglich.)
1
ergoBOARDs positionieren
Locker aneinander stellen und mittig zum Liegeplatz ausrichten
Betonfläche:
• keine Löcher
• keine Erhebungen
!
ergoBOARD - Nackensteuer:
mind. 25 cm Abstand!
Bohren und montieren:
Schneiden:
oder
oder
oder
Die sachgemäße Montage kann durch die individuellen Bedingungen vor Ort abweichen.
Somit kann seitens des Herstellers grundsätzlich nicht für die Montage gehaftet werden!
MONTAGEANLEITUNG
ergoBOARDs:
gleichmäßige Temperatur:
mind. 5° C bis max. 30° C
(je nach Ausgangs tem peratur
entsprechend lagern)
KRAIBURG
Befestigungselemente:
Rahmendübel ø 10 x 80 mm mit
• Sechskantschraube (SW 13) - A2
• Unterlegscheibe ø 40 mm - A2
(Befestigungselemente werden mitgeliefert)
oder
Wölbung nach vorne
Optional auch mit Abstand zur Liegematte
möglich –> Rücksprache erforderlich!
60
50
40
30°C!
30
20
5°C!
10
0
