Inhaltszusammenfassung für Deutsche Dewatec D-Pilot 9.2

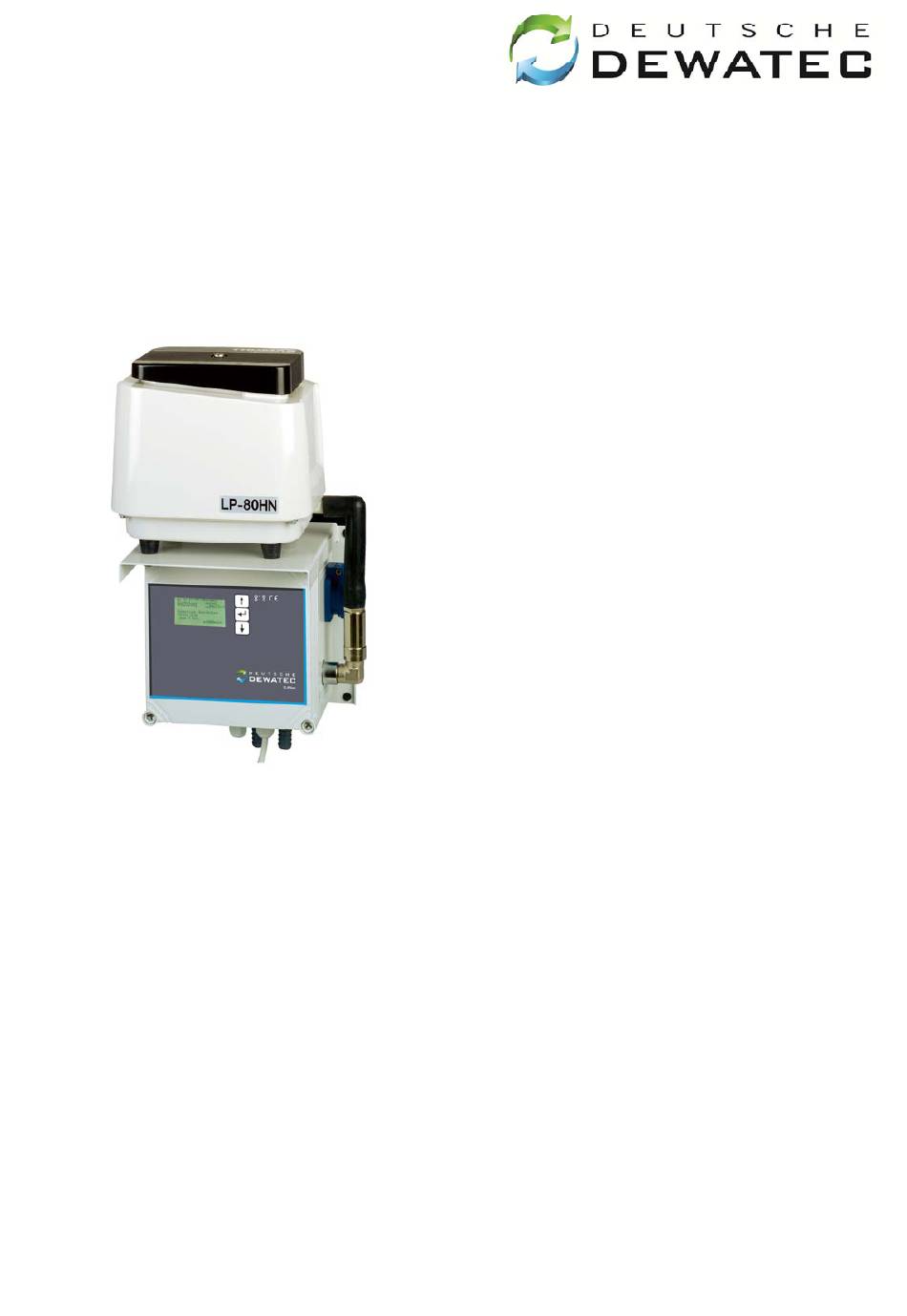

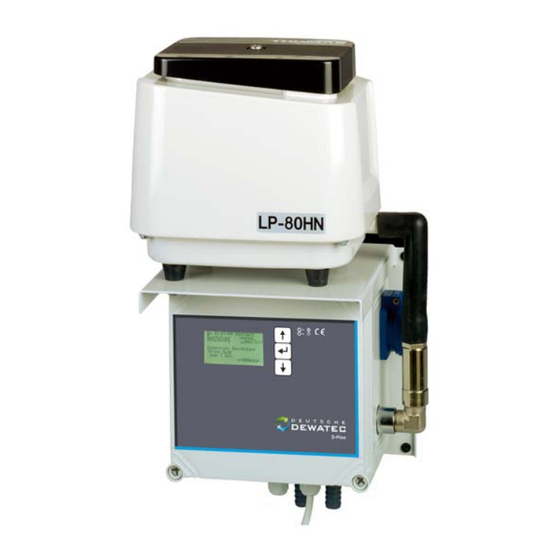

- Seite 1 Bedienungsanleitung DEUTSCHE DEWATEC Steuerung D-Pilot 9.2...
- Seite 2 DEUTSCHE DEWATEC D-Pilot 9.2 D-Pilot 9.2 Betriebsanleitung Stand: September 2016 Seite 2...
-
Seite 3: Inhaltsverzeichnis
DEUTSCHE DEWATEC D-Pilot 9.2 Inhalt 1 MONTAGEANLEITUNG WANDKONSOLE D-PILOT 9.2 .............. 4 ..........................4 ICHERHEITSHINWEISE ............................5 ETZANSCHLUSS ............................ 5 LARWASSERPUMPE ........................5 OTENTIALFREIER ONTAKT .............................. 5 NSCHLÜSSE .......................... 6 ... -
Seite 4: Montageanleitung Wandkonsole D-Pilot 9.2
DEUTSCHE DEWATEC D-Pilot 9.2 Montageanleitung Wandkonsole D-Pilot 9.2 Sicherheitshinweise Lassen Sie die elektrische Installation ausschließlich von qualifiziertem Fachpersonal durchführen. Bei Schäden, die durch eine eigene Durchführung der Installation verursacht werden, übernimmt der Hersteller keine Haftung. Die Nichteinhaltung der nachfolgenden Sicherheitshinweise kann zur Einschränkung oder zum vollständigen Verlust der... -
Seite 5: Netzanschluss
DEUTSCHE DEWATEC D-Pilot 9.2 Netzanschluss Der Netzanschluss erfolgt über das mitgelieferte Netzkabel (Länge ca. 1,5 m) mit Schukostecker (Klemmen L1, N, PE). Absicherung netzseitig: max. 1 x 16 A G. Klarwasserpumpe Eine Klarwasserpumpe kann über die vorhandene Lüsterklemme an die Steuerung angeschlossen werden. -
Seite 6: Bedienung Und Anzeigen
Taste gelangt man dann zur nächsten Stelle usw.. Ist als Eingabe die Auswahl verschiedener Optionen gefordert (z.B. JA / NEIN), so erfolgt die gewünschte Auswahl ebenfalls über die Pfeiltasten Erscheint die gewünschte Option in der Anzeige, wird diese mit der -Taste bestätigt. Betrieb mit D-Pilot 9.2 Inbetriebnahme Inbetriebnehmer muss... -
Seite 7: Hauptanzeige
DEUTSCHE DEWATEC D-Pilot 9.2 Uhrzeit und Datum (siehe Menüpunkt 2 . 3 . 7 . 1 ) Anlagentyp (siehe Menüpunkt 2 . 3 . 6 ) Testbetrieb - Dauer ca. 1 Minute (siehe Menüpunkt 2 . 3 . 4 ) Hauptanzeige In der Standardanzeige zeigt die Steuerung den Schaltzustand der Anlage und der Aggregate z.B.:... -
Seite 8: Menü
DEUTSCHE DEWATEC D-Pilot 9.2 Menü 2.3.1 Menüstruktur Die genaue Anzeige hängt vom Status der Anlage sowie von den eingestellten Parametern ab. Die verschiedenen Varianten der Anzeige werden im Folgenden näher erläutert. D-Pilot 9.2 Betriebsanleitung Stand: Nov-16 Seite 8... -
Seite 9: Servicemenü
DEUTSCHE DEWATEC D-Pilot 9.2 2.3.2 Betriebsstundenanzeige Im Menüpunkt Betriebsstd. werden die Betriebsstunden der jeweiligen Aggregate angezeigt. Die Betriebsstunden werden hochgezählt, wenn die Steuerung den Kompressor bzw. die Magnetventile eingeschaltet hat. Die Anzeige erfolgt in Stunden und Minuten. Drückt man die -Taste, werden die Betriebsstunden der letzten (bis zu 52) Wochen angezeigt (Betriebstagebuch). -
Seite 10: Anlagentyp Auswählen
DEUTSCHE DEWATEC D-Pilot 9.2 2.3.6 Anlagentyp auswählen In diesem Menü kann der Anlagentyp eingestellt werden. Wählen Sie den Menüpunkt Anlagentypen aus und drücken dann die -Taste. Mit den -Tasten wählen Sie den passenden Anlagentyp mit der EW - Zahl aus und bestätigen ihn mit der... -
Seite 11: Alarm Löschen
DEUTSCHE DEWATEC D-Pilot 9.2 2.3.7.6 Alarm löschen Trat eine Störung (Alarm) auf, so kann diese durch Drücken der -Taste auf Keine Fehler zurückgesetzt werden. Der Fehler bleibt im Fehlerlogbuch trotzdem gespeichert. Die Anzeige zeigt dann für ca. 1 Sekunde OK an und springt anschließend zur Menüanzeige zurück. - Seite 12 DEUTSCHE DEWATEC D-Pilot 9.2 Im eingeschalteten Zustand wird der aktuell gemessene Stromwert in der Hauptanzeige angezeigt. Die Steuerung überwacht zusätzlich den Druck, der bei der Belüftung und dem Schlammabzug entsteht. Der minimale und maximale Druck kann hier festgelegt werden. „Diff. Druck“ ist die Gegendruckdifferenz zwischen Belüften und Fördern des Abwassers, die mindestens vorhanden sein...
-
Seite 13: Störungen / Alarm
DEUTSCHE DEWATEC D-Pilot 9.2 Störungen / Alarm Folgende Störungen können im Display angezeigt werden: Akku Akku leer, defekt oder nicht eingesetzt Uhr nicht gestellt I Bel Stromfehler Verdichter I Klarw. Stromfehler Pumpe p min Zulässiger Druck wurde unterschritten p max Zulässiger Druck wurde überschritten... -
Seite 14: Schaltzeiten
DEUTSCHE DEWATEC D-Pilot 9.2 Schaltzeiten Einwohner-Zahl: Technische Daten Temperaturbereich (Betrieb) 0°C … + 40 °C Temperaturbereich (Lagerung) -20°C … + 70 °C Luftfeuchtigkeit (Betrieb und Lagerung) 0 … 90 % RH nicht kondensierend Schutzklasse schutzisoliert Schutzart IP 54 Abmessungen (ohne Kabelverschraubungen, Steckdose) ca. -
Seite 15: Schaltzeiten
DEUTSCHE DEWATEC D-Pilot 9.2 Schaltzeiten 6:00 21:00 21:00 6:00 10,0 30,0 6:00 21:00 21:00 6:00 30,0 6:00 21:00 21:00 6:00 10,0 10,0 30,0 6:00 21:00 21:00 6:00 10,0 10,0 30,0 ab 20 6:00 21:00 21:00 6:00 10,0 10,0 30,0 D-Pilot 9.2... -
Seite 16: Betriebstagebuch
DEUTSCHE DEWATEC D-Pilot 9.2 Betriebstagebuch Um einen reibungslosen Betrieb Ihrer Kleinkläranlage auf Dauer gewährleisten zu können sind folgende Kontrollen durch den Betreiber gemäß der allgemeinen bauaufsichtlichen Zulassung vorgeschrieben. täglich Betrieb der Anlage Ablesen der Betriebsstunden und Eintragen in das Betriebsbuch ... - Seite 17 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
- Seite 18 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
- Seite 19 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
- Seite 20 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
- Seite 21 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
- Seite 22 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
- Seite 23 DEUTSCHE DEWATEC D-Pilot 9.2 Wählen Sie Monat und Jahr durch Ankreuzen der entsprechenden Felder: Monat Jahr Betriebsstundenzähler (Taste Besondere Vorkommnisse Jan Mai Sep 2016 Kompressor: Feb Jun Okt 2017 Belüftung: Mär 2018 Schlammabzug: Apr Aug Dez 2019 Netz: Jan Mai Sep...
-
Seite 24: Adressen
DEUTSCHE DEWATEC D-Pilot 9.2 Adressen Hersteller Firma DEUTSCHE DEWATEC GmbH Ernstmeierstraße 24 Anschrift 32052 Herford Internet www.deutsche-dewatec.de email info@dewatec.de Ihr Wartungsunternehmen Firma Anschrift Telefon Telefax Internet email...
