Faworyt PRO MP53 SBA Benutzerhandbuch
Benzin rasenmäher
Verwandte Anleitungen für Faworyt Faworyt PRO MP53 SBA
Inhaltszusammenfassung für Faworyt Faworyt PRO MP53 SBA

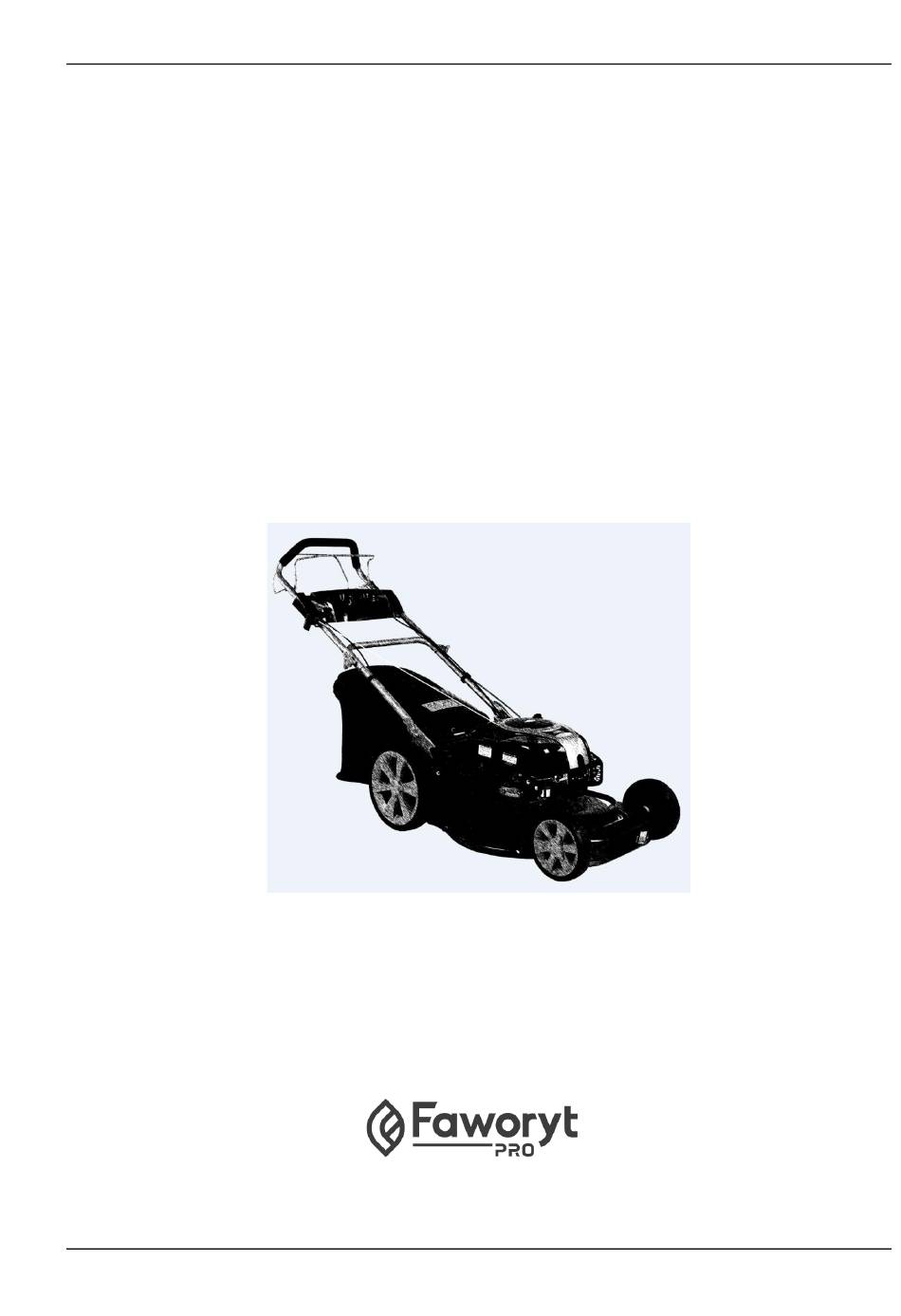

- Seite 1 BENUTZERHANDBUCH Benzin Rasenmäher DER LIEBLINGSPRO MP53 SBA Katalognummer 11 034 713 (mit Antrieb) Originalanweisung Hergestellt in der VR China Erstausgabe, Dezember 2019...
-
Seite 4: Eg-Konformitätserklärung
62-081 Baranowo Die Person, die für die Erstellung der technischen Dokumentation der Maschine in der EU verantwortlich ist: Andrzej Krysiak, Rolna 6, 62-081, Baranowo erklärt mit voller Verantwortung, dass: Maschine: FAWORYT PRO Benzin Rasenmäher MP53 SBA ( CJA53BS750N4W1-ALU) Modell ::... - Seite 6 Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Mäher verwenden. Wichtig sind hier enthalten Informationen zu den Grundsätzen für die ordnungsgemäße Installation, den Betrieb und die Wartung des Geräts, die für den Benutzer sicher sind. Bewahren Sie das Handbuch an einem sicheren Ort auf, damit Sie bei Bedarf darauf zurückgreifen oder es zusammen mit dem Gerät an nachfolgende Benutzer weitergeben können.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................... 7 1. Paketinhalt ......................8 2. Verwendungszweck ........................8 3. Allgemeine Beschreibung ..........................8 3.1 Funktionsbeschreibung ........................8 3.2 Elemente des Mähers (Mäherstruktur) ................9 3.3 Technische Daten ......................10 4. -
Seite 8: Paketinhalt
1. Paketinhalt Öffnen Sie die Verpackung vorsichtig und nehmen Sie alle Teile des Mähers heraus. Der Mäher ist vormontiert - Sie müssen den Mähergriff nur mit Schrauben und Muttern festziehen, die bereits mit der Karosserie vorgeschraubt sind. Das Set sollte enthalten: Mäherkörper verbunden mit einem Brems-, Antriebs- und Gaszug mit dem oberen Griff unterer Griff Stoffkorb mit Kunststoffdeckel und Griff... -
Seite 9: Elemente Des Mähers (Mäherstruktur)
in einem großen Korb mit Füllanzeige gesammelt oder durch die seitliche Entladung unter dem Gerät austreten. Das Gerät verfügt über eine zentrale 7-Stufen-Schnitthöhenverstellung. Mit den installierten Schleifstopfen kann die Maschine auch das Gras mahlen. 3.2 Elemente des Mähers (Mäherstruktur) Abb. 1 1. -
Seite 10: Technische Daten
20. Seitliche Entladeabdeckung 21. Hebegriff 22. Haken Sie den Griff vom Starterseil ab 23. Anhängerkupplung für Bremsseil und Antrieb 24. Auslassöffnung (unsichtbar) Vor dem Zusammenklappen des Mähers siehe Abb. 1 die Elemente des Mähers. 3.3 Technische Daten Mäher Modell- / Katalognummer 11 034 713 Hubraum: MP53 SBA ( CJ53BS750N4W1-ALU) 161 cm... -
Seite 11: Gerätesymbole
Sie sollten sie beim Importeur kaufen und wieder auf die Maschine setzen. Die Sicherheitszeichen und der Warntext befinden sich auf dem Kotflügelschild (Heckklappe). 4.1 Gerätesymbole Stellen Sie sicher, dass sie lesbar sind: (nicht alle befinden sich auf dem Gerät) WARNUNG! Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät starten. -
Seite 12: Symbole In Der Bedienungsanleitung
WARNUNG! Heiße Oberfläche. Nicht Tasten! WARNUNG! Verwenden Sie geeignete persönliche Schutzausrüstung. Geeignete Schutzkleidung tragen. Tragen Sie eine Gehörschutz- und Schutzbrille. Arbeiten Sie in Arbeitsschuhen mit rutschfester Sohle und Schutzhandschuhen. ACHTUNG! Halten Sie Ihre Hände und Füße von rotierenden Teilen fern! Garantierter Schallleistungspegel. - Seite 13 Verwenden Sie das Gerät nicht, wenn andere Personen (insbesondere kleine Kinder und Haustiere) in der Nähe sind. Stellen Sie den Motor • • ab, wenn jemand den Mähbereich betritt. Denken Sie daran, dass der Benutzer und / oder der Eigentümer für Unfälle und Verletzungen anderer Personen und ihres Eigentums verantwortlich sind.
- Seite 14 Produzenten. Überprüfen Sie vor dem Gebrauch, ob sich der Brems- / Schalterhebel (Sicherheitshebel) leicht in beide Richtungen bewegt und beim Loslassen automatisch in die Aus-Position zurückkehrt. Überlasten Sie das Gerät nicht. Arbeiten Sie nur innerhalb des angegebenen Leistungsbereichs. Ändern Sie nicht die Reglereinstellungen am Motor. •...
-
Seite 15: Anweisungen Zur Kraftstoffsicherheit
fünfzehn vor dem Reinigen der Auslassöffnung oder dem Entfernen einer Verstopfung; wenn das Gerät nicht verwendet wird; vor dem Überprüfen, Reinigen und Lagern; Wenn das Gerät mit einem Fremdkörper in Kontakt kommt oder während des Betriebs abnormale Vibrationen auftreten. Überprüfen Sie in diesem Fall das Gerät auf Beschädigungen oder reparieren Sie es gegebenenfalls. Wenn eine in diesem Handbuch nicht beschriebene Situation auftritt, wenden Sie sich an die Service-Hotline des Herstellers. -
Seite 16: Installation
Bewahren Sie Kraftstoff außerhalb der Reichweite von Kindern auf. Bewahren Sie den Brennstoff oder den Rasenmäher nicht in Räumen mit • • offenem Feuer oder Funken wie Gaswarmwasserbereiter, Heizkörper oder Herd auf. Lassen Sie den Motor nicht in einem geschlossenen Raum laufen. -
Seite 17: Kraftstoff
2. Gießen Sie das Öl vorsichtig ein (ca. 0,6 l). 3. Überprüfen Sie den Ölstand mit dem Ölmessstab. Der richtige Ölstand sollte immer auf dem maximalen Stand am Ölmessstab sein. Wenn der Füllstand zu niedrig ist, Öl hinzufügen. 4. Den Ölbehälterdeckel aufschrauben. Abb. -
Seite 18: Schnitthöhe Einstellen
Abb. 5 3. Ziehen Sie die Kappe fest. 4. Verschütteten Kraftstoff vor dem Starten des Motors reinigen. 5.5 Schnitthöhe einstellen Führen Sie die Einstellung nur bei stehendem Motor und stehendem Messer durch. Der Mäher hat schrittweise, zentrale Einstellung der Schnitthöhe. Stellen Sie den Höhenverstellhebel (Abb. -
Seite 19: 4In1 Funktion
Mähen. Die normale Mähhöhe beträgt 3-4,5 cm. Auf größeren Flächen sind es 5-7,5 cm. Starten Sie den Motor nicht, wenn der Mäher im hohen Gras steht. 5.6 4in1 Funktion Mahlen Wenn Sie gemähtes Gras mahlen möchten, heben Sie die Heckklappe an, setzen Sie den Schleifstopfen (hinten) ein und senken Sie die Heckklappe ab (Abb. 7, Pos. 10). Abb. -
Seite 20: Inbetriebnahme
6. Inbetriebnahme WARNUNG! Ausführliche Informationen zum Betrieb und zur Wartung des Verbrennungsmotors finden Sie in der beiliegenden Bedienungsanleitung des Motors. BITTE LESEN SIE ES, BEVOR SIE DEN MÄHER STARTEN. 6.1 Inbetriebnahme des Gerätes Lassen Sie das Gerät nicht laufen, das unvollständig oder falsch zusammengebaut ist. Überprüfen Sie vor dem Start immer den Öl- und Kraftstoffstand! Überprüfen Sie vor dem Start, ob alle Sicherheitselemente ordnungsgemäß... - Seite 21 Abb. 11 3. Stellen Sie den Gashebel (Abb. 1, Pos. 17) neben dem Bedienfeld auf die Position MAX, wie durch den Pfeil in Abb. 12 "Hase" / dargestellt. Abb. 12 4. Halten Sie den Brems- / Schalterhebel (Sicherheitshebel) mit einer Hand in der Betriebsposition, wie in (Abb. 10, Pos. 2) gezeigt. Nehmen Sie mit der anderen Hand den Starterseilgriff (Abb.
-
Seite 22: Gras Mähen
Abb. 14 Verwenden Sie das Laufwerk nur in geraden Abschnitten und schalten Sie es in Kurven aus. da die Mäher kein Differential haben und dies den Antrieb beschädigen kann. 7. Lassen Sie den Brems- / Schalthebel (Sicherheit) (Abb. 10, Pos. 2) nicht los, sonst schaltet sich der Mäher aus! 8. -
Seite 23: Reinigung Und Wartung
Teile Stellen Sie den Motor ab und trennen Sie das Zündkerzenkabel, bevor Sie es reparieren, einstellen oder warten. Stellen Sie den Motor ab, ziehen Sie das Zündkerzenkabel ab und warten Sie, bis die Klinge stehen bleibt, bevor Sie Wartungs-, Reinigungs- oder Lagerarbeiten durchführen. -
Seite 24: Messer Austauschen
3 Jedes Jahr Jedes Jahr Jedes Nach dem Nach dem Wann jeder Monat Monate was oder oder jeden Sommer oder mit oder 5h oder 25h 25h h alle 250 Arbeit. h Arbeit Arbeiten Arbeiten Arbeiten Öl Prüfen Motor- Austausch Prüfen Filter Luft Austausch... -
Seite 25: Zündkerze
es wurde gut angezogen. Stellen Sie beim erneuten Anbringen der Klinge sicher, dass die Schneidenden in die gleiche Richtung wie die Motordrehung zeigen. Die Schraube muss mit einem Drehmoment von ca. 45 Nm angezogen werden. Abb. 15 Es wird empfohlen, das Messer durch ein Originalmesser aus 53 cm langem Qualitätsstahl zu ersetzen. Herstellerteilenummer des Messers: Zitat Nummer 4 auf der Montagezeichnung. - Seite 26 Abb. 16 2. Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel. Abb. 17 3. Reinigen Sie die Zündkerze mit einer Bürste. 4. Stellen Sie den Spalt mit einer Fühlerlehre auf 0,51 mm ein. Setzen Sie die Zündkerze wieder ein und achten Sie darauf, dass sie nicht zu fest angezogen wird - Anzugsmoment der Zündkerze 20 Nm.
-
Seite 27: Luftfilter
7.4 Luftfilter 1. Entfernen Sie die Luftfilterabdeckung (Abb. 19, Pos. B) durch Drehen des Knopfes (Abb. 19, Pos. A). 2. Lösen Sie die Flügelmutter (Abb. 19, Pos. E) und entfernen Sie den Vorfilter (Abb. 19, Pos. C) und den richtigen (Abb. 19, Pos. D). 3. -
Seite 28: Vorbereitung Für Den Transport
6. Lassen Sie den Kraftstofftank mit dem Saugwerkzeug ab. Gießen Sie den Kraftstoff nicht aus, entsorgen Sie ihn nicht und bringen Sie ihn nicht zu einer Sammelstelle. Befolgen Sie die Regeln des Umweltschutzes. 7. Das Zündkerzenkabel abklemmen. 8. Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einen geschlossenen Raum stellen. 7.7 Vorbereitung für den Transport 1. -
Seite 29: Garantie
Zündkerze defekt. Elektrodenspalt reinigen, korrigieren, Zündkerze ersetzen. Überfluteter Motor. Die Zündkerze abschrauben und trocknen, warten und versuchen, den Motor zu starten. Motor läuft Bewegen Sie den Gashebel in die Position MAX / Der Mäher arbeitet mit dem Hebel in der Position "Schildkröte" unregelmäßig Kaninchen. -
Seite 30: Abfallentsorgung Und Recycling
dreißig Garantie. Voraussetzung für die Inanspruchnahme der Garantieleistungen ist die Einhaltung der Anweisungen zur Reinigung, Wartung und Reparatur des Geräts in der Bedienungsanleitung. Versuche, das Gerät selbst zu reparieren, zu zerlegen oder das Motorgehäuse durch unbefugte Personen zu öffnen, führen zum Erlöschen der Garantie. Voraussetzung für die Inanspruchnahme der Garantie ist die Übergabe des nicht zusammengebauten Geräts zusammen mit dem Kaufnachweis an unser Servicecenter oder den Verkäufer. -
Seite 31: Restrisikobewertung
Restrisikobewertung Wenn Sie die Anweisungen in diesem Handbuch befolgen, ist das verbleibende Risiko der Verwendung des Mähers begrenzt. Die Nichtbeachtung der hier beschriebenen Regeln erhöht das Restrisiko. - Seite 32 12 ABSCHLUSSZEICHNUNG Nr. 1...
