Fibaro
Smart Implant
SKU: FIBEFGBS-222
Schnellstart
Dies ist ein sicheres Z-Wave Gerät vom Typ Alarm Sensor für Anwendung in Europa. Das Gerät bitte mit dem Stromnetz verbinden, um es nutzen zu
können.
1.
Stellen Sie den Hauptcontroller in den Security S2 Authenticated Inklusionsmodus um (weitere Details finden Sie im Handbuch Ihres Controllers).
2.
Scannen Sie den DSK-QR-Code oder geben Sie den unterstrichenen Teil des DSK (zu finden auf dem Geräteetikett) in ein entsprechendes Feld in
3.
Schalten Sie das Gerät wieder ein.
4.
Die LED beginnt gelb zu blinken, warten Sie das Ende des Vorgangs ab.
5.
Das erfolgreiche Hinzufügen wird durch eine entsprechende Meldung Ihres Z-Wave-Controllers bestätigt.
Wichtige Sicherheitshinweise
Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz
verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser
Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise.
Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.
Was ist Z-Wave?
Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart
angegebene Funkfrequenz.
Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger
rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten
(Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.
Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet
werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem
gemeinsamen Z-Wave Funknetz einsetzbar.
Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem
anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt.
Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.
Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.
Produktbeschreibung

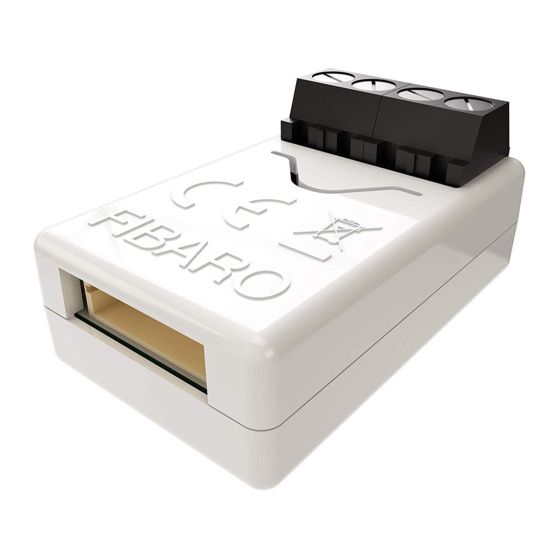

FIBARO Smart Implant ermöglicht es, die Funktionalität von kabelgebundenen Sensoren und anderen Geräten um die Z-Wave-Netzwerkkommunikation zu
erweitern. Sie können binäre Sensoren, analoge Sensoren, DS18B20-Temperatursensoren oder DHT22-Feuchte- und Temperatursensoren anschließen, um
deren Messwerte an den Z-Wave-Controller zu melden. Das Gerät kann auch andere Geräte steuern, indem es die Ausgangskontakte unabhängig von den
Eingängen öffnet bzw. schließt.
Vorbereitung auf die Installation des Gerätes
Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.
Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine
Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt
werden.
Zurücksetzen in den Auslieferungszustand
Dieses Gerät kann auch ohne Hilfe eines Controller in den Reset-Zustand zurückgeführt werden. Dies sollte jedoch nur dann gemacht werden wenn der
C+R Automations- GmbH
Nürnberger Straße 45
90513 Zirndorf
Tel. +49 (0)911 656587-0
Fax +49 (0)911 656587-99
E-Mail: info@crautomation.de
www.crautomation.com
Änderungen vorbehalten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für FIBARO Smart Implant

  • Seite 1 Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de. Produktbeschreibung FIBARO Smart Implant ermöglicht es, die Funktionalität von kabelgebundenen Sensoren und anderen Geräten um die Z-Wave-Netzwerkkommunikation zu erweitern. Sie können binäre Sensoren, analoge Sensoren, DS18B20-Temperatursensoren oder DHT22-Feuchte- und Temperatursensoren anschließen, um deren Messwerte an den Z-Wave-Controller zu melden. Das Gerät kann auch andere Geräte steuern, indem es die Ausgangskontakte unabhängig von den...
  • Seite 2: Installation

    Primärcontroller des Z-Wave-Netzes nicht mehr verfügbar oder defekt ist. Halten Sie die Taste gedrückt, um das Menü aufzurufen. Lassen Sie die Taste los, wenn das Gerät gelb aufleuchtet. Klicken Sie schnell auf die Taste um das Reset zu bestätigen. Nach einigen Sekunden wird das Gerät neu gestartet, was mit einer roten Farbe signalisiert wird. Sicherheitswarnung für netzbetriebene Geräte Achtung: Je nach nationalen Sicherheitsnormen kann es nur autorisierten und/oder ausgebildeten Techniker erlaubt sein, elektrische Installationen am Spannungsnetz vorzunehmen.
  • Seite 3 Verbindung mit 3-Draht 0-10V Sensor Sie können bis zu 2 analoge Sensoren an die Klemmen IN1/IN2 anschließen 1. Trennen Sie die Stromversorgung 2. Stellen Sie die Verbindung, wie in folgenden Diagramm dargestellt her: 3. Überprüfen Sie die Richtigkeit der Verbindung. 4. Schalten Sie das Gerät ein. 5. Fügen Sie das Gerät dem Z-Wave-Netzwerk hinzu.
  • Seite 4: Hinzufügen/Entfernen Des Gerätes (Inklusion/Exclusion)

    IN1-Anschluss Normalerweise geschlossen: Parameter 20 auf 0 ändern Normalerweise offen: Parameter 20 auf 1 ändern IN2-Anschluss Normalerweise geschlossen: Parameter 21 auf 0 ändern Normalerweise offen: Parameter 21 auf 1 ändern 6.2 Taster IN1-Anschluss Monostabil: Parameter 20 auf 2 ändern Bistabil: Parameter 20 auf 3 ändern IN2-Anschluss Monostabil: Parameter 21 auf 2 ändern Bistabil: Parameter 21 bis 3 ändern...
  • Seite 5: Nutzung Des Produktes

    Hinweis: Um einen Z-Wave-Reichweitentest zu ermöglichen, muss das Gerät einem Z-Wave-Controller hinzugefügt werden. Das Testen kann das Netzwerk erheblich belasten. Es wird daher empfohlen, den Test nur in besonderen Fällen durchzuführen. So testen Sie die Reichweite Ihres Controllers mit dem Smart Implant: Halten Sie die Taste gedrückt, um das Menü aufzurufen.
  • Seite 6 Hinweis: Der Kommunikationsmodus des Geräts kann zwischen Direktmodus und Routing umschalten, insbesondere wenn sich das Gerät an der Grenze der direkten Reichweite befindet. Optische Anzeigen Die eingebaute LED-Leuchte zeigt den aktuellen Gerätestatus an. Nach dem Einschalten des Gerätes: Grün leuchtet - Gerät in ein Z-Wave-Netz eingefügt (ohne Security S2 Authenticated) Magenta leuchet - Gerät in ein Z-Wave-Netz eingefügt (mit Security S2 Authenticated) Rot leuchet - Gerät nicht zu einem Z-Wave-Netz hinzugefügt Update...
  • Seite 7: Kommunikation Zu Einem Schlafenden Gerät (Wakeup)

    Interval den Nutzerbedürfnissen anzupassen. Das Aufweckinterval ist ein Kompromiss zwischen maximaler Batterielaufzeit und minimaler Reaktionszeit des batteriegespeisten Gerätes. Um das Gerät manuell aufzuwecken, führen Sie die folgende Aktion durch: FIBARO Smart Implant is powered using DC power supply unit so it is always awake. Einige Hinweise bei Problemen Die folgenden kleinen Hinweise können bei Problemen im Z-Wave Netz helfen.
  • Seite 8: Configuration Parameters

    Max. Anzahl Gruppen-Nummer Beschreibung Geräte Lifeline - meldet den Gerätestatus und ermöglicht die Assoziation nur eines einzelnen Gerätes (standardmäßig des Hauptcontrollers).  Ein/Aus (IN1) - wird der Eingangsklemme IN1 zugeordnet (verwendet die Basisbefehlsklasse).  Ein/Aus (IN2) - wird der Eingangsklemme IN2 zugeordnet (verwendet die Basisbefehlsklasse). Configuration Parameters Z-Wave Produkte können direkt nach der Inklusion im Netz verwendet werden.
  • Seite 9 Wert Beschreibung Taste einmal gedrückt Taste zweimal gedrückt Taste dreimal gedrückt Taste gedrückt gehalten und losgelassen Parameter 41: Eingang 2 - gesendete Szenen Dieser Parameter definiert, welche Aktionen zum Senden der Szenen-ID und des ihnen zugewiesenen Attributs führen (siehe Szenen aktivieren). Grösse: 1 Byte, Voreingestellt: 0 Wert Beschreibung...
  • Seite 10 Wert Beschreibung periodische Berichte deaktiviert 60 - 32400 (60s-9h) Parameter 65: Interner Temperatursensor - minimale Änderung für einen Bericht Dieser Parameter definiert die minimale Änderung (gegenüber dem zuletzt gemeldeten) Wert des internen Temperatursensors, die zum Senden eines neuen Berichts führt. Grösse: 2 Byte, Voreingestellt: 5 Wert Beschreibung...
  • Seite 11: Technische Daten

    Parameter 153: Eingang 2 - Verzögerung der Alarmannullierung Dieser Parameter definiert eine zusätzliche Verzögerung für die Aufhebung des Alarms am IN2-Eingang . Parameter ist nur relevant, wenn Parameter 21 auf 0 oder 1 gesetzt ist (Alarmmodus). Grösse: 2 Byte, Voreingestellt: 0 Wert Beschreibung keine Verzögerung...
