1.
Das Minuskabel der Batterie entfernen.
Die beiden Heckleuchtensätzen heraus nehmen.
Die Verkleidung im Kofferraum entfernen.
2.
Die anwesenden Gummistopfen im Boden des Kofferraumes, unter die Heckleuchten, benützen.
3.
Das Ende mit das grüne, braune und grauen Kabel unter das rechten Heckleuchtensatz durch Gummistopfe zum Steckdose führen.
Das Ende mit das gelbe, blaue, weiße, rote, schwarze und graue Kabel unter das linken Heckleuchtensatz durch Gummistopfe zum Steckdose
führen. (Achtung!! Hitze des Auspuffes)
Die Abdeckplatte über das Kabelbaum schieben.
Der Kontaktträger aus der Steckdose nehmen und die Kabel anschließen wie folgt:

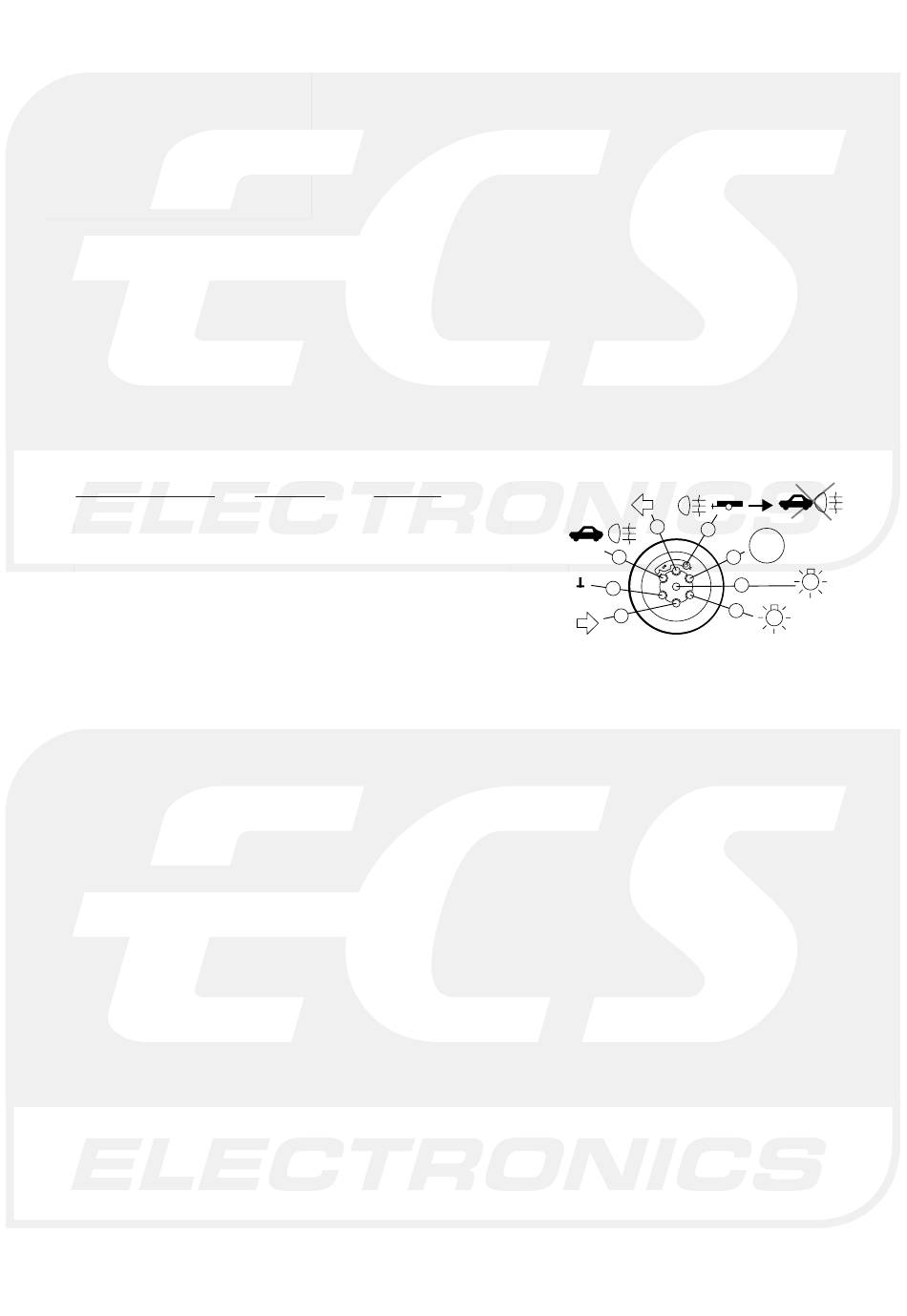

Anhänger Beleuchtung:
Blinker links
Nebelschlußleuchte
Masse
Blinker rechts
Schlußleuchte rechts
Bremsleuchten
Schlußleuchte links
Nebelschlußleuchte
4.
Am beiden Heckleuchtensätzen befindet sich Steckverbindern. Dieser Verbindern auseinander nehmen.
Die Verbinder des Kabelbaumes mit die grüne und braune Kabel zwischen die gelöste Verbinder der rechten Heckleuchtensatz anschließen.
Die Verbinder des Kabelbaumes mit die gelbe, rote und schwarze Kabel zwischen die gelöste Verbinder der linken Heckleuchtensatz
anschließen.
5.
Am rechten Hinterseite des Fahrzeuges befindet sich einen 2-poliger Steckverbinder für die rechten Nebelschlußleuchte.Dieser Verbindern
auseinander nehmen. Die Verbindern des Kabelbaumes mit das graue Kabel zwischen die gelöste Verbinder die rechten Nebelschlußleuchte
anschließen.
Am linken Hinterseite des Fahrzeuges befindet sich einen 2-poliger Steckverbinder für die linken Nebelschlußleuchte. Dieser Verbindern ausei-
nander nehmen. Der Verbinder des Kabelbaumes mit das graue, weiße und blau/weiße Kabel zwischen die gelöste Verbinder die linken
Nebelschlußleuchte anschließen.
Wenn keine Abschaltung der Nebelschlußleuchte des Fahrzeuges NICHT gewünscht ist, bitte schließen Sie die Farben blau und grau beide
auf Kontakt no. 2 in der Steckdose an.
6.
Der Relaissockel am Chassis befestigen.
Das mitgelieferte Relais im Sockel einstecken.
Den weißen Kabel am Fahrzeugmasse anschließen.
7.
Die Steckdose am Anhängküpplungsplatte montieren.
Die Batterie wieder anschließen und sämtliche Fahrzeugfunktionen mit angeschloßenem Anhänger überprüfen.
Die abmontierte Teilen und die entfernten Verkleidungen wieder montieren und befestigen.
©ECS2000
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
SUZUKI VITARA langen Chassis 1993- & V6 1995-
Bestell Nr.: SUZ-019-B
Kontakt Nr.:
Kabelfarbe:
1 (L)
gelb
2 (54-G)
blau
3 (31)
weiß 2,5 mm2
4 (R)
grün
5 (58-R)
braun
6 (54)
rot
7 (58-L)
schwarz
8 (58-b)
grau
SUZ-019-B-D
230200L
1
8
STOP
2
6
7
3
5
4
REVISIE 0
