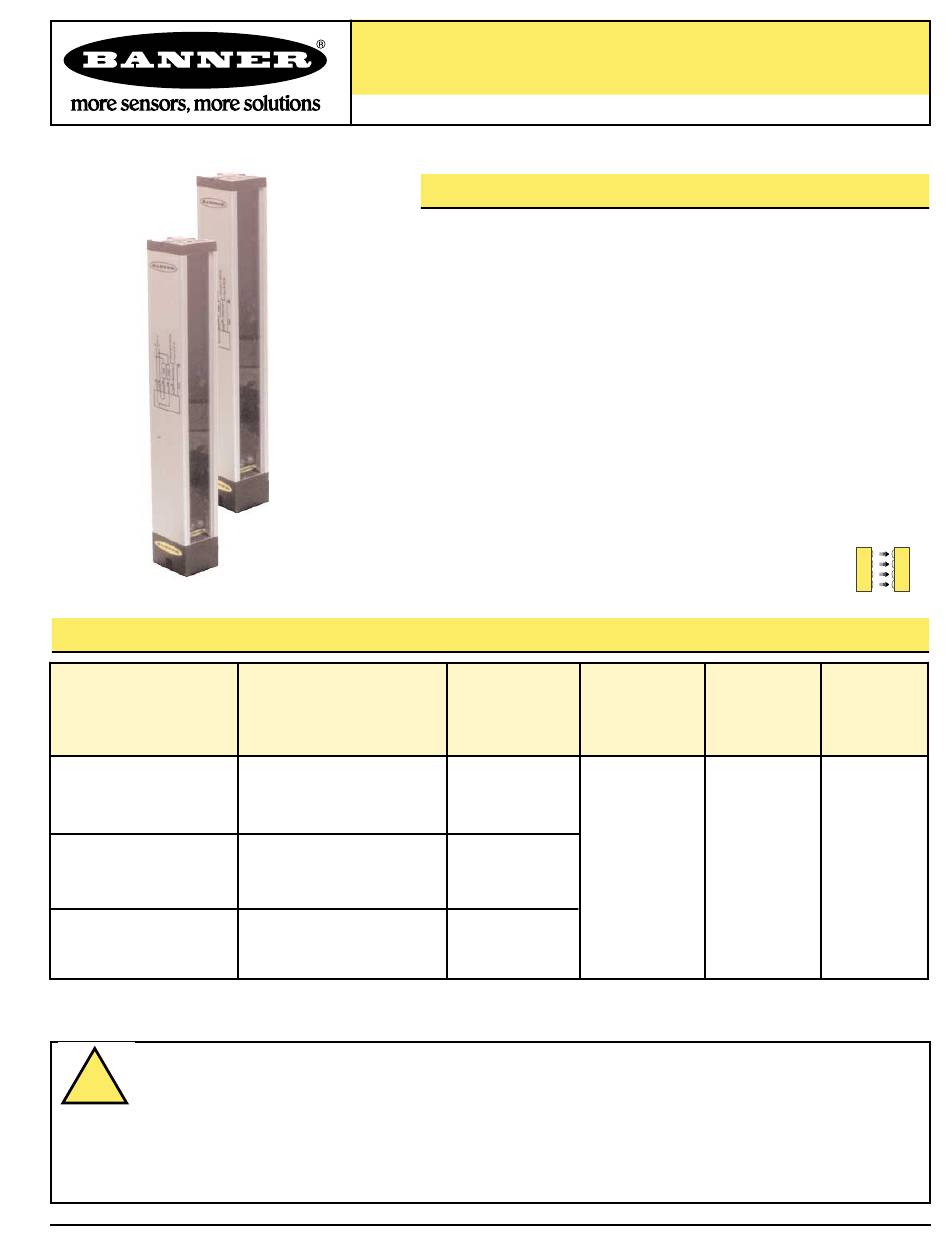

Banner A-GAGE LX Kurzanleitung

Ausführungen mit kurzer
Reichweite
75-200 mm
Mindest-Objekterfassungs-
größe 5,6 mm Ø
LX3ESR Sender
LX3RSR Empfänger
LX6ESR Sender
LX6RSR Empfänger
LX12ESR Sender
LX12RSR Empfänger
*Es sind Ausführungen mit integriertem Kabel aufgeführt; für 5-polige 150-mm-M12 x 1-Steckverbinder mit Anschlusslitze wird die Endung "Q" an
die Typenbezeichnung angehängt (z. B. LX3EQ). Ausführungen mit Steckverbinder benötigen ein passendes Kabel; siehe Seite 4.
ACHTUNG . . .
!
Verwenden Sie diese Produkte niemals als Messwertgeber für den Personenschutz. Dies könnte zu schweren oder tödlichen
Verletzungen führen.
Diese Sensoren enthalten KEINE selbstüberprüfende redundante Schaltung, die für eine Anwendung im Bereich des Personenschutzes notwendig
wäre. Ein Sensordefekt oder ein Ausfall des Sensors kann entweder einen erregten oder nicht erregten Sensorausgang verursachen.
Sicherheitsgeräte, welche die Anforderungen der Normen OSHA, ANSI und IEC für den Personenschutz erfüllen, finden Sie im aktuellen Banner
Sicherheitsprodukte-Katalog.
Lichtvorhang A-GAGE
Zur Erfassung kleiner oder flacher Teile bei hohen Geschwindigkeiten
•
•
•
•
•
•
LX-Ausführungen
Ausführungen mit Standard-
Reichweite
150 mm - 2 m
Mindest-Objekterfassungs-
größe 9,5 mm Ø
LX3E Sender
LX3R Empfänger
LX6E Sender
LX6R Empfänger
LX12E Sender
LX12R Empfänger
Darf nicht für den Personenschutz verwendet werden
®
Bauform LX
Merkmale der Bauform LX
Sender- und Empfängerpaar erzeugt ein Abtastnetz modulierter Lichtstrahlen in
3 Längen und 2 Reichweiten
Einfache, wirtschaftliche und äußerst zuverlässige Vorrichtung zur Erfassung kleiner
oder flacher Teile, die durch den Lichtvorhang gehen
Kurze Ansprechzeit, Ausgang mit 5-ms-Impulsdehner für Anschlusszuverlässigkeit
Einfache Leitungskonfiguration; Sender und Empfänger brauchen keine
Synchronisierungsleitung
Robuste Ausführung in Kompaktbauform; entspricht IEC IP65
Bipolare Konstruktion mit NPN- und PNP-Transistorausgängen
Länge der
Anschlussart*
Messanordnung
67 mm
Integriertes 2 m langes,
143 mm
5-poliges Kabel
295 mm
08/12
Infrarot, 880 nm
Betriebsspannung Ausgänge
10-30 VDC Bipolar NPN/PNP
GD136
