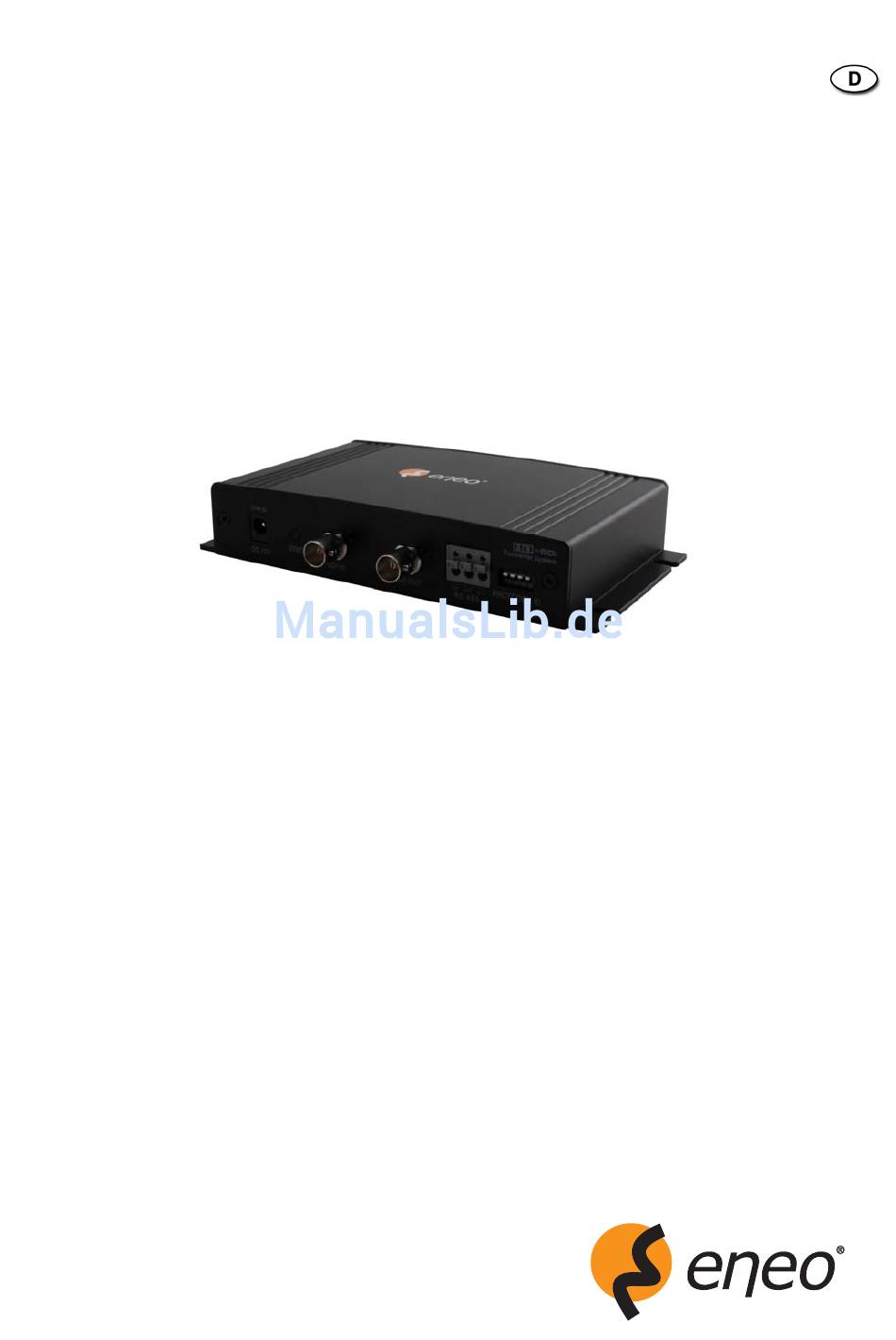

- Seite 1 Betriebsanleitung Extender & Konverter HD/SDI auf HDMI HDA/1002EC...
-
Seite 2: Sicherheitshinweis
WARNUNGEN UM DIE GEFAHR EINES BRANDES ODER EINES STROMSCHLAGS ZU REDUZIEREN, SETZEN SIE DIESES PRODUKT KEINEM REGEN ODER FEUCHTIGKEIT AUS. STECKEN SIE KEINE METALLISCHEN OBJEKTE IN DIE BELÜFTUNGSSCHÄCHTE ODER ANDERE ÖFFNUNGEN DES GERÄTS HINEIN. SICHERHEITSHINWEIS: SICHERHEITSHINWEIS ELEKTROSCHOCKGEFAHR NICHT ÖFFNEN SICHERHEITSHINWEIS : ZUR VERMEIDUNG VON ELEKTROSCHOCKGEFAHR NIEMALS DIE VORDERE ODER HINTERE ABDECKUNG ABNEHMEN. -
Seite 3: Fcc-Zulassungserklärung
FCC-ZULASSUNGSERKLÄRUNG FCC-INFORMTION: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse A (siehe Abschnitt 15 der FCC-Bestimmungen). Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei einer Installation in Gewerberäumen. Das Gerät erzeugt und verwendet hochfrequente Schwingungen und kann sie ausstrahlen. Wenn es nicht gemäss den Anweisungen des Herstellers aufgestellt und betrieben wird, können Störungen im Radio-und Fernsehempfang auftreten. -
Seite 4: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Dieses Gerät darf nicht in der Nähe von Wasser betrieben werden. Das Gerät darf nur mit einem trockenen Tuch gereinigt werden. Blockieren Sie keine der Belüftungsöffnungen. -
Seite 5: Inhaltsverzeichnis
INHALT LIEFERUMFANG ------------------------------------------------------------------------------- 6 EINFÜHRUNG ---------------------------------------------------------------------------------- 7 ÜBERBLICK ÜBER DEN KONVERTER ------------------------------------------------- 8 INSTALLATION DES KONVERTERS ----------------------------------------------------- 9 ANSCHLUSS DER TASTATUR ------------------------------------------------------------- 10 TECHNISCHE DATEN-------------------------------------------------------------------------- 12... -
Seite 6: Lieferumfang
LIEFERUMFANG Die Kamera muss von einem qualifizierten Techniker unter Einhaltung der lokalen und nationalen Elektro- und Gebäudeverordnungen installiert werden. Nehmen Sie die Kamera und alle Zubehörteile vorsichtig aus dem Karton und überprüfen Sie, ob diese während des Versands beschädigt wurden. Lieferumfang: HD-SDI-Konverter Adapter... -
Seite 7: Einführung
EINFÜHRUNG Konverter HD-SDI zu HDMI (in Echtzeit) HD-SDI-zu-HDMI-Ausgang Merkmale: SDI/HD-SDI-zu-HDMI SDI/HD-SDI-Looping Unterstützung hochauflösender HD-SDI-Digitalvideos in den Formaten 720p50/60, 1080i 50/60, 1080p25/30 bei allen Bildraten HD-SDI-Standard-SMPTE 292M, 296M bei einer Datenrate von 1.485 Gb/Sek. HDMI-1.2-Ausgang RS-485-Kamerasteuerung... -
Seite 8: Überblick Über Den Konverter
ÜBERBLICK ÜBER DEN KONVERTER HINTEN VIRE VORDERANSICHT ANSICHT VON OBEN ① HDMI-Ausgang ② HD-SDI-Signal-LED (HD-SDI-Signaldetektor) ③ DC12V-Eingang ④ HD-SDI-Eingang ⑤ HD-SDI-Ausgang (HD-SDI-IN-Looping) ⑥ RS-485 ⑦ Protokoll-ID-Konfiguration... -
Seite 9: Installation Des Konverters
INSTALLATION DES KONVERTERS Überblick über die Anschlüsse Kabel HD-SDI über Koaxialkabel HD-SDI-DVR RS-485 oder HD-SDI - Monitor Beginn der Installation Der Konverter muss gemäß den folgenden Bedingungen installiert werden. HD-SDI-Kamera/HDMI-Eingang Monitor oder Fernseher/75-Ohm-BNC- und HDMI-Kabel Wählen Sie einen angemessenen Standort für die Kamera aus. Installieren Sie die Kamera, die an den Konverter angeschlossen werden soll (75-Ohm-BNC-Kabel). -
Seite 10: Anschluss Der Tastatur
ANSCHLUSS DER TASTATUR RS-485-Anschluss XXXX KUPPEL 2 KUPPEL 1 HINTEN TASTATUR-CONTROLLER Protokoll-ID-Einrichtung XXXX 0001 Nach oben Nach oben Nach oben Nach oben 0002 Nach unten Nach oben Nach oben Nach oben 0003 Nach oben Nach unten Nach oben Nach oben 0004 Nach unten Nach unten... -
Seite 11: Beispiel: Protokoll-Id-Einrichtung
Beispiel: Protokoll-ID-Einrichtung XXXX ID : 0001 ID : 0002 ID : 0003 ID : 0004 ID : 0016 TASTATUR-CONTROLLER... -
Seite 12: Technische Daten
TECHNISCHE DATEN Komponente HD-SDI-zu-HDMI-Konverter HDA-1002EC Art.-Nr. 200836 Eingangssignal HD-CCTV/HD-SDI: SMPTE 292M, 296M Ausgangssignal BNC/HDMI HD-SDI/HDMI Eingangsanschluss 1 x BNC (HD-SDI), 3G, 75 Ω, Verriegelungsbuchse 1 x BNC (HD-SDI), 3G, 75 Ω, Verriegelungsbuchse Ausgangsanschluss HDMI 19polig, HDMI (digital) Anschluss RS-485-Schnittstelle RS-485...
