Inhaltszusammenfassung für OBO Bettermann ZSE90

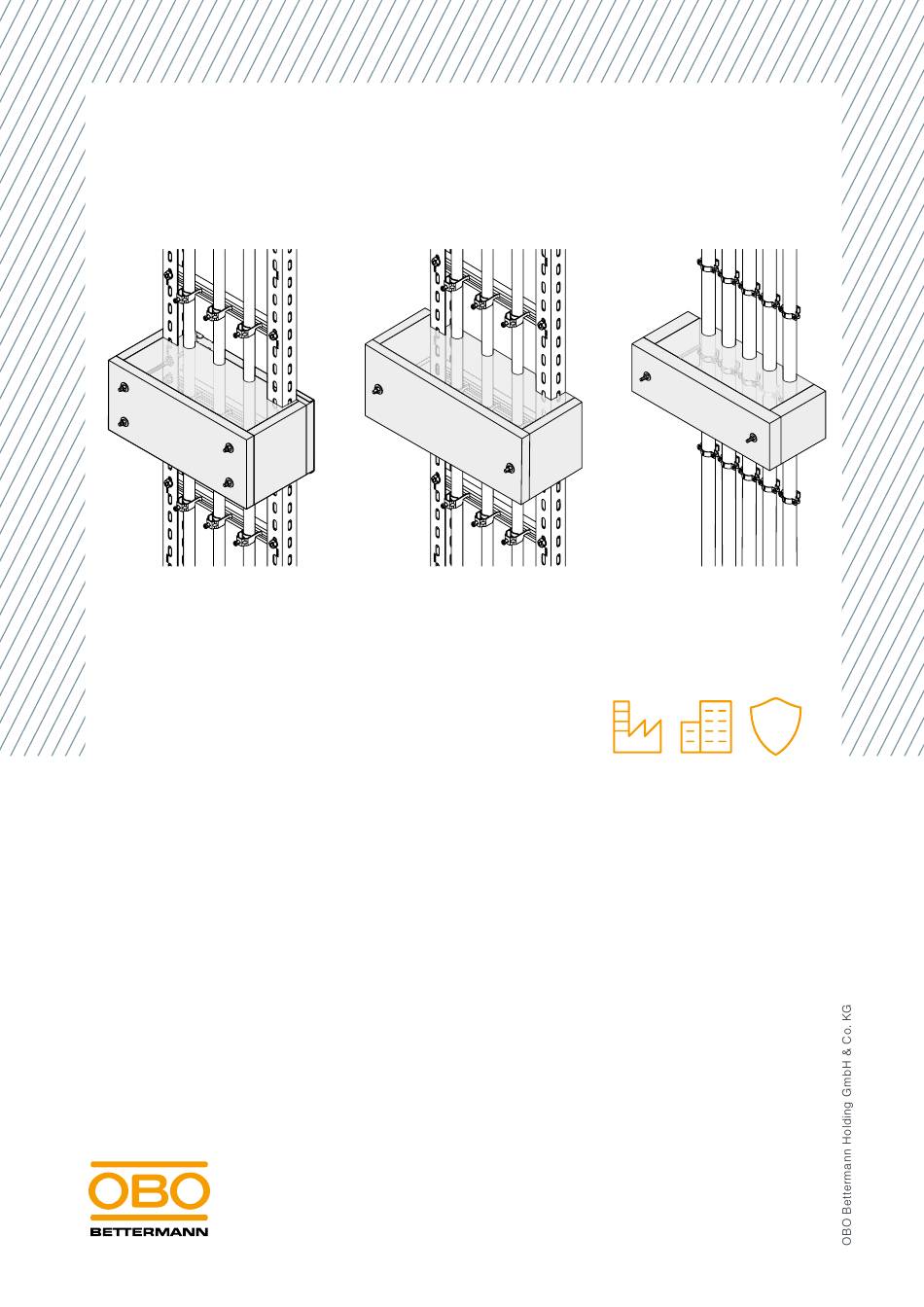

- Seite 1 Montage- anleitung Zugentlastung ZSE90...
- Seite 2 Zugentlastung ZSE90 Montageanleitung © 2020 OBO Bettermann Holding GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
Produkt montieren Kabel vorbereiten für ZSE90-......14 Gehäuse vorbereiten für ZSE90-.../ZSE90-...L ... . . 15 Gehäuse an Wand befestigen . -
Seite 4: Über Diese Anleitung
Sachschäden die Folge sein. Art der Gefährdung! ACHTUNG Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht ver- mieden wird, dann können Sachschäden am Produkt oder der Umgebung die Folge sein. Hinweis! Kennzeichnet wichtige Hinweise und Hilfestellungen. 4 | DE OBO Bettermann... -
Seite 5: Bestimmungsgemäße Verwendung
Über diese Anleitung Bestimmungsgemäße Verwendung Die Zugentlastung ZSE90 ist als wirksame Unterstützung Bestandteil einer senkrechten Kabelanlage mit integriertem Funktionserhalt nach DIN 4102 Teil 12. Eine senkrechte Kabelanlage, bei der Funktionserhalt- kabel mit Einzel- oder Bügelschellen an Wand oder Steigeleitern instal- liert sind, muss in Abständen von maximal 3,5 m wirksam unterstützt... -
Seite 6: Produktbeschreibung Zugentlastung Zse90
Produktbeschreibung Zugentlastung ZSE90 Produktbeschreibung Zugentlastung ZSE90 Grundlagen Die Zugentlastung ZSE90 ist in 3 Ausführungen (ZSE90-.../ZSE90-...L/ ZSE90-...LH) und unterschiedlichen Größen erhältlich. Grundsätzlich besteht sie aus einem nichtbrennbaren Gehäuse, einer Füllung sowie Befestigungsmaterial. Die Zugentlastung kann wahlweise direkt an der Wand, an Profilschienen, an Steigeleitersprossen und an Steigeleiterhol- men montiert werden. - Seite 7 Produktbeschreibung Zugentlastung ZSE90 Abb 2: Zugentlastung ZSE90-... / ZSE90-...L bei Kabelinstallation an Profilschiene Abb 3: Zugentlastung ZSE90.../ZSE90-...L bei Kabelinstallation an Steigeleiter an der Wand Montageanleitung Zugentlastung ZSE90 DE | 7...
- Seite 8 Produktbeschreibung Zugentlastung ZSE90 Abb 4: Zugentlastung ZSE90-... LH bei Kabelinstallation an hängender Steigeleiter 8 | DE OBO Bettermann...
-
Seite 9: Systemkomponenten Gehäuse Typ Zse90

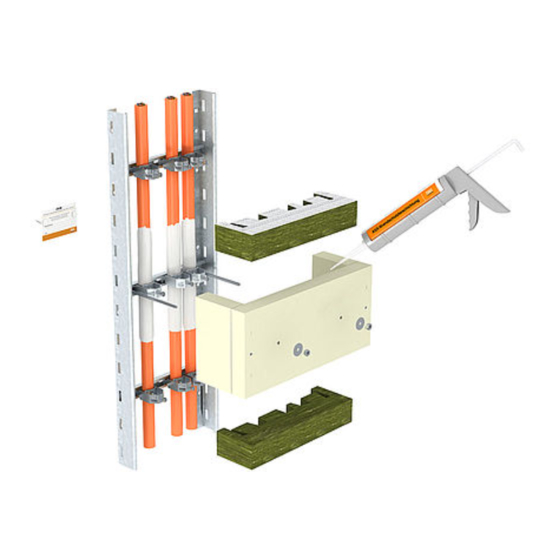

Produktbeschreibung Zugentlastung ZSE90 Systemkomponenten Gehäuse Typ ZSE90-… Abb 5: Systemkomponenten Gehäuse Typ ZSE90-… Bauteil Funktion Beschichtete Füllung des Gehäuses Mineralfaserplatte unbeschichtete Füllung des Gehäuses Mineralfaserplatte Gehäuse Einhausung der Kabelinstallation Schraubanker Gehäusebefestigung Verbindungsmuffe Gehäusebefestigung Gewindestange Gehäusebefestigung Sechskantmutter M6 Gehäusebefestigung Unterlegscheibe Gehäusebefestigung... -
Seite 10: Systemkomponenten Gehäuse Typ Zse90
Produktbeschreibung Zugentlastung ZSE90 Systemkomponenten Gehäuse Typ ZSE90-…L Abb 6: Systemkomponenten Gehäuse Typ ZSE90-… L Bauteil Funktion Gehäuse Einhausung der Kabelinstallation Brandschutzschaum Füllung und Abdichtung des Gehäuses PYROSIT ® Schaumblock PYROPLUG Füllung des Gehäuses ® Block FBA-B200-14 Verbindungsmuffe Gehäusebefestigung Schraubanker Gehäusebefestigung... -
Seite 11: Systemkomponenten Gehäuse Zse90
Produktbeschreibung Zugentlastung ZSE90 Systemkomponenten Gehäuse ZSE90-… LH Abb 7: Systemkomponenten Gehäuse Typ ZSE90-… LH Bauteil Funktion Gehäuse Einhausung der Kabelinstallation Brandschutzschaum Füllung und Abdichtung des Gehäuses PYROSIT ® Gehäuse-Rückenplatte Befestigung des Gehäuses an Steigeleiter Gehäuse-Gegenplatte Befestigung des Gehäuses an Steigeleiter Verbindungsmuffe Gehäusebefestigung... -
Seite 12: Zubehör
Kabelinstallationen müssen entsprechend der geltenden Zertifikate aus- geführt sein. Zugelassene Installationen Die Zugentlastung ZSE90 ist zugelassen für Kabelanlagen mit integ- riertem Funktionserhalt gemäß DIN 4102 Teil 12 bei Verwendung von Normtragekonstruktionen mit vertikaler Kabelverlegung. Zulässig in den Kabelanlagen sind Kabel mit integriertem Funktionserhalt und alle Steige- leiterarten und Einzelschellen aus Stahl, die senkrecht Kabel führen. -
Seite 13: Produkt Montieren
Kabelabstandsschellen - an Profilschienen - mit Profilschienen und - an Steigeleitersprossen Bügelschellen - mit Steigeleitern und Bügelschellen Typ ZSE90-… L - direkte Wandmontage mit - direkt an Wand Kabelabstandsschellen - an Profilschienen - mit Profilschienen und - an Steigeleitersprossen Bügelschellen - mit Steigeleitern und Bügelschellen... -
Seite 14: Kabel Vorbereiten Für Zse90
Produkt montieren Kabel vorbereiten für ZSE90- Um die Kabel zusätzlich zu isolieren, werden sie im Bereich der Zugent- lastung mit Brandschutzspachtel ASX beschichtet. Die Beschichtung der Kabel mit Brandschutzspachtel ist nur bei der Zu- Hinweis! gentlastung ZSE90-... notwendig. Abb 9: Kabel mit Brandschutzspachtel beschichten 1. -
Seite 15: Gehäuse Vorbereiten Für Zse90
Um ein Reißen oder Spalten des Gehäuses zu vermeiden, muss es für die direkte Wandbefestigung und die Montage auf Profilschiene oder Steigeleitersprosse vorgebohrt werden. Hinweis! Das Vorbohren des Gehäuses ist nur bei den Zugentlastungen ZSE90-... und ZSE90-...L notwendig. Hinweis! Die Befestigungspunkte für Gleitmuttern in der Profilschiene oder Steige- leitersprosse sind nicht vorgegeben. -
Seite 16: Gehäuse An Wand Befestigen
Abb 11: Gewindestangen an Wand befestigen 1. Bohrabstand auf Wand übertragen. 2. Dübellöcher mit Durchmesser 6 mm und Bohrlochtiefe ≥ 65 mm bohren. 3. Schraubanker eindrehen. 4. Verbindungsmuffen auf Schraubanker schrauben. 5. Gewindestangen in Verbindungsmuffen schrauben. 16 | DE OBO Bettermann... - Seite 17 6. Jeweils eine Mutter und Unterlegscheibe auf Gewindestangen schrauben. 7. Gehäuse auf Gewindestangen stecken und an die Wand drücken. 8. Unterlegscheiben und Muttern als Abstandhalter gegen Innenseite des Gehäuse kontern. 9. Unterlegscheiben und Muttern gegen Außenseite des Gehäuses kontern. Montageanleitung Zugentlastung ZSE90 DE | 17...
-
Seite 18: Gehäuse An Profilschiene Oder Steigeleitersprosse Befestigen
Abb 13: Gewindestangen mit Gleitmuttern befestigen 1. Gewindestangen in Gleitmuttern schrauben. 2. Muttern und Unterlegscheiben auf Gewindestangen schrauben. 3. Gleitmuttern mit Gewindestangen in Profilschiene einführen. 4. Gewindestangen drehen, bis sich die Gleitmuttern in der Profilschiene verkanten. 18 | DE OBO Bettermann... - Seite 19 5. Gehäuse auf Gewindestangen stecken und an die Wand drücken. 6. Falls notwendig den Gewindestangenabstand anpassen. 7. Unterlegscheiben und Muttern als Abstandhalter gegen Innenseite des Gehäuses kontern. 8. Unterlegscheiben und Muttern gegen Außenseite des Gehäuses kontern. Montageanleitung Zugentlastung ZSE90 DE | 19...
-
Seite 20: Gehäuse An Hängender Steigeleiter Befestigen
Steigeleitersprosse positionieren. Abb 15: Rückenplatte mit Gegenplatten verbinden 1. Gegenplatten A auf Rückenplatte B setzen. 2. Unterlegscheiben auf Sechskantschrauben stecken. 3. Sechskantschrauben durch Gegenplatten und Rückenplatte stecken. Abb 16: Rückenplatte mit Gegenplatten an Steigeleiterholmen befestigen 20 | DE OBO Bettermann... - Seite 21 Unterlegscheiben und Sechskantmuttern als Abstandhalter zur Wand montieren, bevor das Gehäuse befestigt wird. Abb 18: Gehäuse an Gewindestangen befestigt 9. Unterlegscheiben und Muttern als Abstandhalter gegen Innenseite des Gehäuses kontern. 10. Unterlegscheiben und Muttern gegen Außenseite von Gehäuse kontern. Montageanleitung Zugentlastung ZSE90 DE | 21...
-
Seite 22: Gehäuse Mit Mineralfaserplatten Verfüllen
Produkt montieren Gehäuse mit Mineralfaserplatten verfüllen Passend für Typ ZSE90-25-11, ZSE90-35-11, ZSE90-45-11, ZSE90-25-17, ZSE90-35-17, ZSE90-45-17, ZSE90-55-17, ZSE90-65-17 Funktionsverlust! VORSICHT Die Funktion der Zugentlastung kann bei unsachgemäßer Füllung ein- geschränkt sein. Der Funktionserhalt ist dann nicht gewährleitstet. Das Gehäuse vollständig mit Füllmaterial befüllen. Zwischenräume und Rest- fugen auf Ober- und Unterseite vor Beschichtung abdichten. - Seite 23 8. Ober- und Unterseite der Füllung vollständig mit Brandschutzspachtel ASX in einer Stärke von ≥ 1 mm versiegeln. Dazu falls notwendig den Spachtel aus der Kartusche pressen und mit Wasser aufrühren, bis er streichfähig ist. Abb 21: Fertig montierte Zugentlastung Montageanleitung Zugentlastung ZSE90 DE | 23...
-
Seite 24: Gehäuse Mit Schaumblöcken Und/Oder Brandschutzschaum Verfüllen
Produkt montieren Gehäuse mit Schaumblöcken und/oder Brandschutzschaum verfüllen Passend für Typ ZSE90-25-11 L, ZSE90-35-11 L, ZSE90-45-11 L, ZSE90- 25-17 L, ZSE90-35-17 L, ZSE90-45-17 L, ZSE90-55-17 L, ZSE90-65-17 L, ZSE90-21-17 LH, ZSE90-31-17 LH, ZSE90-41-17 LH, ZSE90-51-17 LH, ZSE90-61-17 LH Funktionsverlust! Die Funktion der Zugentlastung kann bei unsachgemäßer Füllung ein- VORSICHT geschränkt sein. - Seite 25 Abb 22: Gehäuse mit Schaumblöcken füllen 1. Schaumblöcke aufrecht in Gehäuse stecken. Abb 23: Brandschutzschaum einbringen 2. Restliche Zwischenräume mit Brandschutzschaum verfüllen. 3. Restfugen zwischen den Schaumblöcken mit Brandschutzspachtel abdichten. Abb 24: Fertig montierte Zugentlastung an hängender Steigeleiter Montageanleitung Zugentlastung ZSE90 DE | 25...
- Seite 26 Produkt montieren Variante B: Verfüllen mit Brandschutzschaum Abb 25: Gehäuse mit Brandschutzschaum füllen 1. Gehäuse mit Brandschutzschaum verfüllen. Abb 26: Fertig montierte Zugentlastung an hängender Steigeleiter 26 | DE OBO Bettermann...
-
Seite 27: Kennzeichnungsschild Montieren
1. Kennzeichnungsschild deutlich mit Permanentmarker ausfüllen. 2. Kennzeichnungsschild mit Kabelbinder am Leiterholm, an einem Kabel oder einer Schelle befestigen. Weitere nationale Anforderungen Außerhalb von Deutschland müssen die länderspezifischen Anforderun- gen gemäß nationalem Baurecht beachtet werden. Montageanleitung Zugentlastung ZSE90 DE | 27... -
Seite 28: Produkt Warten
Produkt warten Produkt warten Die Zugentlastung ZSE90 ist wartungsfrei. Dennoch empfehlen wir, in regelmäßigen Abständen im Rahmen der Überprüfung von elektrischen Anlagen eine Sichtprüfung der Zugentlastung durchzuführen. Beschädi- gungen entsprechend dem Originalaufbau nacharbeiten. Produkt entsorgen Örtliche Müllentsorgungsvorschriften beachten. Entsorgung bei der Montage –... -
Seite 29: Technische Daten
[mm] [mm] ZSE90-25-17 L 200/300/200 250/175 7215766 ZSE90-35-17 L 200/400/200 350/175 7215768 ZSE90-45-17 L 200/500/200 450/175 7215770 ZSE90-55-17 L 200/600/200 550/175 7215772 ZSE90-65-17 L 200/700/200 650/175 7125774 Der Lieferumfang umfasst Gehäuse, Kennzeichnungsschild und Befestigungsmaterial. Montageanleitung Zugentlastung ZSE90 DE | 29... -
Seite 30: Zubehör
Technische Daten ZSE90- LH Zugentlastung H/B/T Artikelnummer Innenhöhe 175 Außenmaße Innenmaße [mm] [mm] ZSE90-21-17 LH 200/260/225 250/175 7215780 ZSE90-31-17 LH 200/360/225 350/175 7215782 ZSE90-41-17 LH 200/460/225 450/175 7215784 ZSE90-51-17 LH 200/560/225 550/175 7215786 ZSE90-61-17 LH 200/660/225 650/175 7125788 Der Lieferumfang umfasst Gehäuse mit Rückenplatte und 2 Gegenplat- ten, Kennzeichnungsschild und Befestigungsmaterial. -
Seite 31: Eigene Notizen
Eigene Notizen DE | 31 Montageanleitung Zugentlastung ZSE90... - Seite 32 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Kundenservice Deutschland Tel.: +49 23 71 78 99 - 20 00 Fax: +49 23 71 78 99 - 25 00 E-Mail: info@obo.de www.obo-bettermann.com...
