Inhaltszusammenfassung für Sky-Alarm G202
- Seite 1 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1Lieferumfang 2 Sicherheitshinweise 3 Bestimmungsgemäße Verwendung 4 Verpflichtung und Haftung 5 Störung 6 Entsorgung 7 Gerätebeschreibung 7.1 Funktionsbeschreibung 7.2 Aufbau des Steuerteils 7.3 Einsetzten der SIM-Karte 7.4 Installation 7.5 Kabelbelegung 8 Einbau 9 Konfiguration per SMS 9.1 APN Einstellung 9.2 Server Einstellung 9.3 Datenaustausch ein/aus 9.4 Zeitzone einstellen... -
Seite 3: 1Lieferumfang

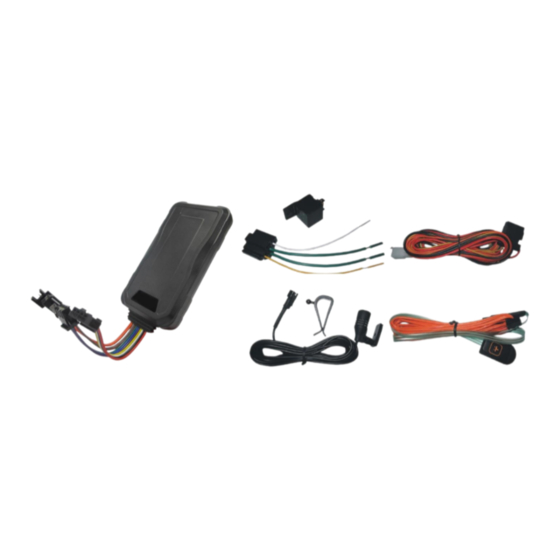

10.4 Batterieüberwachung 10.5 Steuern des Schaltausgangs 10.6 Sensor Alarm 10.7 Mikrofon-Funktion 10.8 Anrufoption 11 Web-Plattform 12 Technische Daten 13 Konformitätserklärung 1 Lieferumfang • Steuerteil • Mikrofon • SOS-Taster • Kfz-Relais mit Sockel • 4-polige Anschlussleitung zum Anschluss der Spannungsversorgung etc. •... -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Mit dem GPS-Trackingsystem können Sie die Position eines Fahrzeuges per SMS oder Internet- Plattform abfragen. Die Übertragung der Daten erfolgt über das GSM-Netz. Zusätzlich lässt sich ein beliebiges Gerät durch eine SMS schalten bzw. die Stromzufuhr mittel Relais unterbrechen. -
Seite 5: Entsorgung
6 Entsorgung Geben Sie dieses Produkt zur Entsorgung bei einer offiziellen Sammelstelle ab. Sie können das Produkt auch dem Hersteller zur umweltgerechten Entsorgung zurückgeben. Dieses Produkt gehört nicht in den Hausmüll. Entsorgen Sie das Produkt nur entsprechend den geltenden gesetzlichen Vorschriften. 7 Gerätebeschreibung 7.1 Funktionsbeschreibung GPS-Ortung... -
Seite 6: Aufbau Des Steuerteils
7.2 Aufbau des Steuerteils LED Status Blinkt GPS wird gesucht Leuchtet dauerhaft GPS Signal erkannt Energiesparmodus aktiv Spannung Blinkt Ladevorgang Leuchtet dauerhaft Aufgeladen / Normal Ausgeschaltet / Energiesparmodus aktiv Blinkt gleichmäßig GSM wird gesucht Leuchtet kurz alle 2 Sek. GSM Signal erkannt Leuchtet dauerhaft Datenübertragung Kein GSM-Signal / Energiesparmodus aktiv... -
Seite 7: Einsetzten Der Sim-Karte
7.3 Einsetzten der SIM-Karte Stellen Sie sicher, dass der GPS-Tracker ausgeschaltet und von der Spannung getrennt ist. Der PIN-Code muss und die Rufumleitung der SIM-Karte sollte deaktiviert sind. Ein/Aus-Schalter SIM-Karten Einschub 7.4 Installation Nicht fachgerechte Kabelverlegungen und Kabelverbindungen führen immer wieder zu Fehlfunktionen oder Beschädigungen von Bauteilen. -
Seite 8: Kabelbelegung
7.5 Kabelbelegung Mikrofon Mikrofon SOS-Taster / Alarmeingang - Masse SOS-Taster Programmierung Programmierung Programmierung Schaltausgang - Masse Zündungsplus 12-24 Volt Masse +12 - 24 Volt Betriebsspannung Hinweis: Das orange, rote und schwarze Kabel des 4-poligen Steckers müssen angeschlossen werden, damit der Tracker mit seinen Grundfunktionen arbeiten kann. -
Seite 10: Einbau
8 Einbau • Überprüfen Sie, dass der GPS-Tracker ausgeschaltet ist (und nicht mit Spannung versorgt wird). • Setzten Sie die SIM-Karte ein (PIN deaktiviert) • Schließen Sie die Spannungsversorgung an – die LEDs beginnen zu blinken • Schließen Sie den Zündungsplus-Eingang an Zündungsplus des Fahrzeuges an •... -
Seite 11: Server Einstellung
9.2 Server Einstellung Wenn das System über einen anderen Server betrieben wird, können Sie die Zugangsdaten ändern. Dazu senden Sie folgende SMS: SERVER,1,DNS,Port,0# oder SERVER,0,IP,Port,0# Den genauen DNS und Port erhalten Sie vom Plattformbetreiber, wo der GPS-Tracker angemeldet werden soll. Wird er auf www.kfzgps.de verwendet, muss nichts geändert werden. -
Seite 12: Telefonnummern Löschen
9.6 Telefonnummern löschen Zum Löschen der gespeicherten Telefonnummern, senden Sie folgenden SMS-Befehl: SOS,D,1,2,3# um alle 3 hinterlegten Nummern zu löschen. Soll nur eine Nummer gelöscht werden sieht der Befehl so aus: SOS,D,1# die 1.hinterlegte Nr. wird gelöscht. SOS,D,1,3# die 1. und 3. hinterlegte Nr. wird gelöscht. Sie können aber auch die Telefonnummer durch komplette Eingabe der Nummer löschen. -
Seite 13: Geofence
9.10 GeoFence Das System bietet die Funktion, einen virtuellen Zaun einzurichten. Verlässt das Fahrzeug diesen Bereich bzw. fährt in den Bereich ein, erhalten Sie eine Alarmmeldung. Der Bereich ist ein Kreis, um eine vorbestimmte Position. Die Größe des Kreises ist einstellbar. Zum Festlegen benötigen Sie die aktuelle Position des Fahrzeuges oder den Längen- und Breitengrad, um den Mittelpunkt des virtuellen Zauns zu bestimmen. -
Seite 14: Konfiguration Überprüfen
9.12 Konfiguration überprüfen Zum Überprüfen der Parameter schicken Sie eine SMS zum System. Eingestellte Parameter: PARAM# Antwort-SMS: IMEI IMEI Nummer des Gerätes Upload Zeit in Sekunden. Werkseinstellung ist 10 Sekunden bei ein- und TIMER ausgeschalteter Zündung Zeit wie lang GPS-Empfang aktiv ist, wenn der Sensor Vibrationen erkennt. 0 SENDS bedeutet immer aktiv, Werkseinstellung ist 5 min. -
Seite 15: Inbetriebnahme
10 Inbetriebnahme Nach dem Anschließen und Einschalten des Systems können Sie es in Betrieb nehmen. Die LEDs beginnen entsprechend Empfang von GPS/GSM und Batterieladung zu blinken (Siehe Seite 7). Nachdem das System im GSM-Netz eingebucht und GPS-Empfang hat, ist es betriebsbereit. -
Seite 16: Spannungsabfall
10.3 Spannungsabfall Wird die Betriebsspannung beim eingeschalteten Gerät unterbrochen, aktiviert dies eine SMS an die hinterlegten Nummern sowie eine Meldung an die Plattform. Stromversorgung unterbrochen! <Position des Fahrzeuges> 10.4 Batterieüberwachung Fällt die Spannung der internen Batterie unter 3,7 Volt, wird eine SMS an die hinterlegten Nummern gesendet sowie eine Meldung an die Plattform. -
Seite 17: Sensor Alarm
10.6 Sensor Alarm Nach dem Ausschalten der Zündung beginnt der Sensor das Fahrzeug zu überwachen. Die Verzögerung ab wann der Sensor aktiv wird, ist auf 10 Minuten eingestellt. Man kann die Zeit wie in Punkt 9.9 beschrieben ändern. Werden innerhalb 10 Sekunden mehrere Vibrationen erkannt, wartet das System 3 Minuten. -
Seite 18: Web-Plattform
11 Web-Plattform (www.kfzgps.de) Um sich auf der Plattform einzuloggen, benötigen Sie die IMEI-Nummer vom Gerät. Diese steht auf der Verpackung und am Gerät selbst. Sie lässt sich auch per SMS mit PARAM# abfragen. Laden Sie sich die App „Tracksolid“ auf Ihr Smartphone und erstellen mittels E-Mail-Adresse und selbst gewähltem Passwort einen Login. -
Seite 19: Technische Daten
12 Technische Daten • GSM: 850/ 900/ 1800/ 1900 MHz • GPRS: Class12, TCP/ IP internes GSM Module • GPS: MT3326 • GSM Antenne: intern Quad-Band • GPS Antenne: intern GPS • GPS Kanäle: 20 • Tracking Empfindlichkeit: -159dBm • Akquisitions-Empfindlichkeit: -144dBm •... - Seite 20 Geräte-Pass für Ihre Unterlagen bitte ausfüllen Einbaudatum IMEI-Nr. Telefonnr. der SIM-Karte im Gerät Fahrzeug / Kennzeichen Modellbezeichnung Webseite der Online-Plattform www.kfzgps.de Login zur Online-Plattform Passwort zur Online-Plattform Fa. Alarmprofi GmbH & Co. KG Markusweg 19 99087 Erfurt Internet: www.alarmprofi de Tel.: 0361 7918571 Stand: Dezember 2017...
