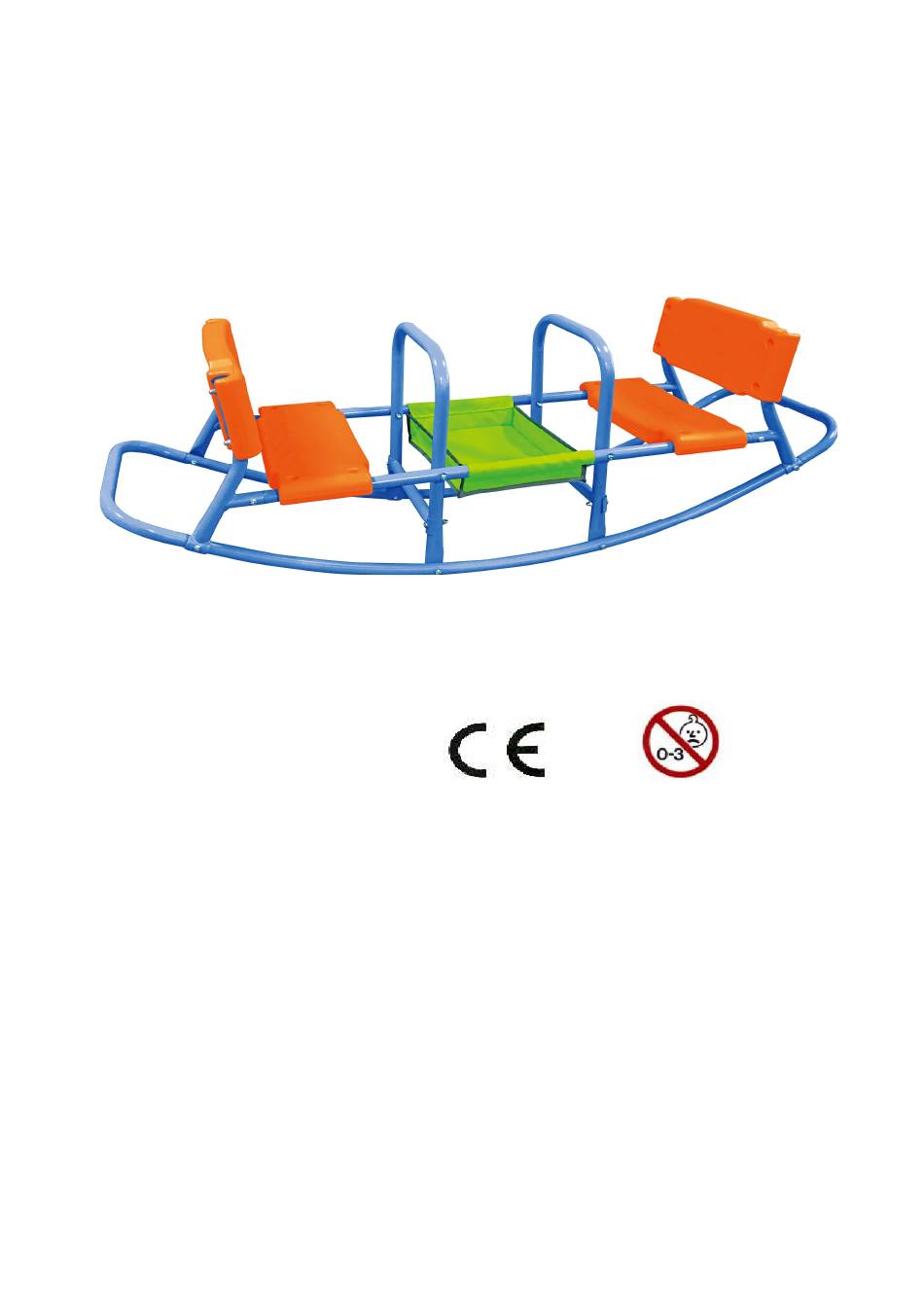

SCHAUKELSTUHL-WIPPE Art.-Nr. 12497 Page 1 of 7 WARNUNG Um Unfälle und Sachschäden zu vermeiden, lesen Sie bitte diese Hinweise: 1. Lesen Sie die gesamte Anleitung sorgfältig und befolgen Sie die Instruktionen vor dem esten Gebrauch. 2. Verwenden Sie ausschliesslich die Teile, die vom Hersteller mitgeliefert und/oder speziell für dieses Produk...
4. Dieses Gerät muss von einer erwachsenen Person zusammengebaut und kontrolliert werden. 5. Bewahren Sie die gesamte Anleitung für einen späteren Gebrauch auf. 6. Nur im Freien benützen. 7. Prüfen Sie alle Schrauben und Muttern und ziehen Sie diese bei Bedarf fest. 8.
M6 Unterlagsscheibe (x 16) Seitenteil (x 2) Sitz (x 2), Rückenlehne (x 2) Federscheibe (x 36) Hintere Stütze für Sitz (x 4) Ablagefach (x 1) Das Bild k ann nicht angezeigt werden. Kuntststoff-Abdeckung (x 4) Hutmutter (x 36) Griffrohr (x 2) BENÖTIGTES WERKZEUG Schlüssel (x 1) Fussstütze (x 2)
Seite 4
Schritt 3: Montieren Sie die hinteren Stützen für die Sitze (J 3-1. Befestigen Se die hinteren Stützen (J) auf der linken Seite an den unteren Rohren (G). Benutzen Sie S + Unterlagsscheibe (C) x 1 + Federscheibe (D) x 1 und Hutmutter (E) x 1. Page 4 of 7 Schritt 4: Befestigen Sie die oberen Rohre (H) an den hinte 4-1.
Seite 5
Schritt 5-1. Page 5 of 7 Schritt 6: Schieben Sie das Ablagefach (N) über die oberen Schritt 7: Befestigen Sie das andere Griffrohr (K) & die ande 7-1. Befestigen Sie die Fussstütze (L) am Griffrohr (K). Benutzen Sie Schraube (A) x 2 +Federscheibe (D) und Hutmutter (E) x 2.
Schritt 8: Befestigen Sie die Sitze (M) x 2 und die Rückenle 8-1. Benutzen Sie Schraube (A) x 16 + Federscheibe (D) x 16 und Hutmutter (E) x 16, Befestigen Sie die Rückenlehnen (M) x 2 an den hinteren Stützen (J) und befestigen Sie die Sitze (M) x 2 an den obe Sschritt 8-2.
