- Seite 1 PHOCOS CIS-CU Betriebsanleitung User Manual Manual del usuario Manuel de l'utilisateur Manual de Usuário 用户说明书...
- Seite 2 CONTENTS Betriebsanleitung 2 – 12 User Manual 13 - 23 Manual del usuario 24 - 28 Manuel de l'utilisateur 29 - 37 38 - 46 Manual do Usuário 47 - 55 用户说明书 www.phocos.com P a g e...
-

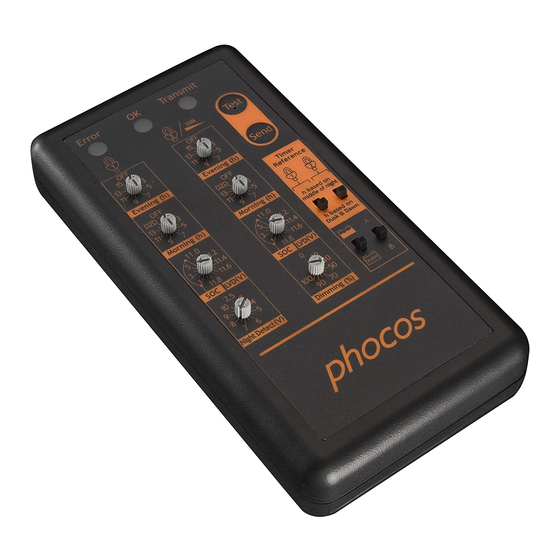

Seite 3: Benutzung Der Cis-Cu Fernbedienung
Sehr geehrter Kunde, Wir bedanken uns für den Kauf eines Phocos Produktes. Mit der Fernsteuerung CIS-CU besitzen Sie ein modernes Gerät, das gemäß den neuesten verfügbaren technischen Standards entwickelt wurde. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und gründlich durch. - Seite 4 P a g e...
-
Seite 5: Buzzer-Rückmeldung
Es gibt zur Konfiguration des Batterietyps vier Einstellmöglichkeiten. Wenn die "Send" Taste der Fernbedienung kurz gedrückt wird, wird zwischen Blei-Säure Batterietyp GEL/AGM und Flüssigsäure unterschieden. Wenn als Batterietyp zuvor Lithium eingestellt war, hat dies keinen Einfluss. www.phocos.com P a g e... -
Seite 6: Last-Steuerfunktion (Einzellast-Laderegler)
Mitte der Nacht Zeitreferenz oder Abend- und Morgendämmerung Abend (h) 1-15 Stunden 1-14 Stunden und D2D Abend- bis Morgen (h) Morgendämmerungs- Modus Ladezustand (SOC) und SOC LVD (V) Spannungsgesteuert (LVD) Dimmwert (0-100%, Dimmen (%) Schritt 10%) www.phocos.com P a g e... - Seite 7 3. Last Abend/Morgen, Dimmen D2D (Abend- bis Morgendämmerung) (Drehschalter 9). 4. Last Abend/Morgen, Dimmen Off Modus. Schalten Sie Morgen- und Abendstunden aus, um den Standardladeregler-Modus zu aktivieren. Lasten sind immer an, wenn kein Lastabwurf (LVD/SOC, Überstrom) eintritt. www.phocos.com P a g e...
- Seite 8 • Standardladeregler-Modus (Morgen h and Abend h OFF) Schalten Sie Morgen- und Abendstunden aus, um den Standardladeregler-Modus zu aktivieren. Lasten sind immer an wenn keine Lastunterbrechung (LVD/SOC, Überstrom) eintritt. 1. Last Standard, Dimmen Abend/Morgen Modus www.phocos.com P a g e...
-
Seite 9: Nachterkennungs-Funktion
Dämmerung den Wert erreicht hat, an dem der Laderegler den beginn der Nacht erkennen soll. CIS-CU Reichweite Die CIS-CU kann den CIS Laderegler in einer Reichweite von bis zu 10m Entfernung ansteuern. Vorrausgesetzt Sie sind so positioniert, das die CIS-CU direkt auf den CIS Laderegler ausgerichtet ist. -
Seite 10: Beispiel-Konfigurationen
CIS-N-10 / CIS-N-20 (Einfache Last, kein Dimmen) 1. Doppelter Zeitschalter (Last bei 4 h nach der Abenddämmerung, 3 h vor der Morgendämmerung), LVD: 11,4 V, kein Dimmen, Nachterkennung: 5,5 V. Last Steuer-Funktion: Nacht- und Tagerkennungsspannung (Leerlaufspannung): www.phocos.com P a g e... - Seite 11 Morgendämmerung), LVD: 11,4 V, Dimmen (Abend h 2, Morgen h 1, Dimmen LVD 11,9 V), Dimmwert: 60%, Nachterkennung: 5,5 V. Anmerkung: Dimmen wird auch aktiviert, falls die Batterie unter 11,9 V fällt. Last Steuer- Funktion: www.phocos.com 1 0 | P a g e...
-
Seite 12: Technische Daten
Max. 100 mA Bis zu 20 k Programmierungen mit Laufzeit 2.000 mAh Batterien Abmessungen 70 mm x 135 mm x 24 mm Gewicht 150 g (ohne Batterien) Schutzart IP22 Umgebungstemperatur -40 bis +60 °C www.phocos.com 1 1 | P a g e... -
Seite 13: Haftungsausschluss
Reparaturen oder Kundendienst von nicht autorisierten Personen durchgeführt wurden, bei unsachgemäßem Gebrauch, falscher Installation oder falscher Systemauslegung. Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Copyright © 2020 Phocos AG, alle Rechte vorbehalten. Version: 20210331 Hergestellt in China Phocos AG Magirus-Deutz-Str. 12... -
Seite 14: General Product Description
Dear Client, Thank you very much for buying a Phocos product. With your new CIS-CU remote control you own a state-of-the art device which was developed according to the latest technical standards available. This manual gives important recommendations for installing, using and programming etc. - Seite 15 1 4 | P a g e...
- Seite 16 Buzzer Response Programming error After transmitting Programming After transmitting successful Begin transmission While pressing Test or Send button CIS-CU battery empty After pressing button After long-pressing Test or Long press recognized, Send button continued transmission LED Response "Error" after "Transmit"...
- Seite 17 (Dusk to Dawn) mode State of charge (SOC) SOC LVD (V) and voltage controlled (LVD) Dimming Dimming values (0- 100%, step 10%) • Evening/Morning modes 1. Hours based on middle of night (toggle switch up). www.phocos.com 1 6 | P a g e...
- Seite 18 Switch off both morning and evening hours to activate dimming off mode. Loads are always on if no load disconnect event happens (LVD/SOC, over current) . • Dusk to Dawn mode 1. Load D2D mode, dimming evening/morning mode www.phocos.com 1 7 | P a g e...
- Seite 19 Switch off both morning and evening hours to activite standard controller mode. Loads are always on if no load disconnect event (LVD/SOC, over current) happens. 1. Load standard, dimming Evening/Morning mode 2. Load standard, dimming D2D mode www.phocos.com 1 8 | P a g e...
- Seite 20 CIS factory default is 8 V. CIS-CU Working Range The CIS-CU can operate at up to 10 m distance from the CIS provided you are positioned and the CIS-CU is pointed directly in front of the CIS unit.
-
Seite 21: Configuration Examples
1. Dual timer (load on for 4 hours after dusk, 3 hours before dawn), LVD: 11.4 V, no dimming, night detect: 5.5 V. Load control function: Night and day detection voltage (solar open circuit voltage): www.phocos.com 2 0 | P a g e... - Seite 22 11.4 V, dimming (evening h 2, morning h 1, dimming LVD 11.9 V), dimming value: 60%, night detection: 5.5 V. NOTE: Dimming will also be activated if battery falls below 11.9 V. Load control function: www.phocos.com 2 1 | P a g e...
-
Seite 23: Technical Data
Up to 20 k programmings Run-time with 2000 mAh batteries Dimensions 70 mm x 135 mm x 24 mm Weight 150 g (without batteries) Type of protection IP22 Ambient temperature -40 to +60 °C www.phocos.com 2 2 | P a g e... - Seite 24 Specifications are subject to change without notice. Copyright © 2020 Phocos AG, All Rights Reserved. Version: 20210331 Made in China Phocos AG ISO9001 Magirus-Deutz-Str.
