Montageanleitung Klettergerät „astrum 2"
Artikel-Nr. 51 6522 401
obere Halbkugel
Kugelseitenwände
großes Ringnetz
großes Kletternetz
Spannschloss
kleines Rundnetz
Netzspannssystem
untere Halbkugel

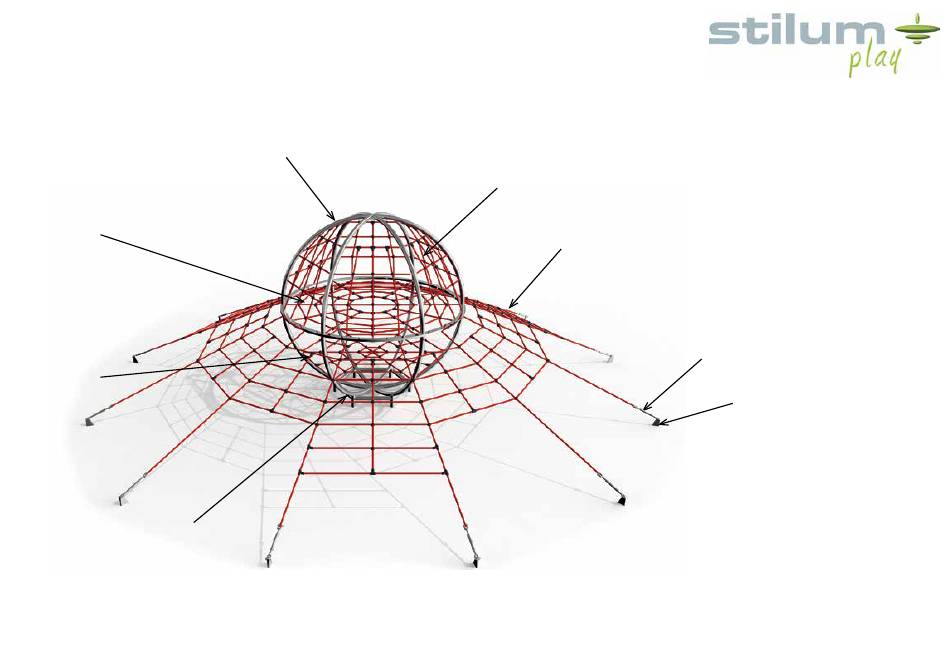

Skizze 1: Gesamtansicht des Spielgerätes
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Stand: 10.09.2020 S. 1
