Montageanleitung 6eck-Schaukel „simius 6"
Artikel-Nr. 512029401

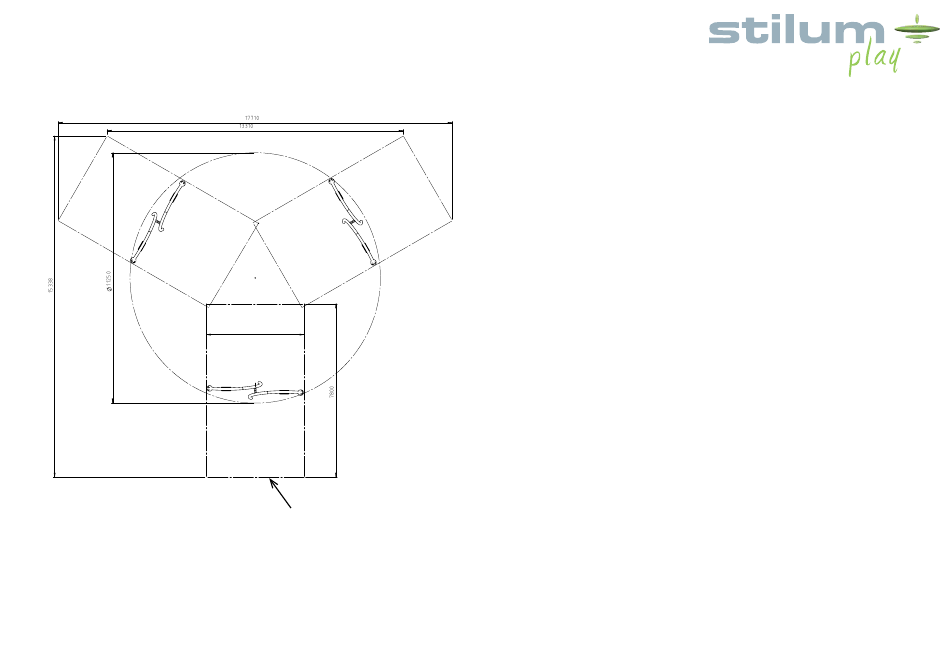

Skizze 3: Draufsicht
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
4400
Zuschnitt
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Reihe 2
Rev
Änderung
Datum
Name
Grundfläche des Mindestraums=
Aufprallfläche bei Verwendung von Naturböden mit
stossdämpfender Wirkung.
Bei Verwendung von synthetischem Fallschutz
verkürzt sich die Aufprallfläche in Schaukelrichtung
um jeweils 500 mm. Der Mindestraum bleibt jedoch
in seiner Gesamtheit erhalten.
6. Die Fundamentoberfläche säubern und das Spielgerät aufsetzen. Dabei jeweils
zwei Gerätehälften auf dem Fundament aufstellen und ausrichten. Die Boden-
platten liegen nebeneinander (siehe Skizze 2). Achtung: noch nicht mit den
Fundamenten verschrauben!
7. Jeweils die beiden Geräteteile mit dem mitgelieferten Bolzen an den dafür vor-
gesehenen Verbindungselementen zusammenstecken und mit den mitgeliefer-
ten Schrauben und Hutmuttern verschrauben (siehe Skizze 4).
8. Das Gerät nochmals auf dem Fundament ausrichten und mittels der mitgeliefer-
ten Schwerlastdübel im Fundament verschrauben.
9. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe entspre-
chenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 1400 mm
Empfohlener Boden: Sand, Holzschnitzel, Kies, synthetischer Fallschutz.
10. Ketten mit Schaukelsitzen an der Schaukelaufhängung verschrauben.
11. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Werkstoff
Gewicht
Maßstab
1:60
Benennung
Name
Datum
Draufsicht
Gez.
Schramm
13.03.18
Gepr.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Projekt
simius6
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für die
Zeichnungsnummer
Blatt
0523-00-00
1
Gewerbegebiet Larsheck
Benutzer führen. Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten kei-
nesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen reiben
sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung mit
Feuchtigkeit braune Rostflecken. Sollten solche Korrosionsstellen an Edelstahlteilen
auftreten, so sind diese mit einem feinen Schleifmittel (Korn 240) zu entfernen.Bitte
achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus Edelstahl
keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Stand: 29.05.2020 S. 3
