Inhaltszusammenfassung für NEWLIFT EAZ 256

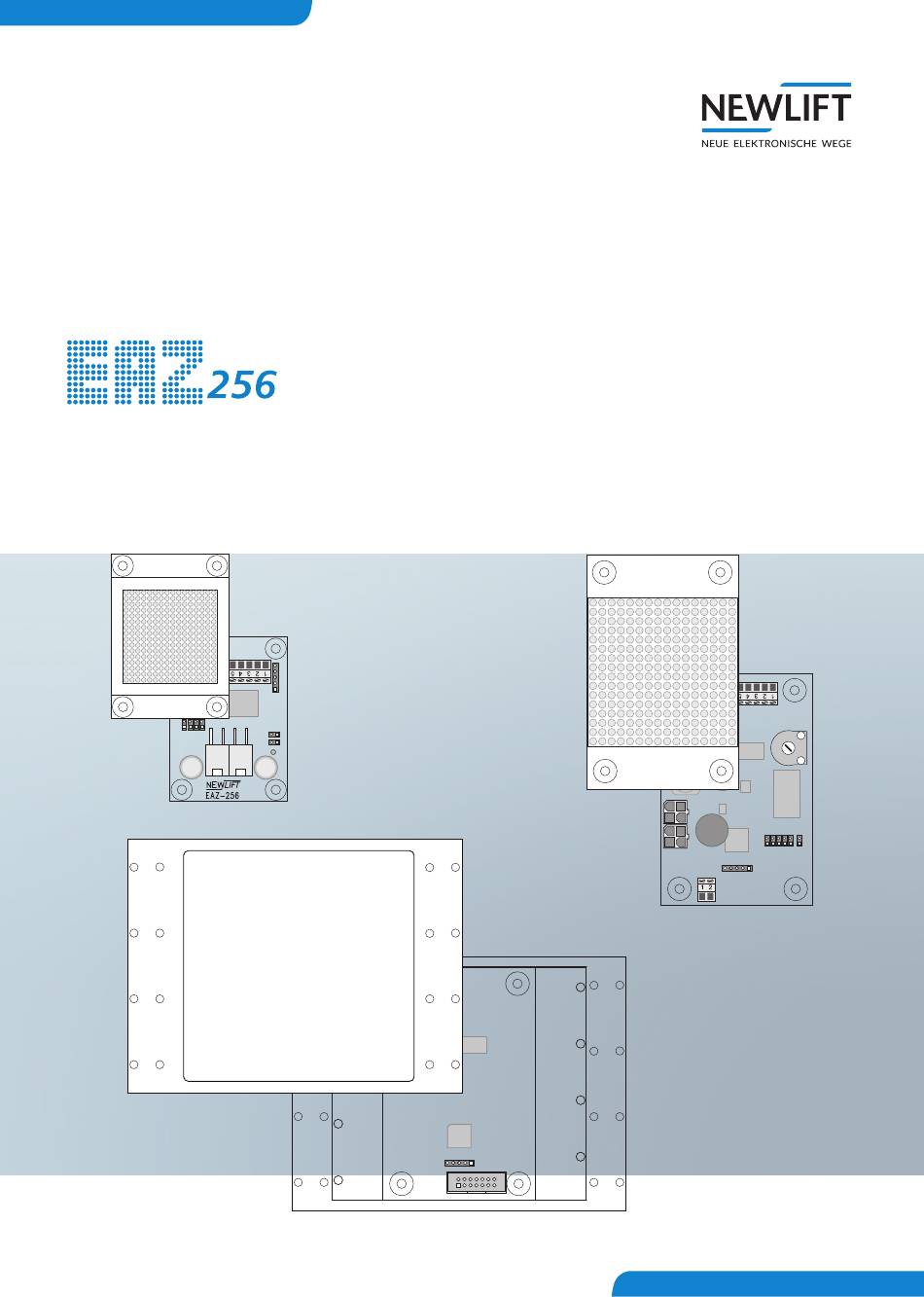

- Seite 1 HANDBUCH Etagenanzeige...
-
Seite 2: Hersteller
NEW LIFT Steuerungsbau GmbH Hersteller Lochhamer Schlag 8 82166 Gräfelfing Tel +49 89 – 898 66 – 0 Fax +49 89 – 898 66 – 300 Mail info@newlift.de www.newlift.de Serviceline Tel +49 89 – 898 66 – 110 Mail service@newlift.de Erstausgabe 12.09.2013... -
Seite 3: Inhaltsverzeichnis
Inhalt Allgemein Verwendete Abkürzungen, Zeichen und Symbole Darstellungsarten Weiterführende Informationen So erreichen Sie uns Sicherheit Allgemeine Sicherheitsbestimmungen Angewandte Normen und Richtlinien Elektromagnetische Verträglichkeit (EMV) Umgang mit Elektronikbaugruppen EAZ-256/40 Technische Daten 3.2 Anschlußbelegung und Konfiguration 3.2.1 Klemmleiste X3 3.2.2 Jumper EAZ-256/64 Technische Daten 4.1.1 Klemmleiste X3 4.1.2 Jumper... -
Seite 4: Allgemein
Allgemein Allgemein Die Punktmatrix-Etagenanzeigen EAZ-256/40 und EAZ-256/64 wurden speziell für die FST Steuerung von NEW LIFT entwickelt. Sie verfügen über eine LON-Busschnittstelle und damit über Eigenschaften, die weit über die konventioneller Etagenanzeigen hinausgehen: › dynamische Parametrierung der angezeigten Stockwerksbezeichnungen von der Steuerung aus ›... -
Seite 5: Darstellungsarten
› SAM Handbuch › UCM-A3 Handbuch › Update-Backup-Analysis Handbuch Diese und weitere aktuelle Anleitungen finden Sie auf unserer Web-Seite im Downloadbereich unter https://www.newlift.de/downloads.html So erreichen Sie uns Falls Sie trotz Zuhilfenahme dieser Anleitung Unterstützung benötigen, ist unsere Serviceline für Sie da: +49 89 –... -
Seite 6: Sicherheit
Sicherheit Sicherheit Allgemeine Sicherheitsbestimmungen Die Etagenanzeigen EAZ-256 dürfen nur im technisch einwandfreien Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt unter Beachtung der Anleitung, der geltenden Unfallverhütungsvorschriften und der Richtlinien der örtlichen Stromversorger betrieben werden. Für dieses Produkt gelten die Sicherheitsrichtlinien des FST-Handbuchs und der FST-Montage- & Inbetriebnahmeanleitung. -
Seite 7: Eaz-256

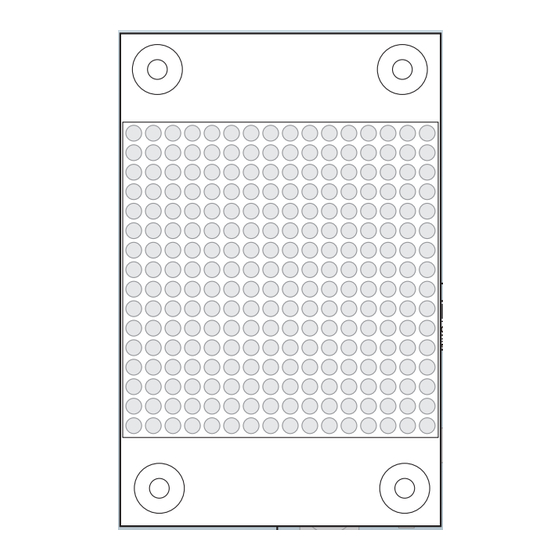

EAZ-256/40 EAZ-256/40 Die Etagenanzeige EAZ-256/40 ist eine hochwertige 16x16 LED Punktmatrixanzeige mit einer Anzeigefläche von 40 x 40 mm. Die Klemmleiste X3 ermöglicht den Anschluß von Außenrufen, Schlüsselschaltern und Gongsignalen. Dadurch entfällt das Außenrufmodul ADM beim Einsatz des EAZ-256/40 im Außentableau. Über einen Jumper ist einstellbar, ob der EAZ-256/40 außen am Schachtzugang oder als LON- Etagenanzeiger im Fahrkorb eingesetzt wird, da hier unterschiedliche Sondertexte bzw. -
Seite 8: Anschlußbelegung Und Konfiguration
EAZ-256/40 Anschlußbelegung und Konfiguration 3.2.1 Klemmleiste X3 Die Klemmleiste X3 dient dient dem Anschluß von Außentableau-Einbauten beim Einsatz des EAZ- 246/40 im Außentableau. EAZ-256/40 X3 Funktion Technische Details + 24 V Außenruf AUF I/O; L 350 mA / 24 V Außenruf AB I/O; L 350 mA / 24 V Außenruffreigabe O;... -
Seite 9: Eaz-256
EAZ-256/64 EAZ-256/64 Bei der Etagenanzeige EAZ-256/64 handelt es sich um eine hochwertige 16x16 LED Punktmatrixanzeige mit einer Anzeigefläche von 64 x 64 mm. Neben zwei quittierbaren Rufanschlüssen und einem integrierten Piezo Summer für akustische Rufquittung nach EN81-70 verfügt die EAZ-256/64 auch über eine integrierte Gongfunktion nach EN81-70 für den Einfahrgong (ein Ton für aufwärts, zwei Töne für abwärts). -
Seite 10: Klemmleiste X3
EAZ-256/64 3 mm 2 mm 1 mm Service EAZ-256/64 Platinenzeichnung 4.1.1 Klemmleiste X3 Die Klemmleiste X3 dient dem Anschluß von Außentableau-Einbauten beim Einsatz der EAZ-246/64 im Außentableau. EAZ-256/64 X3 Funktion Technische Details + 24 V Außenruf AUF I/O; L 350 mA / 24 V Außenruf AB I/O;... -
Seite 11: Jumper
EAZ-256/64 4.1.2 Jumper Der Service-Jumper JS wird nicht gesteckt. Jumper JV: Einbaulage Einbaulage horizontal („TOP-H“) offen vertikal („TOP-V“) gesteckt Jumper J3 – J5 FST-Zuordnung FST A offen offen offen FST B gesteckt offen offen FST C offen gesteckt offen FST D gesteckt gesteckt offen... -
Seite 12: Eaz-256/64.G
EAZ-256/64.G EAZ-256/64.G Die EAZ-256/64.G verfügt über die exakt gleichen Funktionen wie die EAZ-256/64. Der Lieferumfang umfasst jedoch zusätzlich einen passenden Lautsprecher, welcher an der Klemme EAZ-256/64.G X4 angeschlossen wird. Technische Daten, Anschlussbelegung und Konfiguration entnehmen Sie bitte dem Kapitel 3 „EAZ- 256/64“... -
Seite 13: Eaz-256/64.Fpm
EAZ-256/64.FPM-2 EAZ-256/64.FPM-2 Als kostengünstige Alternative zu einem LON-Etagenanzeiger verfügt er selbst über keinen eigenen LON-Knoten und kann daher ausschließlich in Verbindung mit dem Fahrkorbpanelmodul FPM-2 betrieben werden (siehe Handbuch Fahrkorbpanelmodule). Der EAZ-256/64.FPM-2 verfügt über keine Jumper oder Klemmen. Über die 14-polige Stiftleiste X5 (NEW-interner SPI-Anschluss) wird der Etagenanzeiger EAZ-256/64.FPM-2 mittels Flachbandkabel an das FPM-2 (Stiftleiste X5) angeschlossen, welches die Anzeigeinformationen an den EAZ übermittelt. -
Seite 14: Diagnosehilfe
Diagnosehilfe Diagnosehilfe Unterbrochene LON-Verbindung Zeigt die Etagenanzeige einen leuchtenden Rahmen mit einem kleinen Quadrat, so ist die Anzeige funktionsfähig, die Verbindung zum LON-Bus jedoch unterbrochen. Etagenanzeige bei Stromversorgung und unterbrochener LON-Verbindung Dies kann unter anderem folgende Ursachen haben: › falsche FST-Zuordnung: Überprüfen Sie die Jumper J3, J4 und J5 und die entsprechende Zuordnung der FST-IDs ›... -
Seite 15: Einstellungen Im Fst-Menü
Einstellungen im FST-Menü Einstellungen im FST-Menü Die Einstellung der einzelnen Etagenanzeigen erfolgt im FST-Menü unter HAUPTMENUE - Konfig - . Hier werden sowohl die im Etagenanzeigen angezeigten Etagenbezeichnungen EAZ Konfiguration als auch unterschiedliche Anzeigeoptionen eingestellt. 8.1.1 Etagenbezeichnungen einstellen › Unter einstellen. - Seite 16 Einstellungen im FST-Menü Weiterfahrt Pfeile = Ja 0 0 0 0 0 0 0 0 Bit 0-2: 000: eigene Etage als Pfeil, restliche Etagen als Text 001: eigene Etage als Pfeil, restliche Etagen dunkel 010: alle Etagen als einstelliger Text 011: alle Etagen als Text ohne Pfeile 100: eigene Etage als Pfeil, restliche Etagen als Text mit Richtungspfeil 101: Anzeige der Softwareversion als Lauftext...
- Seite 17 NOTIZEN...
- Seite 18 +49 (0) 89 898 66 0 +49 (0) 6589 919 540 Steuerungsbau GmbH +49 (0) 89 898 66 300 Service Center GmbH +49 (0) 6589 919 540 300 Lochhamer Schlag 8 info@newlift.de Ruwerstraße 16 info@newlift-sc.de DE 82166 Gräfelfing www.newlift.de DE 54427 Kell am See www.newlift.de...
