Inhaltszusammenfassung für Phantom iTrack
- Seite 1 Betriebsanleitung Kraftfahrzeug Alarm & Ortung (Version 1.6) © Deutsche Version by HandelsPartner Mecklenburg GmbH...
-
Seite 2: Inhaltsverzeichnis
Stromversorgung..........................7 Fernbedienung............................10 3.1 Funktionen der Fernbedienung: ............................10 3.2 Anlernen zusätzlicher Fernbedienungen:......................10 Alarmmeldungen ...........................11 4.1 Itrack Alarmmeldungen: ..........: ....................11 4.2 Alarm Übermittlung: ..................................11 4.3 Alarm Tabelle: ................................. 11 Kapitel 3 Betriebsanleitung: ........................11 Geräte Einstellung: ........................11 1.1 Einstellung + Abfrage der Nutzer Rufnummern: ....................11 1.2 Einstellung + Abfrage der Geräte ID: ........................ -
Seite 3: Kapitel 1 Einführung
Die im Gehäusedeckel integrierte Sierene mit programmierbarer An / Aus Funktion vervollständigt die Ausstattung. ITRACK unterstützt GPS Ortung und LAC/CID (GSM Netzwerk Station Kode) Ortung, sofern diese vom Netzbetreiber freigegeben bzw. unterstützt wird. ITRACK kann sowohl selbstständig und unabhängig genutzt werden, als auch mittels optionaler GPRS TCP/IP Verbindung an einen Überwachungs Server angeschlossen... -
Seite 4: Lieferumfang

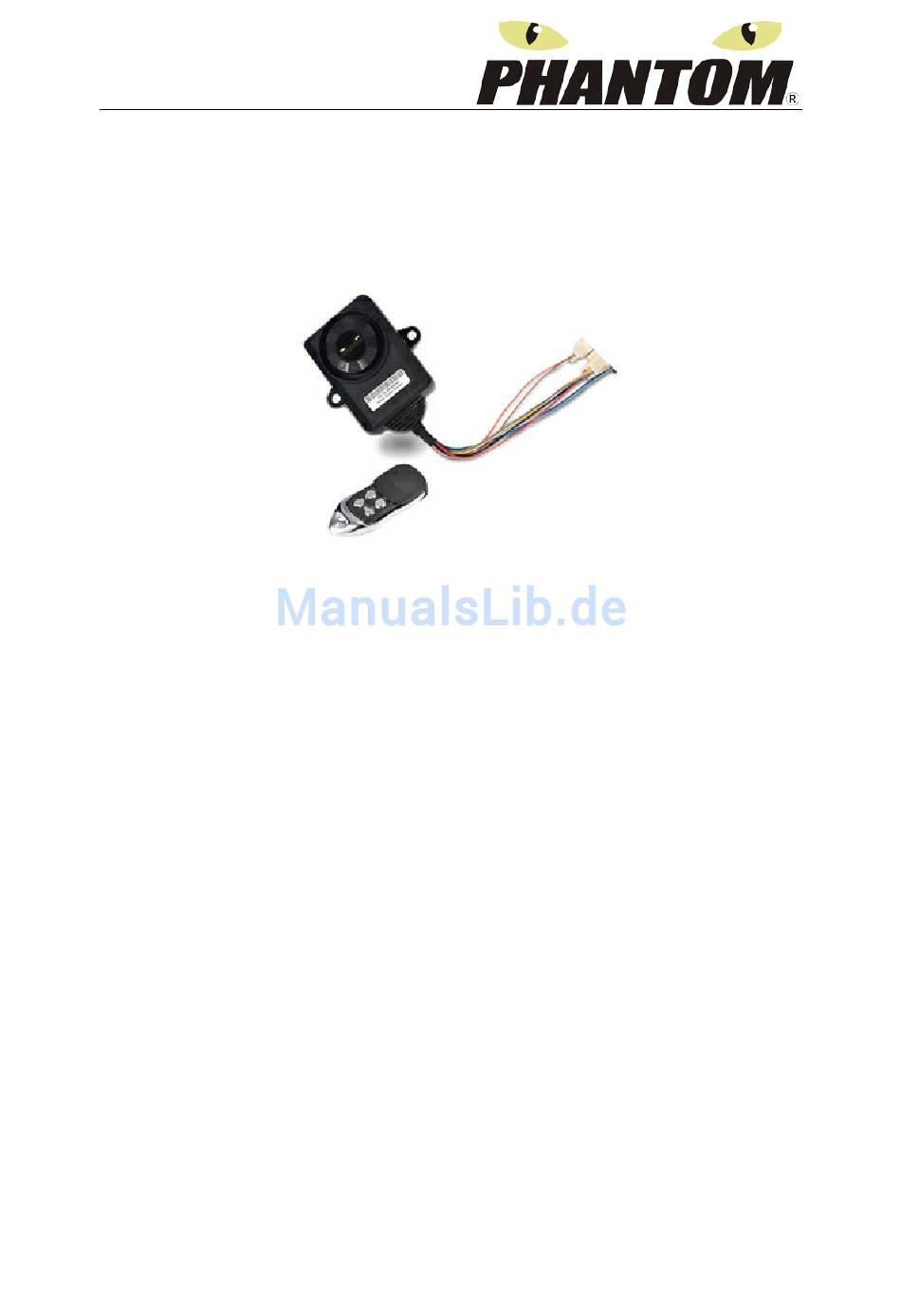

1. Lieferumfang In the Box Phantom iTrack wird ausgeliefert mit: 1. Alarm Steuergerät 2. 2 Pol. Anschlußleitung für Panik / SOS Schalter und mit einem Zusatz Alarm Eingang (Masse gesteuert) 3. 4 Pol. Anschlußleitung für + / - , Zündung KL15. und Motor Stop Ausgang 4. -
Seite 5: Funktion & Spezifikation
2. Merkmale & Spezifikation: 2.1 Haupt Merkmale: SMS/GPRS Daten Übermittlung Kleines kompaktes Gehäuse mit eingebauter Sirene, GSM/GPS Antennen und Schock Sensor. Schärfen und Entschärfen der Anlage durch Fernbedienung oder SMS Befehl. Funktion von Sirene und Schock Sensor programmierbar ( An / Aus) Periodischer Positionsreport mit selbst einstellbarem Zeit Intervall Sensor Alarm, Zündung An und Bewegungsalarm an bis zu 4 programmierte Telefon Nummern. -
Seite 6: Wie Funktioniert Es
4. Wie funktioniert es? Kapitel 2 Produkt Grundwissen Was sie vor der Benutzung wissen müssen: ü Werks Grundeinstellungen bei Auslieferung: Passwort:1234 ( Grundeinstellung ) IP/Port/APN: leer A/B/C/G Alarm Empfänger ( keine Rufnummern eingestellt). A/B/C Rufnummernspeicher für Eigentümer, Familie und Freunde G Rufnummernspeicher ist vorgesehen für den Überwachungs Server. -
Seite 7: Einsetzen Der Sim Karte
Einsetzen der SIM Karte Stromversorgung ITRACK arbeitet mit 2 Stromversorgungen: Externe Stromversorgung und interne Batterie. © Deutsche Version by HandelsPartner Mecklenburg GmbH... -
Seite 8: Funktion/Spezifikation
Das Gerät arbeitet mit einer Anschlußspannung von 9 - 36 V DC. Wird die Stromversorgung unterbrochen, schaltet das Gerät auf die interne Batterie um und sendet den "Battery Tamper Alert" an alle unter A/B/C/G gespeicherten Rufnummern. Achtung ! : Stellen sie sicher, dass nach dem Einsetzen der SIM der Batterie Schalter der internen Batterie eingeschaltet wird, bevor sie das Gehäuse wieder verschliessen. - Seite 9 Da der Bewegungs Sensor mechanisch arbeitet, nutzen sie bitte die folgenden Montage Positionen um eine fehlerfreie Funktion zu gewährleisten. √ Horizontal: √ Vertikal: × Falsche Ausrichtung: © Deutsche Version by HandelsPartner Mecklenburg GmbH...
-
Seite 10: Fernbedienung
SOS oder Panik Taste: Aktiviert die Sirene, auch zum auffinden des Fahrzeugs auf Parkplätzen geeignet. 3.2 Anlernen von zusätzlichen Fernbedienungen ( optional, nicht im Lieferumfang ). ITRACK kann mit maximal 2 zusätzlichen Fernbedienungen gekoppelt werden. Zum Anlernen ist folgende Reihenfolge zu beachten: 1- Gerät mit Strom versorgen und Entschärfen, 2- Einmal den SOS Knopf drücken,... -
Seite 11: Alarmmeldungen
4 Alarmmeldungen 4.1 ITRACK Alarmmeldungen: Shake Alert ( Bewegungs Alarm) Illegal engine on alert (Zündung ein Alarm) Door open Alert (Türkontakt Alarm) SOS help alert (SOS Alarm) Battery Tamper Alert (Batterie unterbrochen Alarm) GEO fencing break alert (Verlassen des prog. Geo Bereichs) Speed over alert (Überschreitung der prog. -
Seite 12: Einstellung + Abfrage Der Tcp/Ip Parameter
Xxxx=9999, sehr unempfindlich 1.5 Aktivieren /Deaktivieren des Stromspar Modus: ITRACK hat einen Stromspar Modus um Fahrzeuge mit kleinen Batterien (unter 20 Ah) vor einer Totalentladung zu schützen, wenn die Fahrzeuge für einen längeren Zeitraum nicht genutzt werden. Dies eignet sich speziell z.B. für Motorräder, Scooter und Quad’s. -
Seite 13: Abfrage Der Geräte Imei Per Sms
Bei eingeschalteter Zündung liegt der Verbrauch bei ca. 70mA. Im Standby Modus, Zündung aus bei ca. 50mA. Im Stromspar Modus unter 20mA. Mit diesen SMS Kommandos kann der Stromspar Modus ein- und ausgeschaltet werden: Funktion SMS Kommando Format Antwort SMS vom Gerät Einschalten Sparmodus *UPWD*SL*O# Sleep Open... -
Seite 14: Zurücksetzen Auf Standard Werkseinstellungen
Nach diesem Kommando sind alle vorherigen Einstellungen gelöscht und müssen neu programmiert werden. 2. Schärfen/Entschärfen ITRACK arbeitet in 2 Betriebszuständen: Geschärft/Entschärft bzw. Aktiviert / Deaktiviert. Im geschärften Zustand wird jeder vom System registrierte Vorgang als illegal eingestuft und ein Alarm ausgelöst. -
Seite 15: Ortung Mit Sms
Bei eingestelltem SMS Modus muss zum aktivieren der onlinetracking Funktion auf SMS+GPRS Modus geschaltet werden. Werksseitig ist das Gerät auf SMS+GPRS Modus eingestellt. 4. Fahrzeug Status Abfrage ITRACK ermöglicht dem Nutzer die Abfrage von Fahrzeug- und Anschluss Zuständen. Folgende Informationen werden übermittelt. Status : Zustand des Alarmsystems : Geschärft/ Entschärft... -
Seite 16: Motorsperre Aktivieren/Deaktivieren
optionaler Sensor: An/Aus GSM Signal stärke: xx value GSM Network base station code: CID/LAC GPS Koordinaten im Standard GPRMC Format Funktion SMS Kommando Format Antwort SMS UnArmed;Engine:off/on;OSensor:off/on;LAC:xxxxxx;CID:x Status xxxx;Signal Strength:xx Abfrage(Motorsperre *UPWD*X# $GPRMC,xxxxxx.xxx,A,xxxx.xxxx,N,xxxxx.xxxx,E,x.x,xxx.x, aus) xxxxxx,,,A*xx Status Long Distance Off; Engine:off/on; Abfrage(Motorsperre OSensor:off/on;LAC:xxxxxx;CID:xxxxx;Signal Strength:xx *UPWD*X#... -
Seite 17: Einstellung Bewegungsalarm Reichweite
6. Einstellung Bewegungsalarm Reichweite Itrack hat eine GPS Parkplatz/ Abstellplatz/ Ankerplatz Überwachung. Wird die Zündung des Fahrzeugs ausgeschaltet, errichtet das System einen Überwachungskreis um die aktuelle Position herum. Wird dieser Bereich im Aktivierten Zustand überschritten, erfolgt eine Alarmauslösung über SMS und Kurzanruf. -
Seite 18: Batterie Überwachungs Alarm
Dieses Kommando aktiviert die Sirene für 20 Sekunden. So kann das Fahrzeug leichter gefunden werden. Funktion SMS Kommando Format Sierene an 20 sek. *UPWD*L # 8. Batterie Überwachungs Alarm Wird im aktivierten Betrieb die Stromversorgung unterbrochen, sendet die Anlage“battery tamper alert” SMS an A/B/C/G und A/B/C erhalten zusätzlich einen Anruf Alarm. SMS Kommando Funktion Geräte SMS... -
Seite 19: Optionaler Sensor Alarm
7,12.516334 12. Erschütterungs Alarm ITRACK ist mit einem Erschütterungs Sensor ausgestattet. Wenn er aktiviert ist, löst er im geschärftem Zustand bei Erschütterung einen Alarm aus und sendet SMS an A/B/C. Der Sensor hat eine einstellbare Empfindlichkeit. Die Einstellung erfolgt über die Android App. -
Seite 20: Abhörfunktion
Overspeed Alert; Überschreitugs Alarm http://maps.google.com/maps?hl=en &q=41.903363,12.559528 14. Abhörfunktion ITRACK ermöglicht das Abhören der Fahrzeugumgebung über ein hochempfindliches Microfon. 2 Methoden stehen zur Auswahl: Für registrierte Nutzer A/B/C : Die registrierten Nutzer A/B/C können mit einem direkten Anruf auf die Telefonnummer des Systems in den Abhör Modus gelangen. -
Seite 21: Sms Geo Fence Einstellung
Aktiviere Zündung Aus ITV Data *UPWD*AVOFF# AVON Deaktiviere Zündung Aus ITV Data *UPWD*AVON# AVOFF 17. SMS GEO Fence Einstellung Bei Nutzung des Gerätes im SMS Modus, kann mit diesen Befehlen ein Geofence Bereich definiert werden. Function SMS Command Format Device Reply SMS *UPWD*GEODD.DDDD(N /S),DDD.DDDD(E/W);DD.
