LS Control SpeedControl E1145-Serie Anleitung
Inhaltsverzeichnis

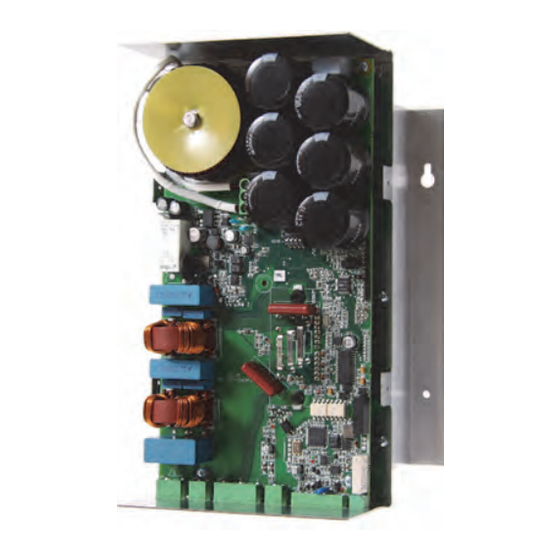

SpeedControl E1145
2kW + 3kW
.
SpeedControl 1145 ist ein Inverter zum
Steuerung von PMSM, BLDC-Motoren - typisch
für Kompressoren / bis zu 3000W / 3 x 14A 3-
Phasen-Motoren. Für einphasige Versorgung,
mit eingebautem EMV-Filter und ohne
Oberschwingungsstrom an der Versorgung.
Passend für heutige und zukünftige Kältemittel
Compliant for use with A2L refrigerant
SpeedControl 1145 is a drive for control of
PMSM, BLDC motors - typical in compressors /
up to 3000W / 3 x 14A 3 phase motors.
For single phase supply, with build in EMC filter
and without harmonic current on the supply
mit Kühlkörper
c/w heat sink
c/w Coldplate
Inhaltsverzeichnis
Inhaltszusammenfassung für LS Control SpeedControl E1145-Serie
- Seite 1 SpeedControl E1145 2kW + 3kW SpeedControl 1145 is a drive for control of SpeedControl 1145 ist ein Inverter zum PMSM, BLDC motors - typical in compressors / Steuerung von PMSM, BLDC-Motoren - typisch up to 3000W / 3 x 14A 3 phase motors. für Kompressoren / bis zu 3000W / 3 x 14A 3- For single phase supply, with build in EMC filter Phasen-Motoren.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis / Table of Content Produktbeschreibung Product Description Zu beachten Warnings Standardausführung ModBus Configuration Standard is ModBus SpeedControl E1145 muß auf den spez. SpeedControl 1145 Must be Tuned for Motor/Kompressor eingestellt werden Specific Compressor / Motor Kompressoren / Motore bereits eingestellt Compressor Models / Motors Already Profiled Wie erfolgt die Invertereinstellung für How to Get Inverter Tuned for New einen neuen Kompressor/Motor... -
Seite 3: Produktbeschreibung
Bezug auf die A2L-Kältemittel der IEC 60335- applications using A3L refrigerant all though it will 2-40: 2016. Es ist auch möglich, dass der SpeedControl require a close cooperation between LS Control and E1145 für Anwendungen mit A3L-Kältemittel zu the manufacturer. - Seite 4 hocheffizient und werden heute häufig für Lüfter, Kompressoren, Pumpen und andere Anwendungen Permanent magnet synchronous motors (PMSM) are eingesetzt. Im Vergleich zu herkömmlichen Invertern und highly efficient and widely used today for fans, Wechselstrommotoren sind die neuen EC- und compressors, pumps and other applications. angeschlossenen PM-Motoren erheblich energiesparend Compared to conventional drives and AC motors, the und verbessern die Effizienz der fertigen Einheit erheblich.
- Seite 5 The components of the power unit of the drive Die Komponenten des Netzteils des Inverters sind are live when it is connected to mains. Coming aktiv, wenn es an das Stromnetz angeschlossen ist. into contact with this voltage is extremely Der Kontakt mit dieser Spannung ist extrem dangerous and may cause death or severe gefährlich und kann zum Tod oder zu schweren...
-
Seite 6: Configuration Standard Is Modbus
SpeedControl E1145 ist ein ModBus-konfiguriertes SpeedControl E1145 is a ModBus configured Produkt und eine aktualisierte ModBus-Adressliste product and an updated ModBus address list is befindet sich auf der LS Control-Webseite found on the LS Control web page https://lscontrol.dk/en/products/frequency-converter- https://lscontrol.dk/en/products/frequency-converter- for-compressors for-compressors Es ist von größter Wichtigkeit, dass die ModBus-... - Seite 7 Verdichtermodelle / Motoren bereits profiliert Compressor Models / Motors Already Profiled Daher wird die Anzahl der Verdichter- / Motorprofile Hence the number of compressor / motor profiles kontinuierlich steigen. Eine Tabellenkalkulation ist continuously will be rising a spread sheet is available verfügbar unter>...
-
Seite 8: Compressor Models
LS Control performed ist das Ergebnis eines LS-Kontroll-Vollbereichs- full range test on the compressor at LS Control test Tests am Kompressor im LS Control Testcenter. center. A B-classification is the result of the later Eine B-Klassifikation ist das Ergebnis des später... - Seite 9 Klicken Sie auf das Symbol "LS Control Support", https://lscontrol.dk/en/about-us/support/ um den TeamViewer auf dem PC zu installieren, Please click the icon ’LS Control Support’ to install mit dem Sie das SpeedControl E1145 einstellen the TeamViewer on the PC to be used to tune the können...
- Seite 10 Modbus-Anschluss mit dem SpeedControl 1145. Support. Rufen Sie die LS-Steuerungsunterstützung auf. LS Control will take over the PC and run a test LS Control übernimmt den PC und führt über den procedure via the TeamViewer. A customer TeamViewer ein Testverfahren durch. Ein Kunden technician must be available at site during the test diensttechniker muss während des Prüfvorgangs...
- Seite 11 LS Control zurückgegeben wird. Natürlich enthält Control Support to take over. der Koffer eine detaillierte Beschreibung, wie man When content of suitcase has been set up the rest of den PC online im Internet erhält und bereit ist, den the tuning procedure is as described above under the LS Control Support zu übernehmen.
- Seite 12 1 = Run 0-10V 2 = Gnd Mode 3 = 0-10V in Alarm 4 = 0-10V in 48V/0,5A 0-10V ModBus Connection 4 3 2 1 4 3 2 1 AFPC - Power - Amp. (How?, Where?, What?) The E1145 has integrated APFC making the Grey = All integrated in 1145 current in the power input 99,8 % sine waved.
-
Seite 13: Cooling
Kühlung Cooling Alle Laufwerke müssen effektiv gekühlt werden, um die All drives must be cooled effectively to get the besten Ergebnisse zu erzielen. Daher muss die best results. Hence the placement of the drive Platzierung des Laufwerks berücksichtigt werden, um must be taken into considerations to ensure the sicherzustellen, dass der Inverter die Wärmeentwicklung drive is able to get rid of the heat generation. - Seite 14 Beispiel 1 (Example 1) In diesem Beispiel wird der Antrieb Montage am Wärmetauscher in einer Wärmepumpe. gekühlt, indem er auf einer Mounting on heat exchanger in a liquid heat pump. Wärmequelle montiert wird Schaltung. Dies bietet den Vorteil, den Wärmeverlust des Laufwerks wiederzuverwenden.
-
Seite 15: Beispiel 3 / Example 3 Montage Wärmepumpe Außen
Beispiel 3 / Example 3 Der SpeedContrpl E1145 durch die Belüftung innerhalb der Wärme pumpe. Montage Wärmepumpe Außen Die Konstriktion muß so aufgebaut sein das immer genügend Luftmenge über Mounting in outdoor heat pump unit. den Inverter strömt. Optimal ist immer und von großer Wichtigkeit ist, dass die Luftrichtung parallel der Kühlrippen strömt. - Seite 16 Verfügbare Modelle / Selection Guide 2 KW Speed Control E1145DPV-2000 (28625) 3KW Speed Control E 1145DPV-3000 (28650) 2 KW Speed Control E1145DPH-2000 (28620) 3KW Speed Control E 1145DPH-3000 (28680) 2 KW Speed Control E1145RV-2000 (28627) 3KW Speed Control E 1145RV-3000 (28652) 2 KW Speed Control E1145DPP-2000 (28630) 3KW Speed Control E 1145DPP-3000 (28655 2 KW Speed Control E1145RH-2000 (28622)
-
Seite 17: Diagram
Note: Wires between connector and 2 = HW2 hardware stop cable shield MUST be as short as 3 = LSC1. (Consult LS Control before using) possible. Motor cable should NOT 4 = LSC2. (Consult LS Control before using) cross or be placed together with other wires / cables. - Seite 18 E1145-2000 E1145-3000 Speed Control E1145 2 kW 3 kW 1 x 200 - 253V, 50/60Hz Spannung Supply Stromaufnahme 10A / 230V 13,9A at 230V Supply Current Eingang Stromaufnahme Max 3 x 10A Max 3 x 14A Output Current Ausgang 2.0 kW 3.0 kW Ausgangsleistung Output Power...
- Seite 19 Written by: SP/FS/df Revised and translated RIES GmbH Date: 11.10.2018 E1145 is manufactured by: LS Control A/S Industrivej 12 DK-4160 Herlufmagle RIES GmbH, Rudolf-Diesel-Str. 10, 64569 Nauheim, GERMANY, Phone: +49 6152 9741 0, Fax: +49 6152 9741 21, Email: info@ries-gmbh.de, www.ries-gmbh.de...
