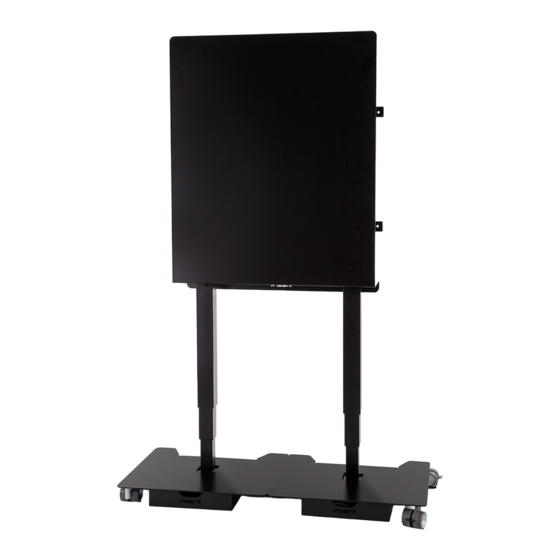

- Seite 1 10|2020 High5 MONTAGEANLEITUNG...
-
Seite 2: Lieferumfang
4x U-Scheibe Ø 6,4 mm (Schublade) X 4x Plastikkappe Ø 6,4 mm (Schublade) X 1x Sperrzahn-Mutter M5 (Schublade innen) Die Montage des Monitorhalters High5 XL muss aus Sicherheitsgründen von 2-3 Personen durchgeführt werden! Unterschätzen Sie nicht die Gefahren bei schweren Bauteilen! Sicherheitshinweise: - Monitorhalter nur in der untersten Position durch den Raum bewegen. - Seite 3 Beide Rollplatten mit der Unterseite nach oben liegend nebeneinander legen. Die beiden Rollenpaare auf der Innenseite abschrauben und gegen die Verbindungsbleche austauschen. Die abmontierten Rollen dienen Ihnen zur Reserve. Beide Schubladen von den Rollplatten demontieren. Schrauben sicher beiseite legen! Demontage: X Kabel vom Bedienelement (optional Spiralkabel) durch die Öffnung der Rollplatte führen und im seitlichen...
- Seite 4 Beide Hubsäulen von der Unterseite der Rollplatten hindurch in Position führen und festschrauben. Dabei Acht geben, dass die zuvor durchgeführten Kabel nicht gequetscht werden. 8x Zylinderkopfschraube M6 x 12 Die Hauptverkabelung von Steuer- box mit Bedienelement erfolgt in der Schublade, wo bereits das Kabel vom Bedienelement durch die Rollplatte geführt worden ist.
- Seite 5 Nicht vergessen! Zwischen den Hubsäulen und dem Rahmenaufbau werden beidseitig die Zugentlastungsbleche für das Bedienelement mit verschraubt. Mehrfach über Kreuz festschrauben. 8x Inbus-Senkkopfschraube M6 x 20 Die Vesa-Halterungsprofile werden mit Zylinderkopfschrauben und Unter- legscheiben (diese müssen passend zu Ihrem Monitortyp aus dem Baumarkt besorgt werden) angeschraubt.
- Seite 6 Sie können Monitore bis 86 Zoll und der Vesa-Halterungstypen: 200x200, 400x400, 600x400, max. 86“ 800x600 max. 80 kg verwenden. Tipp: Eine Mehrfachsteckerleiste (nicht im Lieferumfang enthalten!) kann mit Kabelbindern am mittleren Rahmenaufbau fixiert werden. Webcam-Halterung mittig an der Innenseite des Rahmenaufbaus mit drei Stück Magnet installieren.
- Seite 7 Nach dem selben Prinzip funktioniert die Mini-PC-Halterung. Mit zwei Klett-Flauschbändern wird der Mini-PC* am Haltewinkel gebun- Klett- den und mit drei Magneten flexibel an Flausch- bänder der Innenseite des Rahmenaufbaus gehalten. Mini-PC Magnete Haltewinkel * nicht im Lieferumfang enthalten. Das Kabel vom Bedienelement kann jetzt in die Zugentlastung eingehängt werden.
-
Seite 8: Wir Helfen Ihnen Gerne Weiter
WIR HELFEN IHNEN GERNE WEITER Senden Sie uns einfach eine E-Mail an service@inwerk.de Telefonisch erreichen Sie uns unter: +49 2159 69640-0. www.inwerk.de...
