Inhaltszusammenfassung für Kinnarps Ordemo

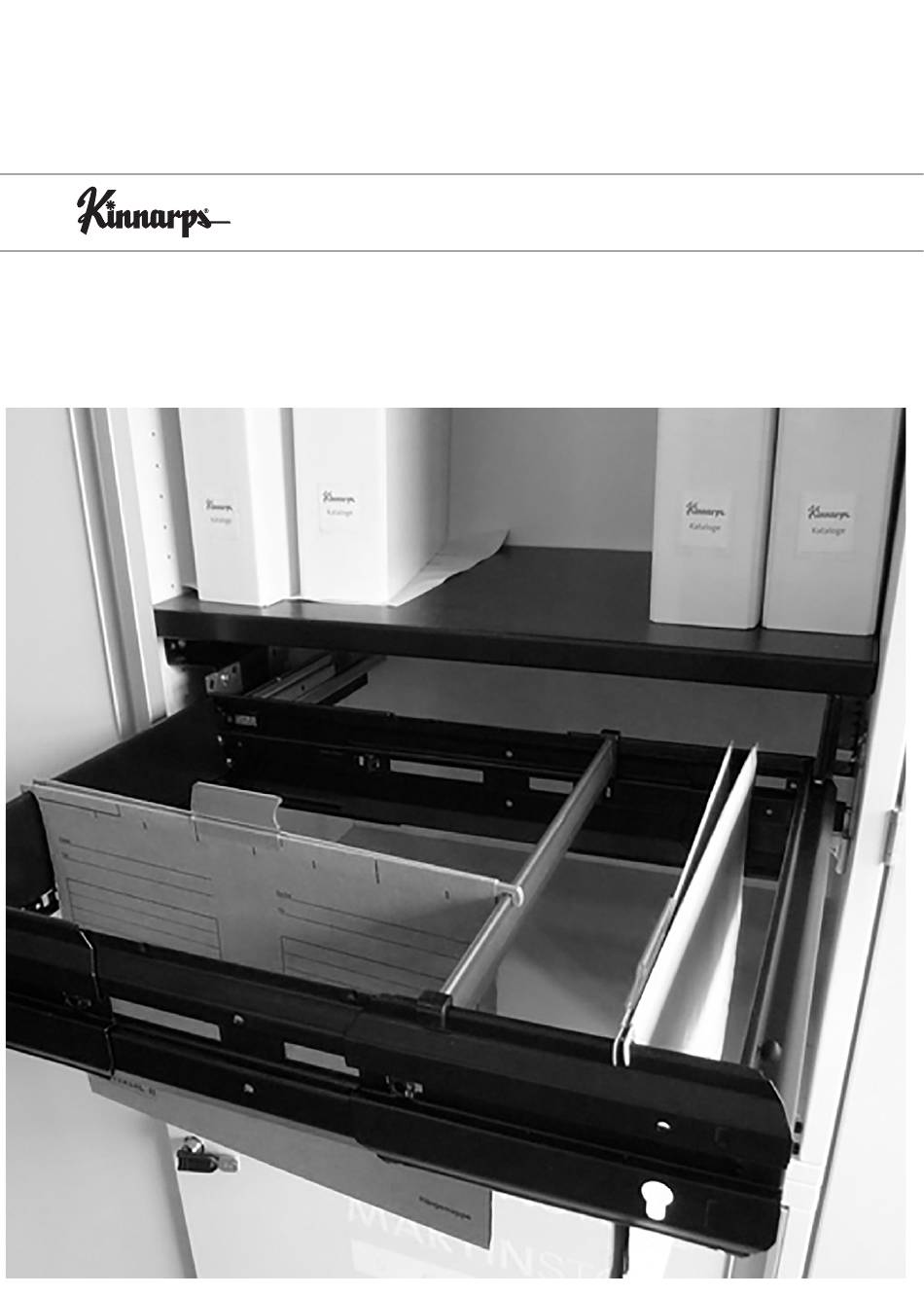

- Seite 1 ORDEMO Hängerahmenmontage für Schiebetürschränke...
-
Seite 3: Montage Der Hängerahmen In Schiebetürschranken Mit Aufdopplung Auf Mittelseite
Montage der Hängerahmen in Schiebetürschranken mit Aufdopplung auf Mittelseite Markieren Sie die gewünschte Montagehöhe Nutzen Sie die Aufdopplung (A) als Schablone der Führung in Flucht der Lochreihenbohrung für die genaue Schraubposition. Das ausge- auf der rechten oder linken Innenseite des stanzte Dreieck (B) der Aufdopplung (A) zeigt Korpus. - Seite 4 Legen Sie jetzt die andere Führung für die Befestigen Sie die Führung auf der Aufdopp- Mittelseite (A) auf die Aufdopplung (B). lung mit den mitgelieferten gewindefurchen- Das ausgestanzte Dreieck (C) zeigt wieder den (schwarzen) Schrauben. nach vorne. Setzen Sie jetzt die Aufdopplung mit der aufgeschraubten Führung auf die Lochreihenbohrung der Mittelseite und verschrauben diese.
- Seite 5 Stecken Sie nun den Bausatz des Teleskop- rahmens zusammen. Fixieren Sie die Bauteile mit den beiliegenden Spannelementen (A) nur locker. So lässt sich der Teleskoprahmen noch auf das endgültige Einbaumaß einstellen.
- Seite 6 Nachdem Sie die passende Breite des Rahmens eingestellt haben setzen Sie den Hängerah- men auf das Führungspaar und schieben ihn komplett ein bis er einrastet. Ziehen Sie die Spannelemente jetzt fest.
- Seite 7 Setzen Sie den Zwischensteg (A) auf Positionieren Sie den Zwischensteg (A) pas- send für die Hängemappen. Für den mittleren Bereich der Auflage muss das transparente Auflageprofil (B) passend zugeschnitten und aufgesteckt werden. Der Hängerahmen sollte eingeschoben wie folgt aussehen.
- Seite 8 ORDEMO Hängerahmenmontage Kinnarps’ business philosophy is simple. We create efficient, long-term, global solutions to improve the way you work and the prosperity of your business. Kinnarps GmbH Technische Änderungen, Druck- Mainzer Straße 183 fehler und Modelländerungen 67547 Worms vorbehalten. T +49 (0) 6241 4003 - 0...
