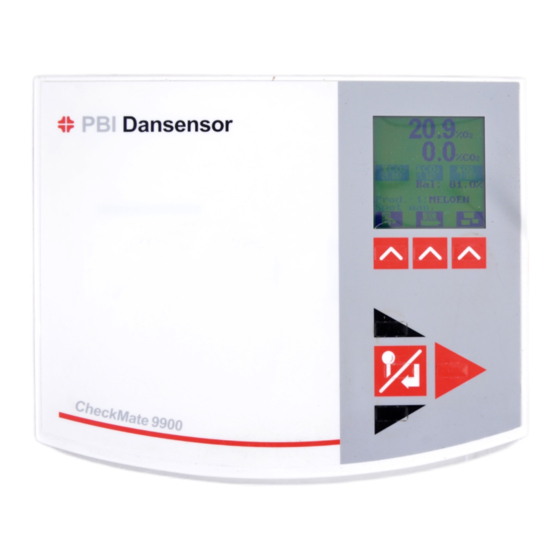

PBI Dansensor CheckMate 9900 Kurzbedienungsanleitung

PBI Dansensor
CheckMate 9900 O
1 Inbetriebnahme
1.1. Stromanschluß
1. Gerät aus der Transportkiste nehmen. Die Transportkiste
aufheben. Das Gerät muß in der Original-Transportkiste
transportiert werden, falls Garantiereparaturen vor-
genommen werden müssen. Andernfalls erlischt die
Garantie.
2. Stromkabel zuerst an das Gerät, dann an das Netz
anschließen (Spannung überprüfen).
3. Die angegebene Vorheizzeit abwarten (max. 10 Min.).
1.2. Probenschlauch zusammensetzen
1. Schlauch, Filter und Nadel zusammensetzen und
anschließen.
Beachten: Der Schlauch muß durch den Nadelstift bis
unmittelbar vor das Filter eingeführt werden.
Fingerschrauben nicht zu fest anziehen, den Schlauch nicht
kürzen und nur Originalteile benutzen.
Beachten: Bei einem Austausch der Nadel muß das
Nadelfilter fest in den Nadelkopf gedrückt werden.
Beachten: Nachdem die Nadel oder der Schlauch
ausgewechselt worden ist, ist eine 20,9% Kalibrierung
notwendig, falls eine Messung an atmosphärischer Luft
mehr als +/- 0,3% variiert.
1.2. Displaykontrast
1. Nach dem Einschalten kann der Kontrast eingestellt wer-
den gedrückt halten und die
drücken und halten
1.2. Standby-Modus
1. Im Messen-Modus
zugehen
2. drücken, um in den Standby-Modus hineinzugehen
Standby-Modus durch Drücken von
Beachten: CheckMate geht nach einer vom Benutzer
eingestellten Zeit ohne Meßvorgänge automatisch in den
Standby-Modus (siehe Misc.setup - Diverse
Konfigurationen)
1.2. Strom aus
Mit den Ruhezustand verlassen und den Sensor
einschalten.
Beachten: CheckMate geht nach einer vom Benutzer
eingestellten Zeit automatisch in den Ruhezustand (siehe
Diverse Konfigurationen).
2 Symbol-Beschreibung
Feste Tasten
• Messen (Start/Stop) / Eingabe (wählen)
______________________________________________________________________________________________
PBI-Dansensor A/S Rønnedevej 18 4100 Ringsted Dänemark Tel.: +45 57 66 00 88 Fax: +45 57 66 00 99
Kurzbedienungsanleitung
CheckMate
Nadelstift
oder Tasten
drücken, um in das Menü hinein-
verlassen
- COPYRIGHT © - Do not print for distribution, only for e-mail use ! -
Deutsch
• Auf ( ) (vorherige Auswahl)
• Ab ( ) (nächste Auswahl)
• Rechts (nächster Bildschirm / nächste Ziffer)
Programmfunktionssymbole (Soft keys
dem Symbol auf dem Display)
• Produktwahl
• Produktkonfiguration
• Drucker-Menü / Drucken
• Abbrechen/ vorheriges Menü
• Standbymodus (nicht im Standby-modus)
• Wartemodus
Angezeigte Symbole
• Max. (hoch) O
• Min. (niedrig) O
3 Messen
Beachten: Die drei verschiedenen Messen-Modi werden im
Produktkonfigurationsmenü konfiguriert.
1.1. Automatische Spot Test Messung
1. Septum auf die Packung kleben
2. Nadel durch das Septum in die Packung stecken
Beachten: Die Nadel darf den Packungsinhalt nicht
berühren
3. Der Meßvorgang beginnt automatisch. Eine Zeitleiste
zeigt die Meßzeit an
4. Wenn die O -Zeitleiste gefüllt ist, ist der O
2
Meßvorgang beendet und die Nadel kann im Nadelhalter
abgelegt werden.
5. Die gemessene O
(rotes Blinken) werden jetzt angezeigt
6. Wenn "Bereit" erscheint, kann eine neue Messung
erfolgen
Beachten: Beim Messen in Packungen mit annähernd 21%
O muß der Meßvorgang manuell durch Drücken der Taste
2
gestartet werden.
1.2. Manuelle Spot Test Messung
1. Septum auf die Packung kleben
2. Das Septum mit der Nadel durchstechen
Beachten: Die Nadel darf den Packungsinhalt nicht
berühren
3. drücken, um Spot Test Messung zu starten. Eine
Zeitleiste gibt die Meßzeit an
4. Der niedrigste oder höchste von 20,9% abweichende
Meßwert wird während des Messens angezeigt
5. Wenn die O -Zeitleiste ausgefüllt ist, ist der O
2
Meßvorgang beendet und die Nadel kann im Nadelhalter
abgelegt werden.
6. Die O und CO
2
werden jetzt angezeigt
1.2. Kontinuierliches Messen in der Packung / Gasstrom
1. Septum auf die Packung kleben
2. Das Septum mit der Nadel durchstechen oder die Nadel
in den Gasstrom halten
Beachten: Die Nadel darf nichts in der Packung oder im
Kurzbedienungsanleitung
/CO
2 2
- Tasten unter
Alarm (rot) / OK (grün)
2
Alarm (rot) / OK (grün)
2
und CO Werte, Bal. und Alarme
2 2
Werte, Bal. und Alarme (rotes Blinken)
2
und CO
2 2
und CO
2 2
