Umsetzer Typ 2313
Bestelldaten
Bezeichnung
Umsetzer

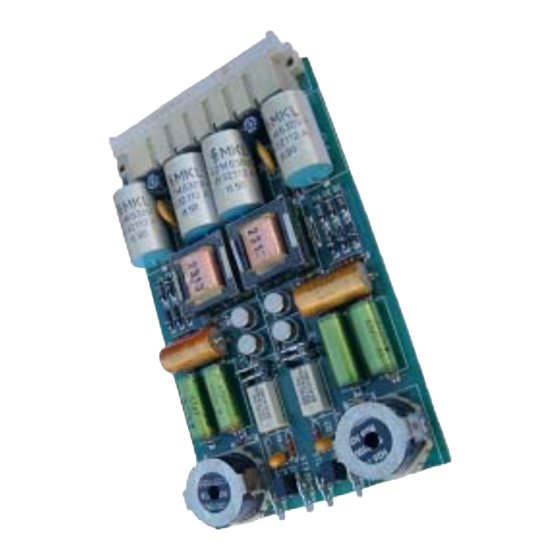

• Einschubbaustein, Europakarte 100 x 160mm
• An nicht eigensichere Telefonnetze anschließbar,
mit eigensicherem Ausgang
• Keine zusätzliche Speisung erforderlich
• Zwei Schnittstellen / Kanäle pro Karte
• Zündschutzart: I M 1 EEx ia I
Anwendung und Funktion
Mit der Zusammenschaltung
Umsetzers Typ 2313 mit weiteren
Geräten erhält man die Telefonanlage
Typ FA 5210/3.
Die Telefonanlage Typ FA 5210/3
besteht aus dem Telefon 5210/3T, dem
Anruflautsprecher 5801 und
Umsetzer Typ 2313. Sie kann an jede
handelsübliche
Telefonzentrale mit
Rufwechselspannung von 25 Hz oder
50 Hz angeschlossen werden.
Die eigensichere Telefonanlage Typ:
FA 5210/3 unterstützt
Telefonzentralen
Impulswahlverfahren als auch solche
mit Mehrfrequenzwahlverfahren.
Die Schutzart des eigensicheren
Telefonstromkreises EEx ia I lässt den
Einsatz in schlagwettergefährdeten
Bereichen im
uneingeschränkt zu.
Der Umsetzer hat die Aufgabe, die
sichere Trennung zwischen
eigensicheren Teil der Telefonanlage
und dem nicht eigensicheren
Telefonnetz zu gewährleisten. Sowohl
die Telefonleitung zwischen Zentrale
und Umsetzer als auch die Verbindung
Typ
2313
zwischen Umsetzer und eigensicherem
des Telefon sind
polungsunabhängig.
wird von
untergebrachten Ortsbatterie gespeist.
Eine zusätzliche Energieversorgung ist
nicht erforderlich.
dem
Der Umsetzer
Steckkarte
analoge
Europakartenformat(100
einer
160mm) aufgebaut und für den
Einbau
Baugruppenträger vorgesehen. Er
sowohl
ist zweikanalig ausgeführt, d.h. auf
mit
einer Steckkarte
unabhängige Umsetzer (Kanäle)
vorhanden. Der Anschluss des
nicht eigensicheren Telefonnetzes
erfolgt über
Steckleiste, der Anschluss der
Bergbau
eigensicheren Telefonstromkreise
erfolgt an
Flachsteckern.
dem
Artikel – Nr.
118 306 01 AX
zweiadrig und
Der Umsetzer
der im Telefon
2313 ist als
im
x
in einen 19"
sind zwei
die rückwärtige
den frontseitigen
