FHF sG2134 Montage Und Installation
Koppelschalter
Inhaltsverzeichnis
Quicklinks
Anbau Universal – Koppelschalter für Taster- oder Stellschalterbetrieb,
Copyright © FHF Bergbautechnik GmbH & Co. KG 03.2007 Technische Änderungen vorbehalten.

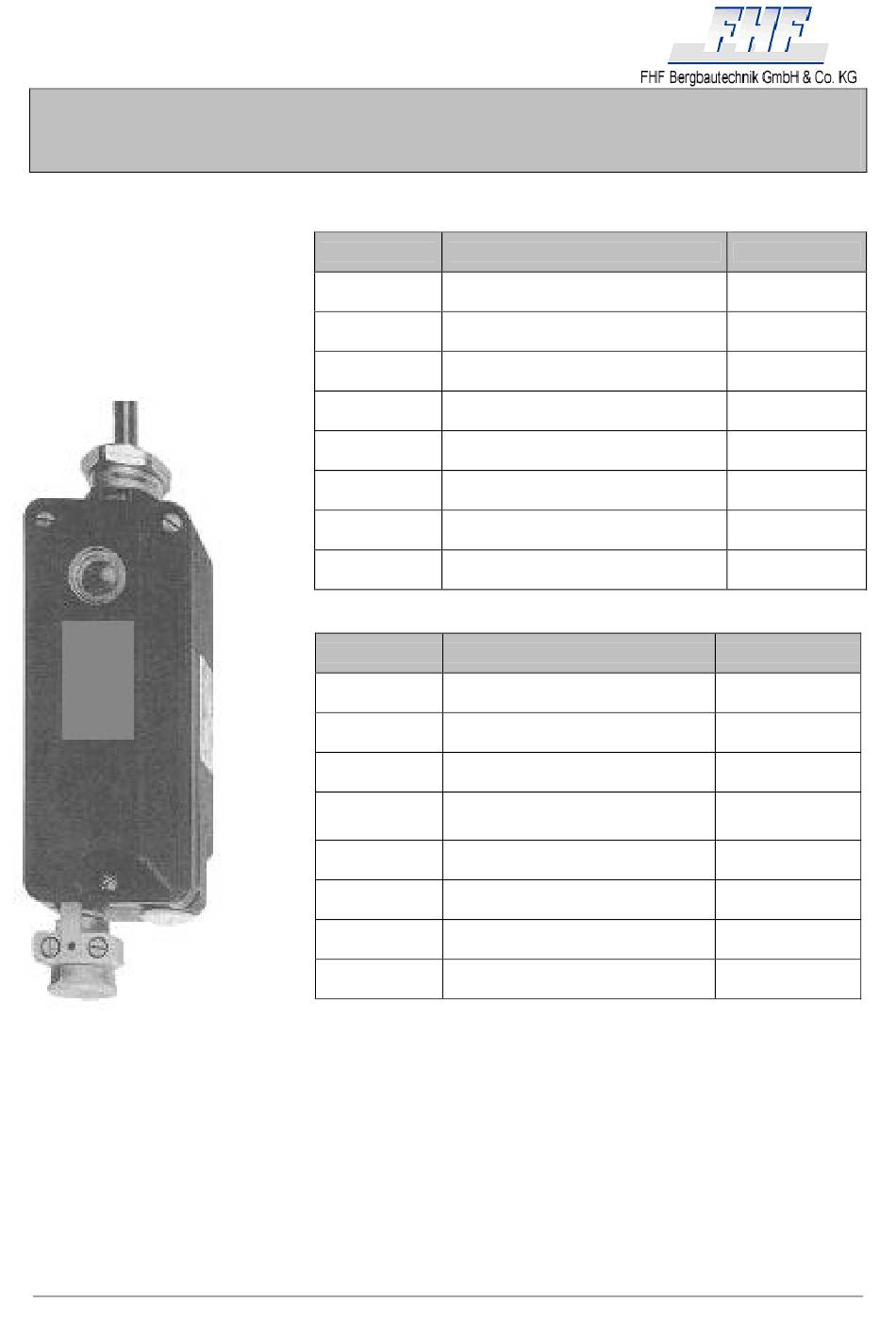

Koppelschalter sG2134
direkte oder indirekte Selbsthaltung, Zeitstufen
Bestelldaten
Varianten mit einstellbaren Ein-/Ausschaltverzögerungszeiten bis 20s
Bezeichnung
Koppelschalter
Koppelschalter
Koppelschalter
Koppelschalter
Koppelschalter
Koppelschalter
Koppelschalter
Koppelschalter
Varianten mit einstellbaren Ein-/Ausschaltverzögerungszeiten bis 40s:
Bezeichnung
Koppelschalter sG2134, 42V / 230V
Koppelschalter sG2134, 24V / 110V
Koppelschalter sG2134, 127V / 240V
Koppelschalter sG2134, 110V
Koppelschalter sG2134, 42V / 230V
Koppelschalter sG2134, 24V / 110V
Koppelschalter sG2134, 127V / 240V
Koppelschalter sG2134, 110V
• Universeller Koppelschalter
• Wirkstromkreis eigensicher mit Leitungsüberwachung
• Zeitverhalten: Ein- und Ausschaltverzögerung einstellbar
• direkte / indirekte Selbsthaltung
• Ausf. 1 Wirkrelais: zwei Schaltebenen (Wechsler) nicht eigen-
sicher
• Ausf. 2 Wirkrelais:
vier Schaltebenen (Wechsler) nicht eigensicher
Typ
sG2134, 42V/230V
, 1 Wirkrelais
AC
sG2134, 24V/110V
, 1 Wirkrelais
AC
sG2134, 127V/240V
, 1 Wirkrelais
AC
sG2134, 110V
, 1 Wirkrelais
DC
sG2134, 42V/230V
, 2 Wirkrelais
AC
sG2134, 24V / 110V
, 2 Wirkrelais
AC
sG2134, 127V / 240V
, 2 Wirkrelais
AC
sG2134, 110V
, 2 Wirkrelais
DC
Typ
, 1 Wirkrelais
AC
, 1 Wirkrelais
AC
, 1 Wirkrelais
AC
, 1 Wirkrelais
DC
, 2 Wirkrelais
AC
, 2 Wirkrelais
AC
, 2 Wirkrelais
AC
, 2 Wirkrelais
DC
:
Artikel – Nr.
333 010 01 AX
333 010 11 AX
333 010 21 AX
333 010 31 AX
333 020 01 AX
333 020 11 AX
333 020 21 AX
333 020 31 AX
Artikel – Nr.
333 010 01 01 AX
333 010 11 01 AX
333 010 21 01 AX
333 010 31 01 AX
333 020 01 01 AX
333 020 11 01 AX
333 020 21 01 AX
333 020 31 01 AX
Seite 1
Inhaltsverzeichnis
Inhaltszusammenfassung für FHF sG2134
- Seite 1 • Zeitverhalten: Ein- und Ausschaltverzögerung einstellbar • direkte / indirekte Selbsthaltung • Ausf. 1 Wirkrelais: zwei Schaltebenen (Wechsler) nicht eigen- sicher • Ausf. 2 Wirkrelais: vier Schaltebenen (Wechsler) nicht eigensicher Copyright © FHF Bergbautechnik GmbH & Co. KG 03.2007 Technische Änderungen vorbehalten. Seite 1...
- Seite 2 Durchführung der eigensiche- terteil und gewölbtem Deckel, einge- ren Stromkreise und einem Blindstop- baut. Deckel und Unterteil sind unter fen Pg16 ausgestattet. Zwischenlage einer Dichtung mit drei Schrauben verschraubt. Copyright © FHF Bergbautechnik GmbH 03.2007 Technische Änderungen vorbehalten. Seite 2...
-
Seite 3: Maß- Und Anschlussbild
T3: (Sonderausführung) 0,2 ≤ T3 ≤ 40 s Einschalt (Anzugs-) ver- zögerung DIP 1 = ON: Interne Quittierung DIP 1 = OFF: Externe Quittierung DIP 2 = OFF: A-Schalterbetrieb DIP 2 = ON: AB-Tasterbetrieb Copyright © FHF Bergbautechnik GmbH 03.2007 Technische Änderungen vorbehalten. Seite 3... -
Seite 4: Funktionsweise
Sicherheitskoppelschalter sG 2134 Funktionsweise Der Koppelschalter sG2134 beinhaltet die mit Wirk- und Rückmeldestromkreis bezeichneten Baugruppen, die Wirkbefehle von der eigensicheren auf die nicht eigensichere Seite und Rückmeldungen in Rückrichtung über- tragen. EEx ib I EEx e I PwrSupply gn/ge In RR... -
Seite 5: Versorgungsstromkreis
110V DC-Ausführung: Ader sw Ader rt Anschluss von 110V DC, Polarität muss nicht beachtet werden Ader gn/ge Schutzleiter-Anschluss (PE). Bei anliegender Netzspannung leuchtet LED H4 („Power“ / grün). Copyright © FHF Bergbautechnik GmbH 03.2007 Technische Änderungen vorbehalten. Seite 5... -
Seite 6: Bedienelemente Und Deren Funktion
Ausgang wird un- Quittierung“. verzüglich ausgeschaltet und Zwangsabschaltung durch Blinkbetrieb H3 angezeigt. Rücksetzen des Quittierfehlers durch Zurücknahme des W-Befehls. Ausschaltverzögerung T2 wird hierzu vom sG2134 unwirksam geschaltet! Copyright © FHF Bergbautechnik GmbH 03.2007 Technische Änderungen vorbehalten. Seite 6... - Seite 7 Hinweis: Potentiometer T1 ist nur in der Betriebsart „Externe Quittierung“ wirksam. T2: Potentiometer: zum Einstellen der Wirkbefehl - Ausschalt (Abfall)-Verzögerung T2 Einstellbereich: 0,2 s ≤ T2 ≤ 20 s (bei den Standardausführungen des sG2134) Einstellbereich: 0,2 s ≤ T2 ≤ 40 s (bei den Sonderausführungen des sG2134) T3: Potentiometer: zum Einstellen der Wirkbefehl –...
- Seite 8 Maximale Eingangsspannung U 153 V (bei 127 V Netzanschluss) Maximale Eingangsspannung U 288 V (bei 240 V Netzanschluss) Netzstromkreise: DC-Netzanschluss 110 V (Leitungsadern sw-rt) Maximale Eingangsspannung U 132 V Copyright © FHF Bergbautechnik GmbH 03.2007 Technische Änderungen vorbehalten. Seite 8...
- Seite 9 Eingang In WR B (KL. 6 - 7) denendgliedern (D2.). Nicht parallelschaltbar mit weiteren Koppelschaltern. 135 Hz Nennfrequenz der Halbwellenüberwachung 3km maximale Länge der Anschlussleitung bei R’ ≤ 72 Ω/km und C’ ≤ 72 nF/km Copyright © FHF Bergbautechnik GmbH 03.2007 Technische Änderungen vorbehalten. Seite 9...
- Seite 10 Prüfung und Zulassung -Zündschutzart I M 2 EEx m [ib] I -Zulassungsnummer DMT 03 ATEX E 030 X Kennzeichnung Das Typenschild des Koppelschalters sG2134 ist folgendermaßen gekennzeichnet: Firma FHF Bergbautechnik D-42551 Velbert SG2134 I M 2 EEx m [ib] I DMT 03 ATEX E 030 X Nicht eigensich.
-
Seite 11: Wartung
Sicherheitskoppelschalter sG 2134 Montage/Installation Der Koppelschalter sG2134 ist mit dem Gewindestutzen in eine geeignete Bohrung eines zugelassenen Ge- häuses der Zündschutzart "Erhöhte Sicherheit" einzuschrauben und gesichert zu befestigen. Die Gehäuse- wandstärke /Stärke der Flansche muss minimal 3mm betragen, um die erforderliche mechanische Festigkeit zu gewährleisten. -
Seite 12: Warn- Und Sicherheitshinweise
Sicherheitskoppelschalter sG 2134 Warn- und Sicherheitshinweise Bei dem Koppelschalter sG2134 handelt es sich um ein schlagwettergeschütztes Gerät der Gruppe I. Nachstehende Warn- und Sicherheitshinweise sind besonders zu beachten: Der Anschluss und die Installation des Betriebsmittels hat unter Beachtung der angegebenen Zündschutzart gemäß...
