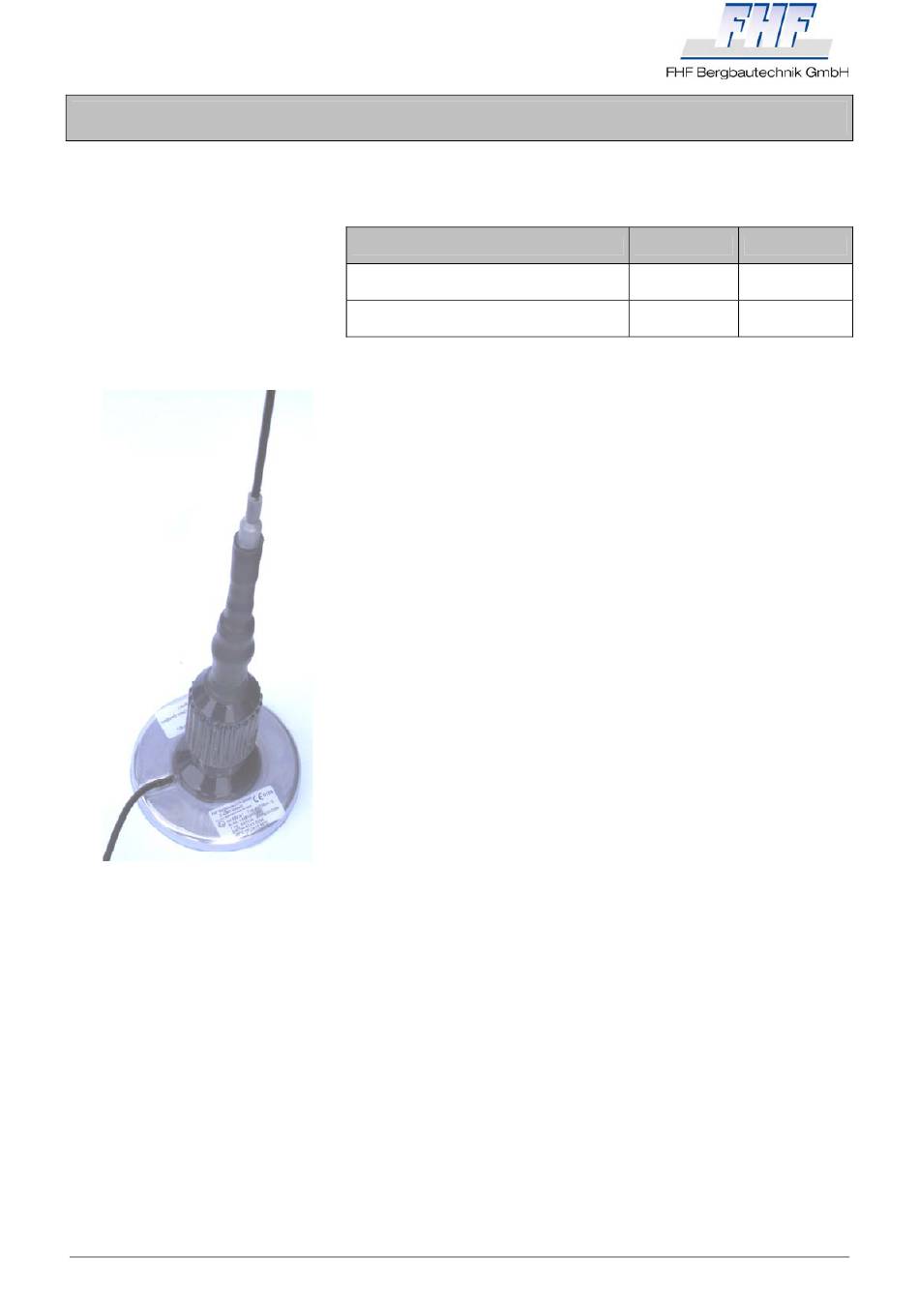

Antenne ANTM03/2
Bestelldaten
Bezeichnung
Antenne Mobilstation
HF - Koppler
• Betrieb nur in Verbindung mit HF Koppler HFI01
• Verkürzte λ/4-Antenne
• Frequenzbereich 27 / 35 MHz
• Max. HF-Leistung 1 Watt
• Zündschutzart: I M 1 EEx ia I
Anwendung
Die Antenne ANTM03/2 ist eine
verkürzte λ/4-Antenne für den Fre-
quenzbereich 27 / 35 MHz. Sie ist mit
einem magnetischen Fuß ausgerüstet.
Im Anschlussteil über dem Antennen-
fuß ist die konfektionierte HF - Koax -
Antennenzuleitung fest angeschlossen.
Die Antenne Typ ANTM03/2 ist durch
eine feste Installation mit dem HF
Koppler Typ HFI01 zu verbinden und
darf nur in dieser Zusammenschaltung
betrieben werden.
Typ
Artikel – Nr.
ANTM03/2
133 812 03 AX
HFI01
133 812 13 AX
Die Antenne ANTM03/2 mit HF –
Koppler HFI01 ist über eine Anten-
nenzuleitung (vorzugsweise Koaxka-
bel RG213 oder äquivalent) mit einer
gesondert bescheinigten Funkstation
zu verbinden.
Das Aufsetzen oder Anbauen der
Antenne ANTM03/2 auf Gehäusen
elektrischer Geräte ist verboten.
Durch ein Hinweisschild auf dem
Antennenfuß wird der Betreiber zu
dieser Besonderheit informiert.
Seite 1
Werbung
Inhaltszusammenfassung für FHF ANTM03/2
- Seite 1 Installation mit dem HF Koppler Typ HFI01 zu verbinden und Durch ein Hinweisschild auf dem darf nur in dieser Zusammenschaltung Antennenfuß wird der Betreiber zu betrieben werden. dieser Besonderheit informiert. Copyright © FHF Bergbautechnik GmbH 03.2004 Technische Änderungen vorbehalten. Seite 1...
- Seite 2 Antenne ANTM03/2 Maßbild Antenne ANTM03/2 1060mm ∅ 125mm Maßbild HF – Koppler HFI01 Copyright © FHF Bergbautechnik GmbH 03.2004 Technische Änderungen vorbehalten. Seite 2...
-
Seite 3: Montage Und Demontage
Die Antenne und der HF Koppler sind wartungsfrei und enthalten keine zu wartenden Teile. Entsorgung Die Entsorgung der Verpackung und der verbrauchten Teile hat gemäß den Bestimmungen des Landes, in dem das Gerät installiert wird, zu erfolgen. Copyright © FHF Bergbautechnik GmbH 03.2004 Technische Änderungen vorbehalten. Seite 3... -
Seite 4: Technische Daten
Maßbild Gewicht ANTM03/2 ca. 1,6 kg Gewicht HFI01 ca. 0,7 kg Kennzeichnung Das Typenschild der Antenne ANTM03/2 ist folgendermaßen gekennzeichnet: Firma: FHF Bergbautechnik GmbH D-42551 Velbert Germany ANTM03/2 I M 1 EEx ia I DMT 02 ATEX E 096 0158 F. -
Seite 5: Warn- Und Sicherheitshinweise
Das Gerät ist dann eine Gefahr für das Leben des Betreibers und kann die Zündung einer explosionsfähigen Atmosphäre verursachen FHF Bergbautechnik GmbH Tel:(02051) 270 – 0 Eintrachtstr. 95 Fax: (02051) 270-366 D-42551 Velbert Mail: info@fhf-bt.de URL :www.fhf-bt.de Copyright © FHF Bergbautechnik GmbH 03.2004 Technische Änderungen vorbehalten. Seite 5...
