Errichterhandbuch Tastatur
Einbau- und Inbetriebnahmeanleitung
Eingabeeinheit Primor RE
Montagevorbereitung
Von
der
Vorderseite
bohrungen M5 mit ausreichender Gewinde-
tiefe
und
eine
(Kabeldurchlass/ Verbindungsachse) in die
Tresortür einbringen.
Der
Bohrungsdurchmesser
Durchgangsbohrung darf max. 11,4mm
betragen.
02 APxxx-Teil 2a-Errichterhandbuch Tastatur V2.04.docx
vier
Gewinde-
Durchgangsbohrung
für
die

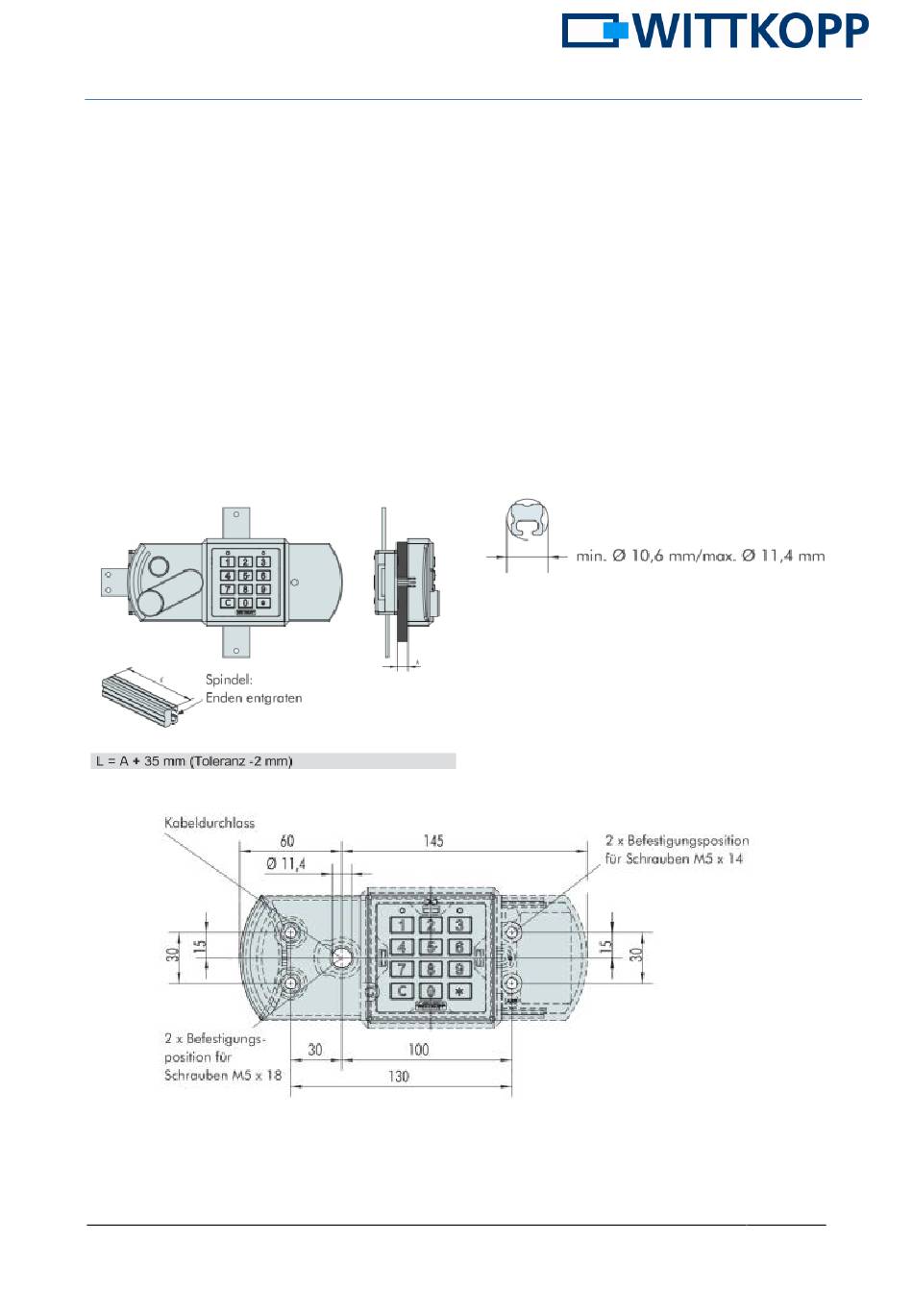

Der Vierkant bedingt einen minimalen
Durchmesser von 10,6mm.
Die
Spindellänge
in
Schlössern vom Typ P100 errechnet sich
aus der Summe aus Türstärke und in
Schloss und Tastatur geführter Achslänge
von 35mm. (Toleranz -2mm.)
Verbindung
mit
5 / 16
