DAB solarDAB 2 Handbuch
Digitales dab/ukw (fm)-rds-solarradio
Inhaltszusammenfassung für DAB solarDAB 2

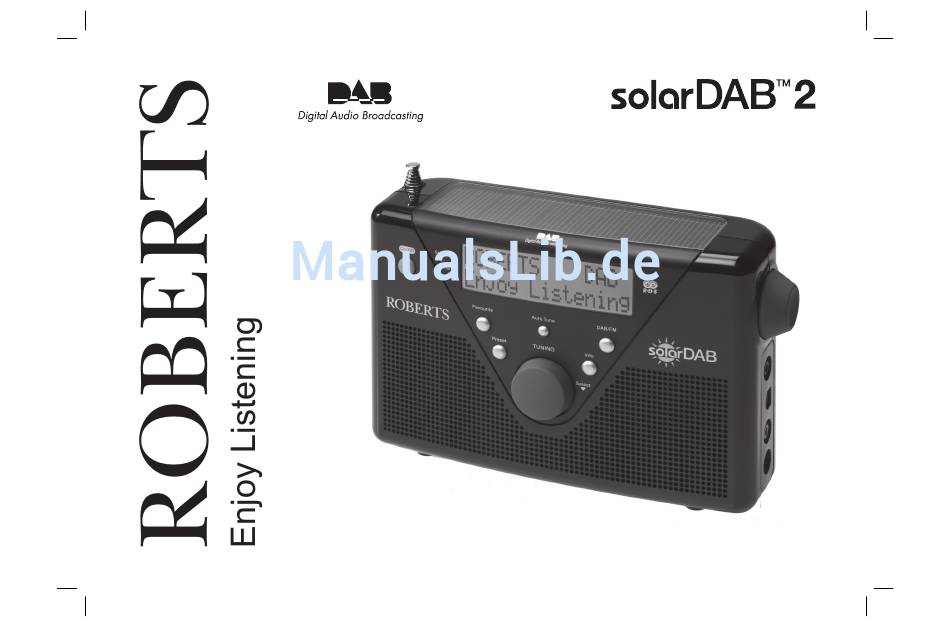

- Seite 1 Digitales DAB/UKW (FM)-RDS-Solarradio Bitte lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch.
-
Seite 2: Inhaltsverzeichnis
Lautstärkeumfangsteuerung (DRC) - DAB ....13 Garantie ................30 Benutzung Ihres Radios - Sendersuchlauf - UKW (FM) ..................14 Manuelles Einstellen - UKW (FM) .......15 Anzeigemodi - UKW (FM) ..........16 Favoritentaste ...............17 Aufrufen Ihrer Favoritensender ........17 Voreingestellte Sender DAB und UKW (FM) ....18... -
Seite 3: Bedienelemente
Bedienelemente (Vorderseite) 1. Tuner 5. Teleskopantenne 9. Auto-Tune-Taste 2. Voreinstellungstaste 6. Solarindikator 10. DAB / UKW (FM)-Taste 3. Favoritentaste 7. Lade-/ ‘Akku Schwach’-Indikator 11. Infotaste 4. Ein/Aus Taste 8. LCD-Anzeige 12. Lautsprecher... - Seite 4 Bedienelemente 13. Lautstärkeregler 14. Kopfhörerbuchse 15. USB-Anschluss 16. AUX-Anschluss 17. Gleichstromanschluss 18. Batteriefach...
-
Seite 5: Batteriebetrieb Mit Wiederaufl Adbaren Batterien
Batteriebetrieb mit wiederaufl adbaren Batterien - im Lieferumfang enthalten (siehe auch Seite 24) 1. Entfernen Sie den Deckel von dem Batteriefach auf der Rückseite des Geräts indem Sie den Deckel leicht nach innen und dann nach unten in der Richtung der Pfeile in dem Diagramm schieben. 2. -
Seite 6: Batteriebetrieb Mit Alkalibatterien
Sollte das Radio für eine längere Zeit nicht benutzt werden, dann empfehlen wir, die Batterien aus dem Radio zu entfernen. • Aus Gründen der Sparsamkeit empfehlen wir, das solarDAB 2 im Normalbetrieb mit einem Netzteil zu betreiben, und den Batteriebetrieb nur gelegentlich oder als Reserve zu benutzen. Sofern ein längerer Batteriebetrieb vorgesehen ist, ist der Einsatz wiederaufl... -
Seite 7: Benutzung Des Ac-Netzteils
Benutzung des AC-Netzteils 1. Schließen Sie den Netzteilstecker an den DC-IN-Anschluss auf der rechten Seite Ihres Radios an. 2. Schließen Sie das Netzteil an eine herkömmliche Steckdose an. Sobald das Netzteil an das Radio und an das Hauptnetz angeschlossen ist, wird der Batteriebetrieb automatisch unterbrochen. -
Seite 8: Benutzung Von Solarenergie
Benutzung von Solarenergie Wichtig - Das Solarpanel funktioniert auch wenn das Radio HINWEIS: Die beste Solarleistung wird erzielt, wenn die Sonne direkt von ausgeschaltet ist. oben strahlt, und nicht von Wolken, Laub, Vorhängen oder dergleichen verdeckt wird. In bestimmten Situationen und unter schlechten Lichtverhältnissen kann das Solarpanel nicht effektiv arbeiten und sollte 1. -
Seite 9: Benutzung Ihres Radios - Dab
Anzeige wird „Welcome to DAB” anzeigen. 3. Wenn dies das erste Mal ist, dass das Radio angeschaltet wird, dann wird eine Schnellsuche (QuickScan) des Frequenzbereichs III DAB Kanäle ausgeführt. Wurde das Radio vorher schon benutzt, dann wird der zuletzt eingestellte Sender ausgewählt. -
Seite 10: Senderauswahl- Dab
Senderauswahl - DAB 1. Die obere Zeile in der Anzeige zeigt den Namen der gegenwärtig eingestellten Station an. 2. Drehen Sie am Tuner um in der unteren Zeile der Anzeige durch die Liste der verfügbaren Sender zu blättern. Drehen Sie den Tuner solange, bis den Sender fi... -
Seite 11: Anzeigemodi - Dab
Program type Zeigt die Art des ausgewählten Senders an, z. B. Pop, Klassik, Nachrichten etc.. c. Multiplex-Name Zeigt den Namen des DAB-Multiplexes an, zudem den gegenwärtig gehörten Sender. d. Time and date Zeigt die aktuelle Uhrzeit und das aktuelle Datum e. -
Seite 12: Sendersuche - Dab
1. Drücken Sie auf die Auto-Tune-Taste (Auto Tune) und lassen Sie diese wieder los. Die Anzeige zeigt „Scanning ...“ an, während das Radio einen Scan der Band III DAB Kanäle durchführt. Sobald ein neuer Sender gefunden wird, vergrößert sich die Zahl auf dem Zähler, der auf der rechten Seite der Anzeige zu fi... -
Seite 13: Manuelles Einstellen- Dab
3. Drücken Sie auf den Tuner und lassen Sie ihn wieder los, um den gewünschten Kanal auszuwählen. Das Diagramm wird die Signalstärke anzeigen, und die untere Zeile wird den Namen des DAB-Multiplexes (einer Gruppe von Radiosender) anzeigen. Die gefundenen Sender werden zu der im Radio gespeicherten Liste hinzugefügt. -
Seite 14: Lautstärkeumfangsteuerung (Drc) - Dab
Drücken Sie auf den Tuner um die Einstellung zu bestätigen. Die Anzeige wird zum normalen Abstimmungsmode zurückkehren. Hinweis: Nicht alle DAB-Sendungen sind für die DRC-Funktion geeignet. Wenn die Sendung DRC nicht unterstützt, bleibt die DRC-Einstellung des Radios wirkungslos. -
Seite 15: Benutzung Ihres Radios - Sendersuchlauf- Ukw (Fm)
Benutzung Ihres Radios - Sendersuchlauf- UKW (FM) 1. Ziehen Sie die Teleskopantenne vorsichtig heraus. 2. Drücken Sie die EIN/AUS-Taste, um Ihr Radio einzuschalten. 3. Drücken Sie die DAB/UKW-Taste, um das Frequenzband UKW (FM) auszuwählen. 4. Drücken Sie die Auto-Tune-Taste und lassen Sie sie sofort wieder los. -
Seite 16: Manuelles Einstellen - Ukw (Fm)
Manuelles Einstellen - UKW (FM) 1. Drücken Sie die EIN/AUS-Taste, um Ihr Radio einzuschalten. 2. Drücken Sie die DAB/UKW-Taste, um das Frequenzband UKW (FM) auszuwählen. Ziehen Sie die Teleskopantenne für UKW-Empfang (UKW/FM) vorsichtig aus. 3. Drehen Sie den Tuner um eine Station zu suchen. Jeder Klick des Tuners ändert die Frequenz um 50 kHz nach oben oder unten... -
Seite 17: Anzeigemodi - Ukw (Fm)
Anzeigemodi - UKW (FM) Im UKW-Modus kann für die untere Anzeigezeile eine der folgenden Anzeigeoptionen eingestellt werden: 1. Drücken Sie die Infotaste, um durch die verschiedenen Optionen zu blättern. a. Scrolling text Zeigt Lauftexte an, z. B. Interpret/Titel, Telefonnummer des Senders etc b. -
Seite 18: Favoritentaste
Schritte: 1. Ziehen Sie die Teleskopantenne vorsichtig heraus und schalten Sie Ihr Radio an. 2. Wählen Sie das gewünschte Wellenband (DAB oder FM) und stellen Sie, wie auf den vorherigen Seiten beschrieben, den gewünschten Radiosender ein 3. Halten Sie die Favoritentaste gedrückt (für 5 Sekunden) bis die Anzeige „Favorit gespeichert“... -
Seite 19: Voreingestellte Sender Dab Und Ukw (Fm)
Sie können in jedem Modus eine beliebe Anzahl von Voreinstellungen durchführen. Sie können einfach zwischen der Anzeige aller DAB-Sender (oder aller UKW- Sender) und der Anzeige nur der voreingestellten Sender wechseln. In dem Fall, dass sich Ihre Vorlieben oder Bedürfnisse ändern, kann für jeden Sender oder Frequenz, die also im Rahmen der Voreinstellung gekennzeichnet wurde, diese Kennzeichnung wieder einfach rückgängig... -
Seite 20: Ukw (Fm) Stereo/Mono (Nur Für Kopfhörer)
UKW (FM) Stereo/Mono (nur für Kopfhörer) 1. Wenn die gerade empfangene Station schwach ist, dann kann etwas Zischen hörbar sein (besonders wenn man mit Kopfhörern zuhört). Um dies zu verringern, drücken Sie den Tuner und lassen Sie ihn wieder los, so dass in der Anzeige „Switch to Mono“ angezeigt wird. Ihr Radio wird in den Mono-Modus wechseln. -
Seite 21: Suchempfi Ndlichkeit- Ukw (Fm)
Radio bietet für die Auto-Such-Funktion eine Nah/Fern-Option an. 1. Drücken Sie die EIN/AUS-Taste, um Ihr Radio einzuschalten. 2. Falls nötig, drücken Sie die DAB/UKW-Taste, um das Frequenzband UKW (FM) auszuwählen. 3. Halten Sie die Infotaste solange gedrückt, bis in der Anzeige „FM Scan Zone“... -
Seite 22: Softwareversion
Die Anzeige der Softwareversion kann nicht verändert werden und wird nur zu Ihrer Information angezeigt. 1. Um die Softwareversion anzuzeigen, stellen Sie sicher, dass Ihr Radio in DAB-Modus ist und halten Sie die Infotaste für 2 Sekunden gedrückt. 2. Drehen Sie den Tuner solange, bis auf der Anzeige Softwareversion“... -
Seite 23: Das Zurücksetzen Des Systems (System Reset)
Systems (System Reset) wiederherzustellen. Dies wird die Radioeinstel- lungen auf die Werkseinstellungen zurücksetzen. Die Voreinstellungen werden nicht mehr vorhanden sein und die Liste der DAB-Radiosender wird leer sein. Wenn Sie in einen anderen Teil des Landes umgezogen sind und die Liste der lokalen DAB-Radiosender, die nicht mehr verfügbar sind, löschen wollen,... -
Seite 24: Kopfhörerbuchse
1. Sie können eine Stereo- oder Mono-Audioquelle (z. B. CD-Spieler, MP3-Spieler, etc.) an den AUX-Abschluss anschließen. 2. Drücken Sie die EIN/AUS-Taste, um Ihr Radio einzuschalten. Halten Sie die DAB/UKW-Taste solange gedrückt, bis auf der Anzeige „AUX IN“ angezeigt wird.. Bitte beachten Sie, dass der AUX-Eingabemodus nur dann gewählt werden kann, wenn ein Stecker in den Anschluss gesteckt wurde. -
Seite 25: Ein Paar Anmerkungen Zu Den Batterien
Ein paar Anmerkungen zu den Batterien Wiederaufl adbare Batterien Mit Ihrem solarDAB 2 Radio können Sie mehrere Stromquellen nutzen. Ihr solarDAB 2 verwendet eine Reihe verschiedener Methoden um korrektes Sie können Ihr Radio mit dem hocheffi zienten Netzteil an das Stromnetz und sicheres Aufl... - Seite 26 Wenn Sie das Radio im Batteriebetrieb benutzen, dann bleibt der Um Gefahren und Verletzungen vorzubeugen, Batterieindikator ausgeschaltet bis die Batterien aufgebraucht sind. beachten Sie bitte folgende Richtlinien Der Batterieindikator wird dann für kurze Zeit rot aufl euchten bevor sich das Radio selbständig ausschaltet. Dies verhindert ein übermäßiges Die unsachgemäße Benutzung von Batterien kann ein Auslaufen, Entladen der Batterien, welches ansonsten die Batterien schädigt und Überhitzen oder eine Explosion zur Folge haben.
-
Seite 27: Anzeigenhintergrundbeleuchtung
Anzeigenhintergrundbeleuchtung 1. Im Batteriebetrieb erleuchtet die Hintergrundbeleuchtung bei Drücken einer beliebigen Taste für ungefähr 12 Sekunden. 2. Im Netzbetrieb bleibt die Hintergrundbeleuchtung an, solange das Radio eingeschaltet ist. USB-Anschluss für Softwareupgrades Nach der Veröffentlichung von Software-Upgrades fi nden Sie Informationen zum Aktualisieren Ihrer Radio-Software auf www.robertsradio.co.uk... -
Seite 28: Allgemeines
• Damit gute Belüftung gewährleistet ist, empfehlen wir, das Gerät so erscheint.. Die Benutzung des DAB-Bandes wird empfohlen, wo immer es zu aufzustellen, dass ein Mindestabstand (10 cm werden empfohlen) möglich ist, da es in Sachen Qualität und Interferenzfreiheit normalerweise zu anderen Gegenständen eingehalten wird. -
Seite 29: Technische Merkmale
Technische Merkmale Schaltkreis Strombedarf Netz AC 100 240 V 50/60 Hz (Netzteil) Lautsprecher 63 mm Batterien 3 x LR6 (Größe AA) Ausgangsleistung 1 Watt Batterielebensdauer Kopfhörerbuchse 3,5 mm Durchmesser Alkalibatterien: Bis zu 20 Stunden bei Hörbetrieb - 4 AUX-Anschluss 3,5 mm Durchmesser Stunden täglich, normale Lautstärke. -
Seite 30: Notizen
Notizen ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ -
Seite 31: Garantie
Garantie Dieses Gerät bietet eine zwölfmonatige Garantie ab Lieferdatum an den Erstbesitzer, für Störungen aufgrund fehlerhafter Verarbeitung oder Schäden an den Bauteilen. Zur Geltendmachung der Garantie ist die unten dargestellte Vorgehensweise zu beachten. Sollte während der Garantiedauer irgendein Bauteil oder sonstiges Teil nicht funktionieren, so wird es kostenlos repariert oder ersetzt. Die Garantie deckt nicht ab: 1. - Seite 32 http://www.robertsradio.co.uk Issue 2 DE © 2009 Roberts Radio Limited...
