Installations- und Wartungsanleitung
NEUMO
Typ VC - Gehäuseabdichtung BioConnect®
Typ HVC - Gehäuseabdichtung BioConnect®
TCVC – Gehäuseabdichtung Tri-Clamp
1. Bitte lesen Sie diese Anleitung sorgfältig durch
NEUMO BioFlow Rückschlagventile dürfen nur in Übereinstimmung mit dieser Installations-
und Wartungsanleitung verwendet, installiert und repariert werden.
Beachten Sie alle geltenden und betrieblichen Vorschriften und Bestimmungen.
Im Falle einer Leckage oder Beschädigung, rufen Sie einen qualifizierten Service-
techniker.
Bei Weiterbetrieb kann es zum Systemausfall oder generellen Gefährdungen kommen.
Vor der Wartung sollte gewährleistet sein, dass das System vor und hinter dem Ventil
drucklos ist.
2. Beschreibung

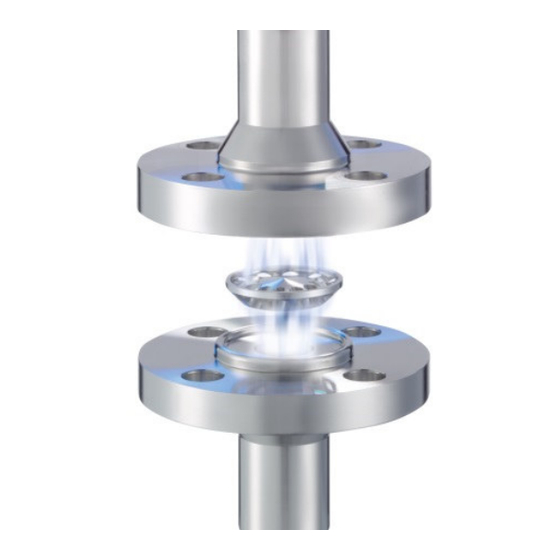

Bei den Ventiltypen VC und TCVC handelt es sich um Rückschlagventile für die vertikale
Installation, der Typ HVC ist für den horizontalen Einbau bestimmt.
Alle Modelle weisen eine einfache Konstruktion auf, welche den Durchfluss eines Mediums in
die eine Richtung erlaubt und den Rückfluss in die andere Richtung verhindert.
Die Ventile bestehen aus folgenden Komponenten:
1.) Gehäuseoberteil (VC / TCVC) / Deckel (HVC)
2.) Gehäuseunterteil (VC / TCVC) / Gehäuse (HVC)
3.) Flowstop
4.) O-Ring BioConnect®
5.) Schrauben (VC /HVC)
6.) Muttern (VC)
7.) Clampklammer (TCVC)
Installations- und Wartungsanleitung
NEUMO BioFlow Rückschlagventile
VC und HVC Gehäuseabdichtung BioConnect®
TCVC Gehäuseabdichtung Tri-Clamp
Rückschlagventile
Seite 1
NEUMO GmbH + Co. KG
Henry-Ehrenberg-Platz
75438 Knittlingen / Germany
Tel. +47 (0) 7043 36-0
info@neumo.de – www.neumo.de
Rev 04
27.10.2015
MDO
Werbung
Inhaltszusammenfassung für Neumo BioFlow VC
- Seite 1 Typ HVC - Gehäuseabdichtung BioConnect® TCVC – Gehäuseabdichtung Tri-Clamp 1. Bitte lesen Sie diese Anleitung sorgfältig durch NEUMO BioFlow Rückschlagventile dürfen nur in Übereinstimmung mit dieser Installations- und Wartungsanleitung verwendet, installiert und repariert werden. Beachten Sie alle geltenden und betrieblichen Vorschriften und Bestimmungen.
-
Seite 2: Beschreibung
Anfrage). Die Ventiltypen VC und HVC sind innen zusätzlich elektropoliert. 3. Bestimmungsgemäßer Betrieb NEUMO BioFlow Rückschlagventile der Typen VC und HVC können in Gas- und Flüssigkeitsanwendungen, bis zu einem Betriebsdruck von 16 bar (232 psi, Druckstufe PN 16) betrieben werden. Für den Typ TCVC sind 10 bar (145 psi, Druckstufe PN 10) zulässig. -
Seite 3: Demontage / Montage
NEUMO GmbH + Co. KG Henry-Ehrenberg-Platz 75438 Knittlingen / Germany Tel. +47 (0) 7043 36-0 info@neumo.de – www.neumo.de 4.3 Rückschlagventil Typ HVC Die Ventile müssen in einer horizontalen Rohrleitung installiert werden, wobei der Deckel stets nach oben positioniert sein muss, um eine sichere Funktion zu gewährleisten. - Seite 4 NEUMO GmbH + Co. KG Henry-Ehrenberg-Platz 75438 Knittlingen / Germany Tel. +47 (0) 7043 36-0 info@neumo.de – www.neumo.de NEUMO Rückschlagventile Typ VC - Gehäuseabdichtung BioConnect® 5.) Schrauben 1.) Gehäuseoberteil 3.) Flowstop 4.) O-Ring BioConnect® 2.) Gehäuseunterteil 6.) Muttern Installations- und Wartungsanleitung Rev 04 NEUMO BioFlow Rückschlagventile...
- Seite 5 NEUMO GmbH + Co. KG Henry-Ehrenberg-Platz 75438 Knittlingen / Germany Tel. +47 (0) 7043 36-0 info@neumo.de – www.neumo.de NEUMO Rückschlagventile Typ HVC - Gehäuseabdichtung BioConnect® 5.) Schrauben 1.) Gehäuseoberteil 3.) Flowstop 4.) O-Ring BioConnect® 1.) Gehäuseunterteil Installations- und Wartungsanleitung Rev 04 NEUMO BioFlow Rückschlagventile...
- Seite 6 NEUMO GmbH + Co. KG Henry-Ehrenberg-Platz 75438 Knittlingen / Germany Tel. +47 (0) 7043 36-0 info@neumo.de – www.neumo.de NEUMO Rückschlagventile TCVC – Gehäuseabdichtung Tri-Clamp 1.) Gehäuseoberteil 4.) Dichtung 7.) Clampklammer 3.) Flowstop 1.) Gehäuseunterteil Installations- und Wartungsanleitung Rev 04 NEUMO BioFlow Rückschlagventile 27.10.2015...
