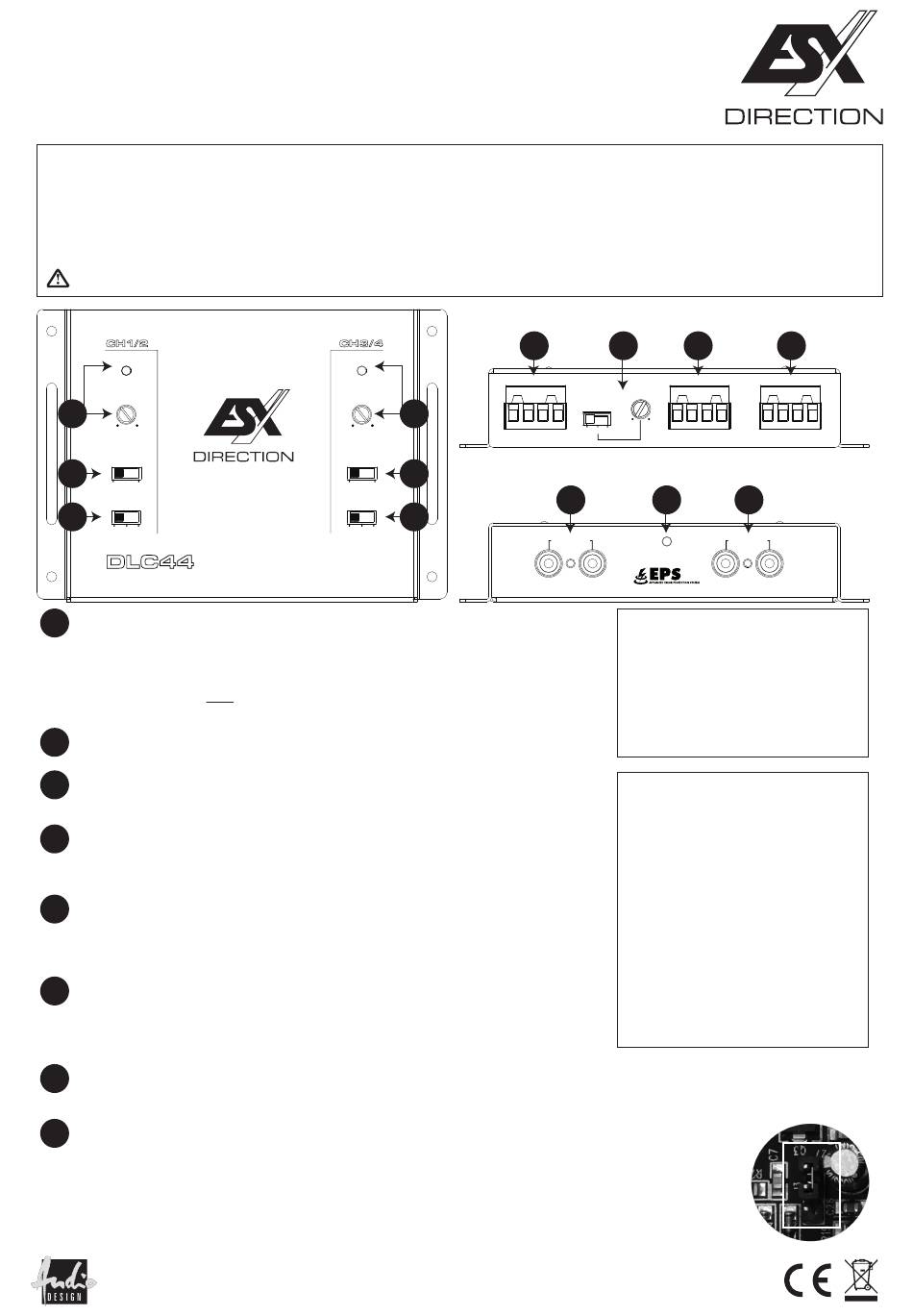

ESX DLC44 Installationshinweise

DLC44
HIGH END 4-CH LINE CONVERTER
40 V RMS INPUT / 9 V RMS OUTPUT
BESTIMMUNGSGEMÄSSER GEBRAUCH
Dieses Gerät ist nur für den Gebrauch in Fahrzeugen mit +12V Stromversorgung und negativer Masse geeignet. Das Gerät dient dazu, die Hochpegelsignale der Lautsprecherausgänge eines
Steuergeräts/Autoradios in Vorverstärkersignale (Niederpegelsignale) zu konvertieren, damit diese an weiteren Audiogeräten wie Verstärkern oder Prozessoren benutzt werden können.
INSTALLATIONSHINWEISE
Klemmen Sie sicherheitshalber vor Installation des Geräts den Massepol Ihr Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. Achten Sie darauf, dass das Gerät sicher befestigt
wird und bei der Montage keine wichtigen Komponenten des Fahrzeugs beschädigt werden.
Bitte achten Sie beim Anschliessen stets auf die korrekte Polarität aller Anschlüsse!
CLIP
LEVEL
4
MIN MAX
3 VOLTAGE
1~15V 15~40V
5
EPS LOAD
10R 150R 600R
Stromversorgung & Einschaltsignal
1
Schließen Sie hier entsprechend die Kabel an.
REM OUT Steuersignalausgang des generierten Einschaltsignals für andere Geräte wie z.B. Verstärker oder Prozessoren.
REM IN Steuersignaleingang des Einschaltsignals vom Steuergerät/Autoradio
+12V +12 Volt Stromanschluss:
Die Plusleitung MUSS mit einer separaten 3A Kabelsicherung abgesichert werden.
GND
Masseanschluss: Verbinden Sie diesen mit einem geeigneten Massepunkt im Fahrzeug.
Lautsprechereingänge (Hochpegelsignal)
2
Schließen Sie hier entsprechend die Lautsprecherkabel aus dem Steuergerät/Autoradio an.
Eingangsspannung
3
Mit diesen Schaltern können Sie die Eingangsspannung des jeweiligen Kanalpaars von
1 ~ 15 Volt / RMS auf 15 ~ 40 Volt / RMS schalten.
Eingangsempfindlichkeit
4
Mit diesen Reglern stellen Sie die gewünschte Ausgangsspannung in Bezug auf die Eingangsspannung für das jeweilige
Kanalpaar ein. Achten Sie dabei auf die CLIP LED und drehen Sie die Eingangsempfindlichkeit zurück, falls diese rot
aufleuchtet. Gegebenenfalls müssen Sie für das beste Ergebnis den Schalter VOLTAGE entsprechend verstellen.
EPS PRO Schutzschaltung
5
Die Hochpegelsignal-Eingänge sind mit dem "Error Protection System" (EPS PRO) ausgestattet, damit bei Anschluss an
OEM-Werksradios keine Funktionen beeinträchtigt oder Fehlermeldungen in den Fahrzeugspeicher geschrieben werden.
Mit EPS LOAD können Sie den Eingangswiderstand der Schutzschaltung für das jeweilige Kanalpaar einstellen.
Beachten Sie dazu die Hinweise rechts.
Einschaltoption
6
DC Die Einschaltung erfolgt per DC-Offset, sobald das Radio/Steuergerät angeschaltet wird.
VOX
Die Einschaltung erfolgt per Signalerkennung, sobald der DLC44 ein Eingangssignal bemerkt.
Mit dem Regler VOX SENS. kann die jeweilige Eingangsempfindlichkeit angepasst werden.
REM IN Die Einschaltung erfolgt per angeschlossenem Einschaltsignal des Steuergeräts/Autoradios.
Vorverstärkerausgänge (Niederpegelsignal)
7
Schließen Sie hier entsprechend die Audiokabel (RCA/Cinch) an, die Sie dann mit den Vorverstärkereingängen
des Verstärkers oder Prozessors verbinden, welchen Sie ansteuern möchten.
POWER LED
8
Leuchtet diese auf, ist das Gerät betriebsbereit.
STECKBRÜCKE FÜR „SCHWEBENDE" MASSE
Sollten Störgeräusche von der Lichtmaschine zu hören sein, können Sie die angeschlossene Masse des Fahrzeugs vom Vorverstärkersignal trennen.
Klemmen Sie dafür zuerst den Kabelstecker der Stromversorgung am Gerät ab und öffnen dann vorsichtig das Gehäuse mittels geeignetem Werkzeug. Im Geräteinnern
befindet sich etwa in der Mitte der Platine eine kleine Steckbrücke. Ziehen mit einer Zange vorsichtig die Steckbrücke heraus und stecken Sie auf den anderen Steckplatz.
Dadurch wird eine schwebende Masse (Floating Ground) erzeugt. Bauen Sie danach das Gehäuse wieder zusammen und schließen das Gerät zum Betrieb wieder an.
Am Breilingsweg 3 · D-76709 Kronau/Germany · Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.audiodesign.de · www.esxaudio.de · © Audio Design GmbH, All Rights Reserved
CLIP
LEVEL
MIN MAX
VOLTAGE
1~15V 15~40V
EPS LOAD
10R 150R 600R
HIGH END 4-CH LINE CONVERTER
40 V RMS INPUT / 9 V RMS OUTPUT
2
SPEAKER INPUTS
MAX. 40V RMS
4
CH1 CH1 CH2 CH2
+ – + –
3
7
5
LINE OUTPUTS
UP TO 9V RMS
CH3
6 1
POWER INPUTS
VOX SENS.
AUTO
TURN-ON
MIN MAX
OFF VOX DC
+12V REM REM GND
OUT IN
8 7
LINE OUTPUTS
UP TO 9V RMS
POWER
PRO
CH4 CH1
Technische Daten:
Frequenzgang: – 1 dB 5 Hz ~ 57 kHz
– 3 dB 2 Hz ~ 70 kHz
Klirrfaktor (THD+N): < 0,0008 %
Signal-Rauschabstand: > 112 dB
Eingangsspannung: 1 ~ 40 Volt / RMS
Ausgangsspannung: bis zu 9 Volt / RMS
Abmessungen: 100 x 28 x 140 mm
EPS LOAD Eingangswiderstand:
10R
Wenn am Ausgang des Radios/Steuergeräts oder
Verstärker ein Lautsprecher angeschlossen war.
150R
Wenn am Ausgang vorher werksseitig ein
Verstärker/Booster angeschlossen war.
Empfehlenswert bei VW / Audi / Skoda.
600R
Wenn am Ausgang vorher werksseitig ein
Verstärker/Booster angeschlossen war.
Empfehlenswert bei BMW oder wenn DLC44 parallel
zu einem noch angeschlossenen Lautsprecher
betrieben wird, um z.B. ein Subwoofer-Signal zu
erzeugen.
2
SPEAKER INPUTS
MAX. 40V RMS
CH3 CH3 CH4 CH4
+ – + –
CH2
