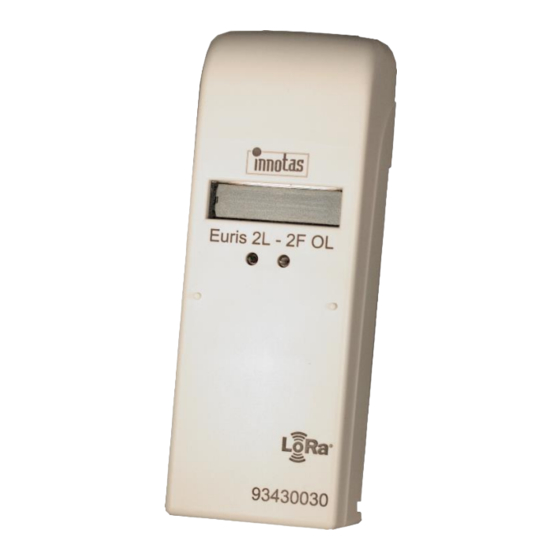

innotas elektronik EURIS-2L-2F-OL Montage- Und Betriebsanleitung
Elektronischer heizkostenverteiler
Vorschau ausblenden
Andere Handbücher für EURIS-2L-2F-OL:
- Montage- und betriebsanleitung (22 Seiten)
Verwandte Anleitungen für innotas elektronik EURIS-2L-2F-OL
Inhaltszusammenfassung für innotas elektronik EURIS-2L-2F-OL

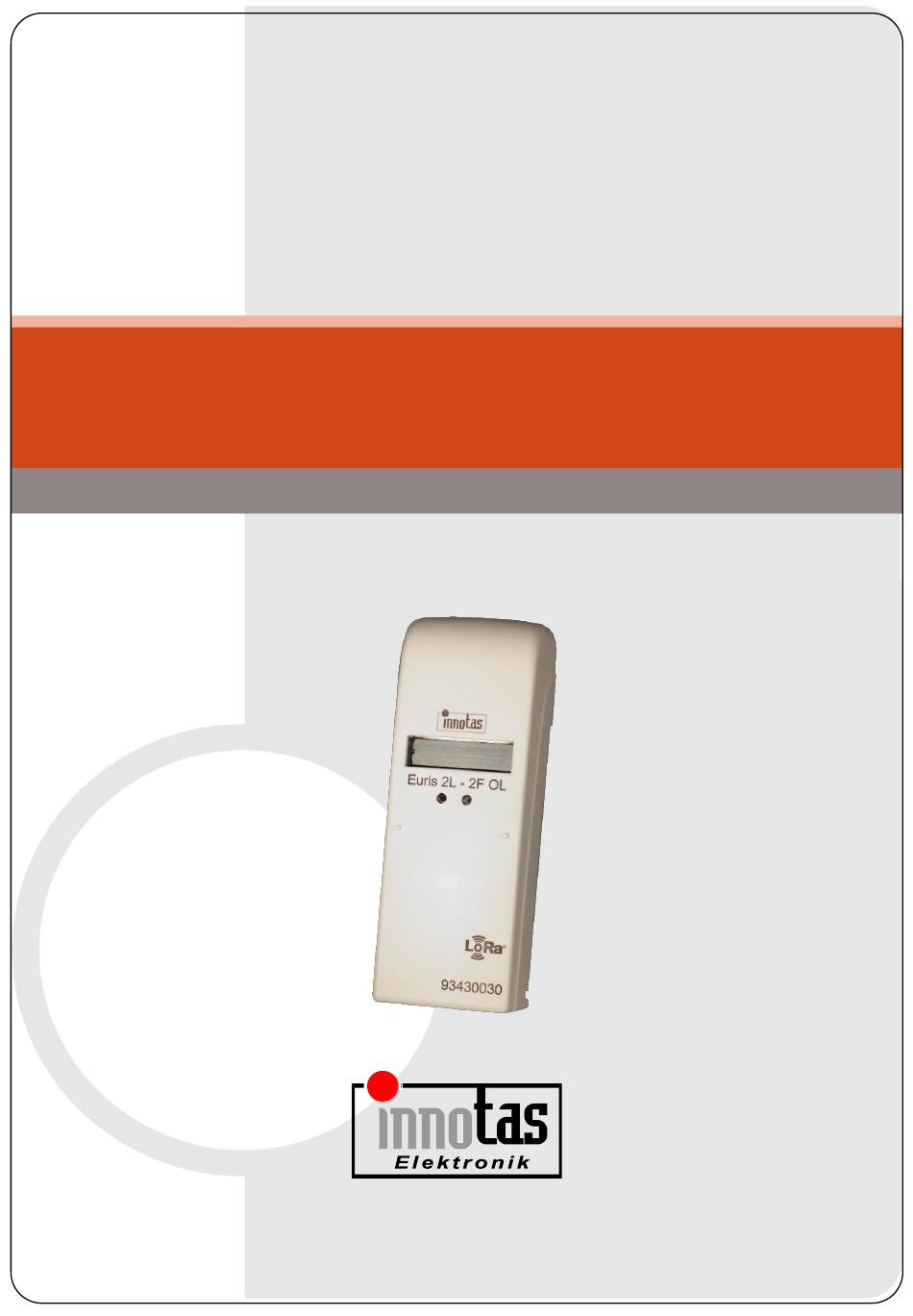

- Seite 1 Montage- und Betriebsanleitung Elektronischer Heizkostenverteiler (EHKV) EURIS 2L mit LoRa-WAN Funk „EURIS-2L-2F-OL“ INNOTAS ELEKTRONIK GMBH 06 Oktober 2020 Verfasst von: INNOTAS Elektronik GmbH...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis ......................2 EVISIONSVERZEICHNIS ........................ 3 ERWENDUNGSZWECK ..........................3 ARIANTEN ......................... 3 ÜHLERGERÄT ......................3 UNKSCHNITTSTELLE ....................3 PTISCHE CHNITTSTELLE ...................... 3 ARIANTE ERNFÜHLER ............................. 4 NZEIGE ....................4 NZEIGEN IM AGERMODE ....................4 NZEIGEN IM ETRIEBSMODE ....................... 6 ELBSTÜBERWACHUNG ....................... -
Seite 3: Revisionsverzeichnis
2 Revisionsverzeichnis Ä EVISION ATUM NDERUNG 06 Oktober 2020 Erstausgabe... -
Seite 4: Verwendungszweck
MONTAGE- UND BETRIEBSANLEITUNG ELEKTRONISCHER HEIZKOSTENVERTEILER (EHKV) EURIS 2L MIT LORA-WAN 3 Verwendungszweck Der elektronische Heizkostenverteiler ist ein Messgerät, der bei der Erwärmung von Räumen mit Heizkörpern, die Wärmeverteilung misst. Mit Hilfe der Heizkörperparameter und der ermittelten Werte der EHKV’s lassen sich in Korrelation zur gelieferten Energie die Verbräuche der einzelnen Heizkörper ermitteln. -
Seite 5: Anzeige
5 Anzeige Der EHKV besitzt eine 7 stellige LCD Display Anzeige. Der Displaydurchlauf wird nur in der Zeit zwischen 6:00 Uhr und 22:00 Uhr aktiviert. Dabei schaltet sich das Display für die Anzeige aller 2min ein. Vor der Geräteaktivierung befindet sich der EHKV im Lagermode (Auslieferungszustand). 5.1 Anzeigen im Lagermode Der EHKV wird ab Werk mit Parametern nach Kundenwunsch oder mit Standartwerten parametriert. - Seite 6 - Fühlerversion (2F/FF) (1 sek.) alternativ: Fernfühlerversion optional: KQ-Wert (bei Produktskala) (1 sek.) Bei Einheitsskala entfällt die Anzeige bei Bedarf: Fehler nur bei schwerwiegendem Fehler wie Sabotage, Speicherfehler, Fühlerbruch und Fühlerkurzschluss, welche die weitere Arbeit des Gerätes verhindern (nicht bei Batt low) Der Fehler wird alternierend angezeigt, 1s an und 1s aus...
-
Seite 7: Selbstüberwachung
6 Selbstüberwachung Der EHKV überwacht während seines Betriebes die wichtigsten Grundfunktionen und Elemente um eine ordnungsgemäße Funktion zu gewährleisten und mögliche Fehler rechtzeitig zu signalisieren. 6.1 Sabotageerkennung Die Sabotageerkennung dient der Registrierung des Entfernens des angebauten EHKV‘s vom Heizkörper. Dabei wird die Trennung des metallischen Rückenteils vom EHKV festgestellt und in einem Fehlerbit signalisiert. -
Seite 8: Anbau Und Inbetriebnahme
7 Anbau und Inbetriebnahme Vor dem Anbau und der Aktivierung sollten die Geräte dem LoRa-Server bekanntgemacht werden (Kommissionierung). Dazu sind dem Server die DEVEUI, APPEUI und DEVKEY bekanntzugeben. Zum Vereinfachen des Prozesses bekommen Sie einen „elektronischen Lieferschein“, eine csv Datei mit allen Nummern der gelieferten Geräte. -
Seite 9: Platten- Und Sonderheizkörper (Schweissmontage)
7.1.1.3 Plombe Für eine vorschriftsmäßige Montage liegt jedem EHKV eine Plombe bei. 7-3 P LOMBE 7.1.1.4 Platten- und Sonderheizkörper (Schweissmontage) Schweissbolzen: M3x10 M3x12 M3x15 Schaftmutter M3 SchlitzmutterM3 7-4 Z UBEHÖR FÜR LATTEN UND ONDERHEIZKÖRPER 7.1.1.5 Gliederheizkörper Gleitmutter 33/51 (55mm) Gleitmutter 14/32 (36mm) Je nach Bedarf mit Schraube M4x35 / M4x45 / M4x55 zu montieren! 7-5 Z... -
Seite 10: Alu-Heizkörper
7.1.1.7 für Konvektoren Konvektorbügel komplett 7-7 Z UBEHÖR FÜR ONVEKTOREN 7.1.1.8 Alu-Heizkörper 2 Knebel für Alu-Heizkörper zu montieren mit 2 Schrauben M3x25 alternativ: 2 Blechschrauben 4,2x25 7-8 Z UBEHÖR FÜR EIZKÖRPER 7.1.1.9 Optische Verlängerungen 2 optische Verlängerungen zum Abdecken entstandener Farbschäden nach der Umrüstung von Röhrchen auf HKV. -
Seite 11: Montage
7.1.2 Montage 7-11 M 7-10 L ONTAGE ÄRMELEITER ÜHLERSCHUTZ Der Wärmeleiter wird gemäß Montagevorschrift (Langlöcher nach unten) am Heizkörper montiert. An der Rückseite des EHKV ist der Fühlerschutz zu entfernen (s. Abb.7-12 Entfernung Fühlerschutz 2) 7-13 E 7-12 E NTFERNUNG NTFERNUNG ÜHLERSCHUTZ ÜHLERSCHUTZ... -
Seite 12: Inbetriebnahme
7.2 Inbetriebnahme 7.2.1 Aktivierung des Gerätes Der EHKV wird ab Werk verpackt geliefert. Er befindet sich dabei im „Lagermode“. Dabei wird die Anzeige rollierend wie in Punkt 5.1 angezeigt. Der EHKV ist im Lagermode inaktiv, es läuft nur die interne Uhr. Wenn keine speziellen Kundeneinstellungen gewünscht werden, wird der EHKV mit folgenden Standardeinstellungen ausgeliefert: ... -
Seite 13: Parametrierung Über Irda Optokopf
8.1 Parametrierung über IrDa Optokopf Der EHKV ist mittels eines Standard IrDa Optokopf parametrierbar. In Verbindung mit der kostenfreien Software LST (LoRa-Setup-Tool) können die folgenden Parameter verändert werden: Datum und Uhrzeit Zählerstand Stichtag (monatlich, jährlich) Stichtagsmonat (bei Stichtag jährlich) ... -
Seite 14: Join-Prozess
8.3.3 JOIN-Prozess In der Verbindungseinstellung OTAA (Werkseinstellung) fragt das Gerät ins LoRa-WAN Netzwerk mit seiner Gerätekennung der DEVEUI und der Applikation-kennung der APPEUI beim Netzwerk eine Verbindung an. Das Protokoll ist dabei mit dem DEVKEY verschlüsselt. Der Server antwortet dem Gerät, wenn er es kennt. -
Seite 15: Heizkörper-Bewertung
Kc - Bewertungsfaktor. Dieser Faktor hängt vom Heizkörpertyp ab. Nur die Anwendung eines entsprechenden Kc – Wertes gewährleistet eine richtige Abrechnung. Eine Kc-Wert Tabelle liegt auf der Innotas Elektronik-Webseite. 9.2 Skalierung Das Gerät ist in Einheits- oder Produktskala konfigurierbar. Standardmäßig werden Geräte mit Einheitsskala ausgeliefert. -
Seite 16: Beispiel Zur Berechnung
9.4 Beispiel zur Berechnung Angenommen wird der Einsatz eines 2F Kompaktgerätes mit Einheitsskale. Nach dem Anbau muss bis zum nächsten Abrechnungszeitpunkt der Heizkörpertyp bestimmt werden. Für die Typbestimmung dienen Datenblätter des Herstellers oder Erkennungsdienste wie WeBeS oder Thermosoft2000. Mit dem ermittelten Heizkörpertyp und dessen Leistung K werden die K Werte z.B. -
Seite 17: Vorgehensweise Zum Findung Der Richtigen K C Werte
9.5 Vorgehensweise zur Findung der richtigen Kc Werte Für die Ermittlung des richtigen Kc Wertes für den jeweiligen Heizkörper gehen Sie wie folgt vor: Bestimmung der Gruppe bzw. Bauform des Heizkörpers (Gliederheizkörper, Plattenheizkörper usw) Bestimmung einzelner konstruktiver Merkmale wie : Rippenform, Wasseranschlüsse, Lamellenform usw. -
Seite 18: Technische Daten
10 Technische Daten Normen EN 61000-4-2, EN 61000-4-3, EN 55011 Messprinzip 2-Fühlersystem / (1-Fühlersystem) Kompakt t = 35C/95C (55°C/95°C) Temperatur-Einsatzgrenzen 2-Fühler (1-Fühler) Fernfühler t = 35C/105C 0°C…55°C Betriebstemperatur -25°C…55°C kurzzeitig 70°C Lagertemperatur Prozessor 8 Bit - Controller Temperaturfühler 2 Sensoren NTC Anzeige LCD mit 7 Stellen... -
Seite 19: Warn - Und Sicherheitshinweise
11 Warn- und Sicherheitshinweise Der EHKV EURIS 2L darf nicht bei Dampf-, Fußboden- und Deckenstrahlheizungen sowie bei kombinierten Ventil- und klappengesteuerten Heizkörpern angewendet werden. Es sei denn, die Klappensteuerung ist ausgebaut oder stillgelegt. Bei Heizkörpern mit Zusatzgebläse oder Heizpatrone ist die Montage nur bei Stilllegung dieser elektrischen Zusatzeinrichtung zulässig.
