Einspannen Des Bohrers - Bonus Sbm 710 Originalbetriebsanleitung

Schlagbohrmaschine 710 W
b) Schieben Sie den Griff über das Schnellspannbohrfutter auf die
Maschine.
c) Positionieren Sie ihn so, dass er am Hauptgehäuse anliegt und Sie
bequem arbeiten können. Für Rechts-/ und Linkshänder gibt es in der
Regel unterschiedlich günstige Positionen.
d) Drehen Sie die Flügelschraube fest zu und vergewissern Sie sich, dass
der Zusatzgriff fest sitzt.
Tiefenanschlag:
Mit dem Tiefenanschlag (1) können Sie die Bohrtiefe begrenzen:
a) Betätigen Sie die Tiefenanschlag-Arretierung (9).
b) Führen Sie den Anschlag in die Öffnung am Zusatzgriff ein. Lassen Sie
den Taster los. Die Mechanik verzahnt sich mit dem Anschlag und er
sitzt fest.
c) Zum Positionieren des Anschlages betätigen Sie den Taster (9) und
stellen die gewünschte Bohrtiefe ein. Beachten Sie, dass die Skala auf
dem Anschlag nur als Hilfestellung dient. Je nach Bohrergröße und
Länge muss der Anschlag immer wieder neu verstellt werden. Für
exaktes Arbeiten vermessen Sie den Abstand von der Bohrerspitze bis
zur Spitze des Tiefenanschlags, oder bohren ein Probeloch.
Warnung
Vergewissern Sie sich stets, dass der Zusatzhandgriff korrekt
angebracht und befestigt ist, bevor Sie mit dem Arbeiten beginnen,
um Unfälle und Verletzungen zu vermeiden! Der Zusatzhandgriff
verbessert die Kontrolle über das Elektrowerkzeugen. Arbeiten Sie
nie ohne Zusatzhandgriff!

7.3 Einspannen des Bohrers

Warnung
Verwenden Sie keine verformten, stumpfen oder beschädigten
Bohrer!
Achten Sie auf den Einsatzbereich der verwendeten Bohrer!
Bohrer können beim Einsatz sehr heiß werden. Lassen Sie die
Bohrer abkühlen, bevor Sie einen Wechsel durchführen!
12

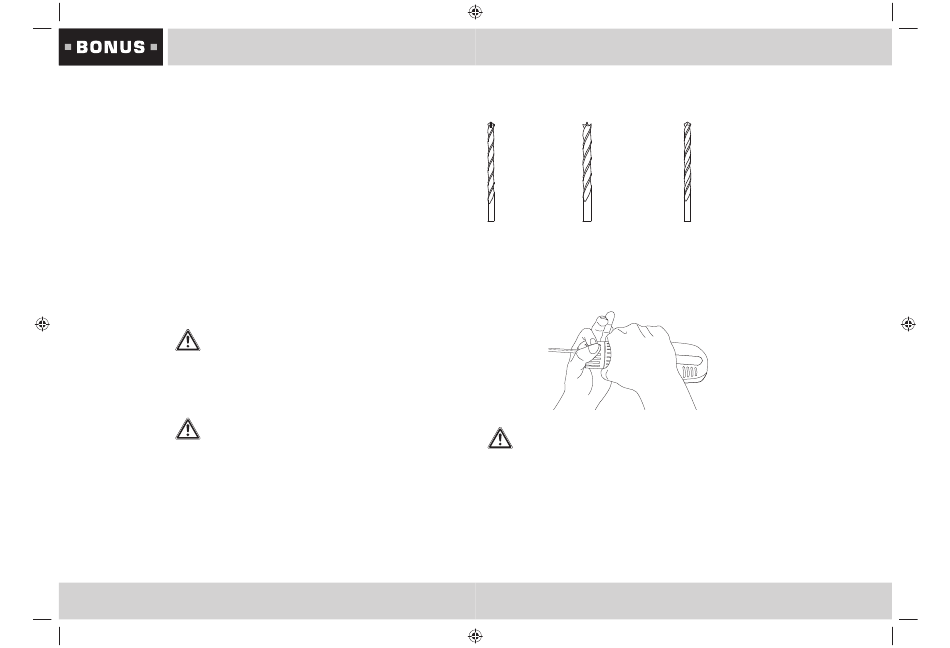

a) Wählen Sie den Bohrer, der für Ihre Anwendung geeignet ist:
Steinbohrer für Holzbohrer
Stein und Beton
Für Schlagbohren Für Schlagbohren
geeignet ungeeignet
b) Drehen Sie das Schnellspannbohrfutter (2) mit beiden Händen auf, bis
die Öffnung groß genug ist, um den Bohrer einzuführen.
c) Stecken Sie den Bohrer so weit wie möglich in die Bohrfutteröffnung.
d) Drehen Sie das Bohrfutter zu, indem Sie den hinteren Teil des
Bohrfutter festhalten und den vorderen Teil mit der anderen Hand fest
zudrehen. Achten die darauf, dass der Bohrer mittig zwischen allen drei
Backen eingespannt ist und fest sitzt.
Warnung
Nachdem Sie einige Bohrungen vorgenommen haben, ziehen Sie
den Netzstecker aus der Steckdose und prüfen Sie erneut den
festen Sitz des Bohrers.
Art.-Nr . 911280
Metallbohrer
Für Schlagbohren
ungeeignet
13
