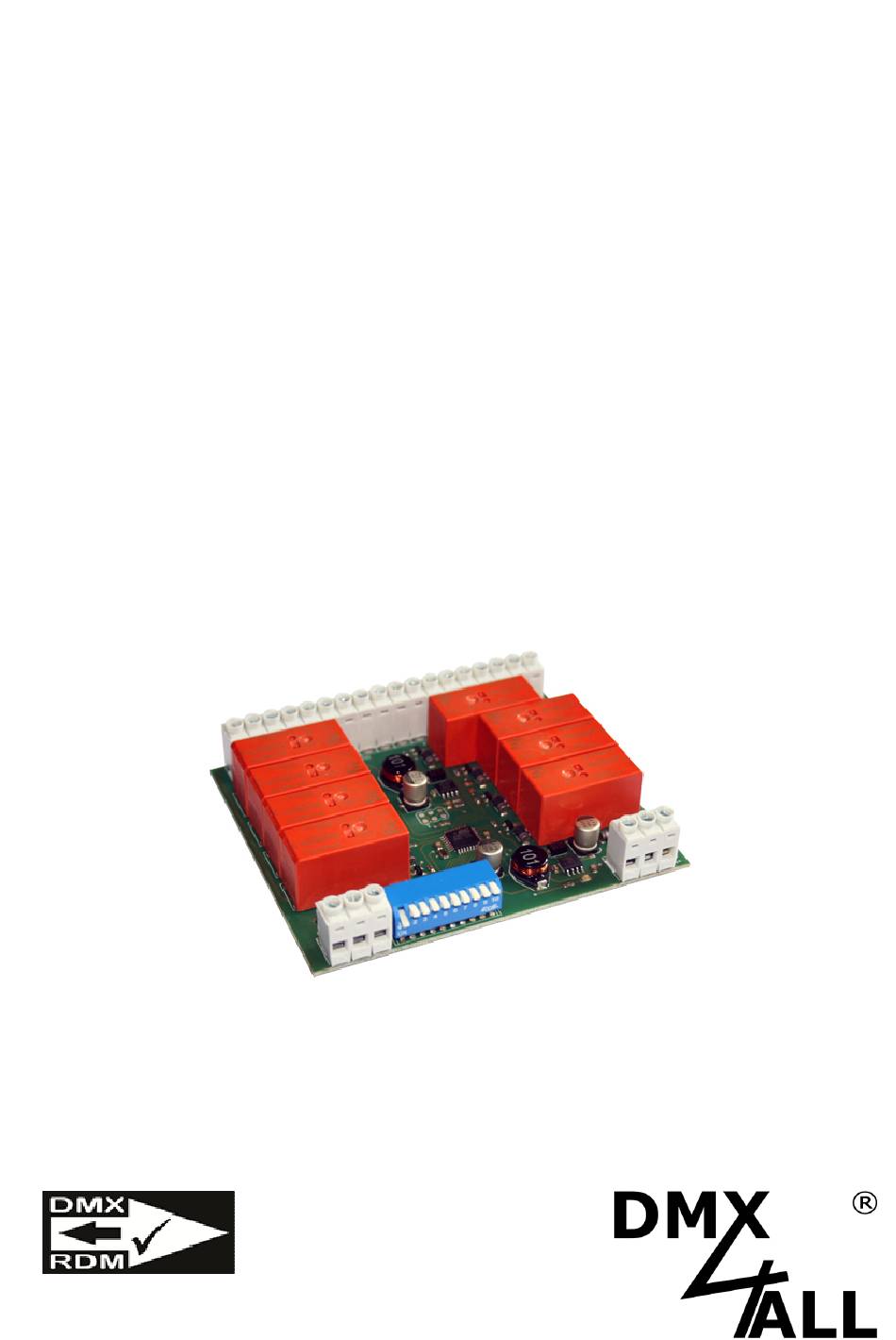

  • Seite 1 DMX-RELAIS 8 INRUSH Bedienungsanleitung...
  • Seite 2 Eine einstellbare DMX FAIL-Funktion bietet die Option bei ausgefallenem DMX- Signal den aktuellen Zustand zu halten (HOLD) oder einen vorgegebenen Wert anzunehmen. RDM Unterstützung Das DMX-Relais 8 INRUSH erlaubt die Konfiguration per RDM über DMX. LED-Status-Anzeige Über die LED-Status-Anzeige wird der DMX-Empfang angezeigt. Verschiedene Betriebsarten Das DMX-Relais 8 INRUSH bietet verschiedene Betriebsarten die per Jumper oder RDM eingestellt werden können:...

  • Seite 3: Technische Daten

    8 potentialfreie Schaltkontakte (Schließer / NO) Ausgang: je max. 8A 165A@20ms Einschalt-Spitzenstrom Schraubklemmen Anschlüsse: 99mm x 82mm Abmessung: Max. DC load Der maximale Strom den die Schaltkontakte des DMX-RELAIS 8 INRUSH schalten können, ist in Abhängigkeit der Schaltspannung in folgendem Graphen dargestellt: (Quelle: Datenblatt RTS3T012)
  • Seite 4 DMX-RELAIS 8 INRUSH Anschluss DMX IN DMX OUT POWER 12-24V ADDRESS DMX-RELAIS 8 POWER POWER Schaltkontakte je max. 8A (165A@20ms Einschalt-Spitzenstrom)

  • Seite 5: Led-Anzeige-Codes

    DMX-RELAIS 8 INRUSH LED-Anzeige-Codes Die integrierte grüne LED ist eine Multifunktions-Anzeige. Im Normalbetrieb leuchtet die LED ununterbrochen. In diesem Fall arbeitet das Gerät. Weiterhin werden Ereignisse über die grüne LED signalisiert. In diesem Fall leuchtet die LED in kurzen Abständen auf und bleibt dann für längere Zeit aus.
  • Seite 6 DMX-RELAIS 8 INRUSH DMX-FAIL Funktion Das DMX-RELAIS 8 INRUSH verfügt über eine DMX-FAIL Funktion, die bei einem ausgefallenen DMX-Signal die letzten DMX-Werte beibehält (HOLD) oder einen zuvor per RDM gesetzten Wert verwendet. Die HOLD-Funktion kann per RDM oder über den Schalter 10 aktiviert werden.

  • Seite 7: Betriebsart Auswählen

    DMX-RELAIS 8 INRUSH Betriebsart auswählen Hysteresis 127/128 In dieser Betriebsart schalten die Relais unabhängig voneinander jeweils über einen DMX-Kanal. Die Schaltschwelle (Hysteresis) liegt bei 127/128 was bedeutet, dass das Relais abgeschaltet ist, wenn der DMX-Wert 127 oder kleiner ist. Das Relais ist eingeschaltet, wenn der DMX-Wert 128 oder größer ist.
  • Seite 8 DMX-RELAIS 8 INRUSH Hysteresis 0/1 In dieser Betriebsart schalten die Relais unabhängig voneinander jeweils über einen DMX-Kanal. Die Schaltschwelle (Hysteresis) liegt bei 0/1 was bedeutet, dass das Relais abgeschaltet ist, wenn der DMX-Wert 0 ist. Das Relais ist eingeschaltet, wenn der DMX-Wert 1 oder größer ist.
  • Seite 9 DMX-RELAIS 8 INRUSH Hysteresis 100/150 In dieser Betriebsart schalten die Relais unabhängig voneinander jeweils über einen DMX-Kanal. Die Hysteresis liegt bei 100/150 was bedeutet, dass das Relais abgeschaltet ist, wenn der DMX-Wert 100 oder kleiner ist. Das Relais ist eingeschaltet, wenn der DMX-Wert 150 oder größer ist.
  • Seite 10 DMX-RELAIS 8 INRUSH Exclusive (Jalousie-Control) In dieser Betriebsart werden jeweils 2 Relais miteinander verknüpft, so das immer nur ein Relais schalten kann. Die Schaltschwelle (Hysteresis) liegt bei 127/128 was bedeutet, dass das Relais abgeschaltet ist, wenn der DMX-Wert 127 oder kleiner ist. Das Relais ist eingeschaltet, wenn der DMX-Wert 128 oder größer ist.
  • Seite 11 DMX-RELAIS 8 INRUSH Monostable 1Second (Impulse) In dieser Betriebsart schalten die Relais unabhängig voneinander jeweils über einen DMX-Kanal. Sobald der DMX-Wert 128 oder größer ist schaltet das Relais für 1 Sekunde. Danach muss der DMX-Wert erst wieder unter 128 sinken, um erneut einen Schaltimpuls auszulösen.
  • Seite 12 Ein direkter Zugriff auf das Gerät ist nicht notwendig. Wird die DMX-Startadresse über RDM eingestellt müssen alle Adress-Schalter am DMX-RELAIS 8 INRUSH auf OFF gestellt werden ! Eine DMX- Startadresse die über die Adress-Schalter eingestellt wird hat immer Vorrang ! Dieses Gerät unterstützt die folgenden RDM Befehle:...
  • Seite 13 DMX-RELAIS 8 INRUSH Parameter ID Discovery ANSI/ Command Command Command PID:  SERIAL_NUMBER 0xD400 PID:   IDENTIFY_MODE 0xD402 1) Herstellerabhängiger RDM-Steuerbefehl (MSC - Manufacturer Specific Type) Herstellerabhängiger RDM-Steuerbefehle: SERIAL_NUMBER PID: 0xD400 Gibt eine Textbeschreibung (ASCII-Text) der Seriennummer des Geräts aus.
  • Seite 14 DMX-RELAIS 8 INRUSH Abmessungen Alle Angaben in mm...
  • Seite 15 DMX-RELAIS 8 INRUSH Zubehör Hutschienengehäuse 1050 Netzteil 12V / 20W...
  • Seite 16 DMX-RELAIS 8 INRUSH CE-Konformität Diese Baugruppe (Platine) ist durch einen Mikroprozessor gesteuert und verwendet Hochfrequenz. Um die Eigenschaften in Bezug auf die CE-Konformität zu erhalten, ist der Einbau entsprechend der EMV-Richtlinie 2014/30/EU in ein geschlossenes Metallgehäuse notwendig. Entsorgung Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.

  • Seite 17: Risiko-Hinweise

    DMX-RELAIS 8 INRUSH Risiko-Hinweise Sie haben einen technischen Artikel erworben. Entsprechend dem Stand der Technik können folgende Risiken nicht ausgeschlossen werden: Ausfallrisiko: Das Gerät kann jederzeit ohne Vorwarnung teilweise oder vollständig ausfallen. Geringere Ausfallwahrscheinlichkeiten sind durch redundanten Systemaufbau erreichbar. Inbetriebnahmerisiko: Die Einbauplatine muss gemäß der Produktdokumentation an fremde Systeme angeschlossen werden sowie konfiguriert werden.
  • Seite 18 D-44869 Bochum Germany Letzte Änderung: 22.03.2021 © Copyright DMX4ALL GmbH Alle Rechte vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Fotokopie, Druck, Mikrofilm oder in einem anderen Verfahren) ohne ausdrückliche schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
