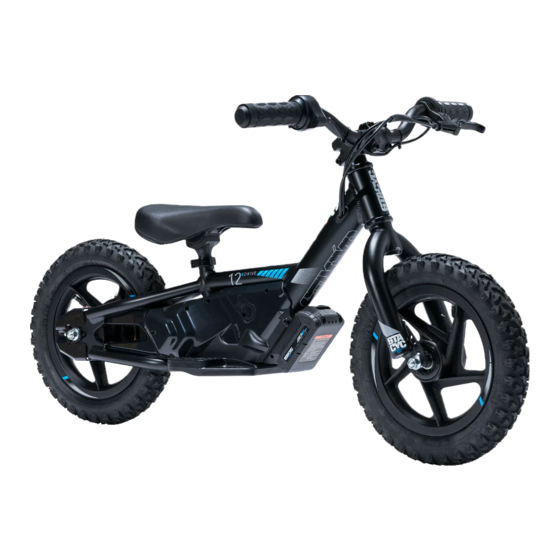

- Seite 1 STACYC Modell 16EDRIVE STACYC Modell 12EDRIVE ÜBERSETZUNG DER BEDIENUNGSANLEITUNG STACYC, INC. 6795 CORPORATION PKWY SUITE 200 Teile-Nr. 94000762 FORT WORTH, TX 76126 Überarbeitung 2021-01...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS: Einleitung ....................Warnhinweise/Vorsichtsmaßnahmen/Hinweise/Verwendungszweck . Spezifikationszeichnungen Fahrrad-Spezifikationen ............... Akku-Spezifikationen ..............Bauteile & Merkmale des Gasgriffs ............Übersichtstabelle der LED-Anzeige ............Inspektion vor der Fahrt & Checkliste ........... Akku & Ladegerät Akku laden ................... Akku einsetzen ................Akku entnehmen ................Gasgriff & Leistungsmodi Gasgriffbetätigung .............. -
Seite 3: Einleitung
Selbstvertrauen des Kindes, das erst seit kurzem laufen kann. STACYC™ bringt Ihr Kind und Sie an Orte, die Sie nicht für möglich gehalten haben. Bevor Sie und Ihr Kind losfahren, sollten Sie sich unbedingt über die vor Ort geltenden Gesetze informieren und diese befolgen. -
Seite 4: Warnhinweise/Vorsichtsmaßnahmen/Hinweise/Verwendungszweck
Wir achten auf die Sicherheit und den Komfort unserer Kunden. Diese Bedienungsanleitung erklärt Ihnen die Funktionen für einen korrekten Betrieb Ihres Laufrads. Weitere Informationen finden Sie auf www.STACYC.com Harley-Davidson® Iron e12 und Iron e16 STACYC™ Modell 12EDRIVE und 16EDRIVE Bevor ein Kind dieses Produkt benutzen darf, müssen Sie die vollständige Bedienungs- anleitung gelesen und verstanden haben. - Seite 5 Fahrer sämtliche Warnhinweise, Vorsichtsmaßnahmen, Anweisungen und Sicher- heitsaspekte verstehen. Gleichzeitig müssen Sie gewährleisten, dass junge Fahrer in der Lage sind, diese Produkte sicher und verantwortungsvoll zu verwenden. Es wird empfohlen, die Informationen in dieser Bedienungsanleitung regelmäßig mit den jungen Fahrern durchzugehen und zu vertiefen. Um die Sicherheit zu gewährleisten, ist das Produkt Ihres Kindes regelmäßig zu inspizieren und zu warten.
- Seite 6 WARNUNG: NICHT AUF ÖFFENTLICHEN STRASSEN VERWENDEN Fahren Sie damit nicht auf öffentlichen Straßen. In Übereinstimmung mit den lokalen Vorschriften und Bestimmungen ist das Produkt für die Verwendung auf öffentlichen Gehwegen und auf Privatwegen sowie -grundstücken konzipiert. WARNUNG: Die übertragenen Schwingungen dieses Geräts überschreiten nicht den Grenzwert von 2,5 m/s²...
- Seite 7 son gleichzeitig mit dem Laufrad fahren. Fahren Sie nicht bei Dunkelheit oder einge- schränkter Sicht. Tragen Sie beim Fahren keine Kopfhörer, schreiben Sie während der Fahrt keine SMS und telefonieren Sie nicht. Beim Fahren mit dem Laufrad in Innenräu- men können Bodenbeläge wie Teppiche oder Parkett beschädigt werden. Ziehen Sie niemals Gegenstände oder Personen mit Ihrem Laufrad.
-
Seite 8: Fahrrad-Spezifikationen
1. Lenker: Fahrradlenker aus Aluminium 2. Lenkergriffe: Linker Lenkergriff 3. Bremshebel: Einstellbarer Bremshebel für Hinterradbremse 4. Gasgriff: Gasdrehgriff mit Kontrollleuchten für Akkuladezustand 5. Vorderradgabel: Vorderradgabel im BMX-Stil 6. Vorbau: Fahrradvorbau aus Aluminium, verbindet die Vorderradgabel mit dem Lenker 7. Vorderrad: Vorderes Laufrad aus Verbundwerkstoff mit Luftbereifung und Schlauch 8. -
Seite 9: Akku-Spezifikationen
22. Antriebsritzel: Speziell entwickeltes Antriebsritzel aus Stahl 23. Antriebsmotor: 18 V starker Elektromotor 24. Elektronischer Drehzahlregler (ESC): 18 V, elektronischer Drehzahlregler 25. Sicherung: ** sofern erforderlich. 40 A träge Sicherung (*im Rahmen) S e i t e |... -
Seite 10: Bauteile/Merkmale Des Gasgriffs
BAUTEILE/MERKMALE DES GASGRIFFS: Gasgriff- Lenkergriff Gasanzeige Gasanzeige „Vollgas“-Stellung „Null“-Stellung Drehrichtung Ein/ Aus-Schalter Ein/Aus-Schalter Ein/Aus-Schalter (in „OFF“-Position (in „ON“-Position abgebildet) abgebildet) LED → GRÜN LED → GELB LED → ROT S e i t e |... -
Seite 11: Led-Informationen
LED-INFORMATIONEN EIN-/AUS- GASGRIFF- SITUATION/REAKTION SCHALTER POSITION Laufrad könnte im Programm Modusauswahl sein NULL KEINE (Gasgriff nur vorsichtig betätigen) Laufrad ist eingeschaltet und im „TRAINING/LANGSAM“- NULL Leistungsmodus Laufrad ist eingeschaltet und im „NORMAL/MITTEL“- NULL GELB Leistungsmodus Laufrad ist eingeschaltet und im „FORTGESCHRITTEN/SCHNELL“- NULL GRÜN Leistungsmodus... -
Seite 12: Inspektionen Vor Der Fahrt & Checkliste
INSPEKTIONEN VOR DER FAHRT & CHECKLISTE: Fahren Sie mit dem Laufrad niemals auf öffentlichen Straßen, Landstraßen, Au- tobahnen, bei Dunkelheit oder eingeschränkter Sicht. Prüfen Sie das Laufrad auf Beschädigungen. Fahren Sie nicht mit einem beschädigten Laufrad. Ein/Aus-Schalter: Achten Sie darauf, dass der Ein/Aus-Schalter während der Inspek- tion vor der Fahrt in der Aus-Stellung („OFF“) steht und in dieser Stellung bleibt, bis der Fahrer auf dem Sattel sitzt, den Lenker mit beiden Händen greift und mit beiden Füßen flach auf dem Boden steht. - Seite 13 Gesetze und Vorschriften: Informieren Sie sich vor dem Fahren über die vor Ort gel- tenden Gesetze und Vorschriften. Versicherung: Erkundigen Sie sich bei Ihrer Versicherung, dass Ihre bestehenden Versicherungspolicen den notwendigen Versicherungsschutz für das Fahren mit dem Laufrad bieten. S e i t e |...
-
Seite 14: Akku Laden
AKKU LADEN: Ziehen Sie den Akku aus der Halterung am Laufrad. Schließen Sie das Ladegerät an einer Steckdose an und schieben Sie den Akku auf das Ladegerät. Bei neuen Akkus kann das Laden länger dauern. Entnehmen Sie den Akku erst aus dem Ladegerät, wenn die grüne LED leuchtet. -
Seite 15: Akku Einsetzen
AKKU EINSETZEN: Hinweis: Der Ein/Aus-Schalter des Laufrads muss auf „OFF“ stehen und der Akku entfernt sein, wenn das Laufrad nicht benutzt wird. Bleibt der Ein/Aus-Schalter eingeschaltet, verliert der Akku an Ladung. 1. Richten Sie den Akku wie abgebildet aus. Es ist einfa- cher, wenn Sie den Lenker um 45 Grad nach rechts oder links schwenken. -
Seite 16: Gasgriffbetätigung
GASGRIFFBETÄTIGUNG: (Aktivierter Leistungsmodus & Akkuladezustand prüfen) Die Betätigung des Gasgriffs darf nur unter Aufsicht eines Erwachsenen erfolgen. Unter keinen Umständen darf ein Kind das Laufrad ohne angemessene Übung und Aufsicht fahren. Wenn das Kind mit dem Laufrad nicht laufen, rollen und bremsen kann, ist es definitiv noch nicht bereit für die Betätigung des Gasgriffs. -
Seite 17: Wechseln Der Leistungsmodi
Motor ab – abhängig vom gewählten Leistungsmodus. 6. Seien Sie im Bereich der beweglichen Teile und Räder vorsichtig. 7. Kontaktieren Sie den Kundenservice oder gehen Sie auf die Web- site www.STACYC.com, wenn Sie Fragen zur Bedienung haben. WECHSELN DER LEISTUNGSMODI (NUR VON ERWACHSENEN DURCHZUFÜHREN) Das Laufrad verfügt über 3 Leistungsmodi für unterschiedliche Fähigkeitsstufen. -
Seite 18: Leistungsmodus Auswählen
Ein/Aus-Schalter→„OFF“ Ein/Aus-Schalter→„ON“ Ein/Aus-Schalter→„ON“ Gasgriff→„VOLLGAS“-Stellung Gasgriff→„VOLLGAS“-Stellung Gasgriff→„VOLLGAS“-Stellung GASGRIFF IN „VOLLGAS“- LED→GELB blinkt LED→GRÜN, GELB UND ROT blinken STELLUNG HALTEN Gelb blinkt 5 Mal Grün, Gelb und Rot blinken mit 5 Pieptönen, alle LEDs leuchten, Gasgriff loslassen, alle LEDs gehen aus, bereit für Modusauswahl Leistungsmodus auswählen: 6. - Seite 19 S e i t e |...
-
Seite 20: Fahren Lernen
FAHREN LERNEN: SITZEN, MIT FÜSSEN ANSCHIEBEN, ROLLEN, BREM- SEN, FAHREN ÜBEN (Nur unter Aufsicht von Erwachsenen, mit Schutzausrüstung, im Freien in einer sicheren Umgebung fahren) Üben bei deaktiviertem Elektroantrieb: (Schalten Sie den Ein/Aus-Schalter in die Stellung „OFF“ und entfernen Sie den Akku) 1. - Seite 21 gewicht zu behalten. 7. Lassen Sie das Kind mit betätigtem und nicht betätigtem Gas- griff das Rollen sowie sichere Abbremsen mit dem Bremshebel üben. 8. Wenn das Kind das Gleichgewicht besser halten kann und mehr Übung beim Gasgeben und Bremsen hat, kann es die Füße auf die Fußstütze stellen.
-
Seite 22: Sicheres Herantreten Und Aufsteigen Auf Das Laufrad
SICHERES HERANTRETEN UND AUFSTEIGEN AUF DAS LAUFRAD: Bei der Beaufsichtigung durch einen Erwachsenen muss dem Kinder auch beigebracht werden, wie es sich beim Aufstehen nach einem Sturz dem Laufrad mit der nötigen Vorsicht nähert. 1. Vorsichtig den Ein/Aus-Schalter in die Stellung „OFF“ bringen. 2. -
Seite 23: Laufrad Prüfen Und Warten
Wenn Sie sich bei der Reparatur oder Wartung unsicher sind, wenden Sie sich bitte an den Kundenservice. Ersatzteile: Die komplette Übersicht an erhältlichen Ersatzteilen finden Sie auf www.STACYC.com. Reparaturzentren: Eine Liste der autorisierten Reparaturzentren finden Sie auf www.STACYC.com. Bremse prüfen: 1. - Seite 24 Bremse einstellen: WARNUNG: Die sorgfältige Einstellung der Bremse ist wichtig, da die Bremse das Hinterrad blockieren lassen kann, wodurch unachtsame Fahrer stürzen könnten. Testen und üben Sie mit Ihrem Kind das Bremsen auf einer offenen und freien Fläche ohne Hindernisse, bis es sich mit der Funktion der Bremse vertraut gemacht hat.
- Seite 25 2. Prüfen Sie, ob der Bremszug nachge- spannt werden muss oder ob die Bremsna- be am Bremsbelag schleift: a. Zugeinsteller an Bremsnabe lösen. b. Zugeinsteller rein- oder rausdrehen, bis die gewünschte Bremseinstellung erreicht ist. c. Schraube am Zugeinsteller der Bremsna- be wieder festziehen.
- Seite 26 Hinweis: Die Kette kann ölig und schmutzig sein. Schalten Sie den Ein/Aus-Schalter in die Stellung „OFF“, entnehmen Sie den Akku und lassen Sie das Laufrad abkühlen, bevor Sie mit Reparatur- oder Wartungsarbeiten beginnen: Stellen Sie sicher, dass der Ein/Aus-Schalter auf „OFF“ steht. Prüfen Sie, dass der Akku entfernt wurde und dass das Laufrad abgekühlt ist (dauert bis zu 30 Minuten).
-
Seite 27: Fehlercodes
Einstellung der Sattelhöhe: Lösen Sie die Sattelstützenklemme und ziehen Sie die Sattelstütze bis zur gewünschten Sattelhöhe heraus. Ziehen Sie anschließend die Sattelstützenklemme wieder fest. Die Sattelstütze verfügt über eine Markierungslinie. Ziehen Sie die Sattelstütze nicht weiter als diese Markierungslinie heraus. Hinweis: Es wird eine niedrige Sattelhöhe empfohlen. -
Seite 28: Anleitung Zur Fehlerbehebung
ANLEITUNG ZUR FEHLERBEHEBUNG Vor der Durchführung einer Fehlerbehebung muss ein komplett geladener Akku eingesetzt werden. Die Fehlerbehebung darf NUR von einem Erwachsenen durchgeführt werden. PROBLEM: MÖGLICHE URSACHE: LÖSUNG: Prüfen Sie, dass ein komplett geladener Akku nicht eingesetzt bzw. nicht kor- Akku in die Akkuaufnahme eingesetzt wur- de, bis die Akkuentriegelungstaste hörbar rekt eingesetzt... - Seite 29 Weitere Tipps zur Fehlerbehebung und eine Liste erhältlicher Ersatzteile oder Adressen von autorisierten Servicezentren in Ihrer Nähe finden Sie auf www.STACYC.com PRODUKTTEILE: Informationen über erhältliche Ersatzteile finden Sie auf www.STACYC.com. (Die Abbildungen geben möglicherweise nicht das genaue Erscheinungsbild des tatsächlichen Produkts wieder; Änderungen an den Spezifikationen vorbehalten.)
-
Seite 30: Garantie
HINWEIS: IHRE VERSICHERUNGSPOLICE DECKT UNTER UMSTÄNDEN UNFÄLLE IM ZUSAMMENHANG MIT DER NUTZUNG DIESES PRODUKTS NICHT AB. UM SICHERZUSTELLEN, DASS EIN VERSICHERUNGSSCHUTZ BESTEHT, SOLLTEN SIE IHRE VERSICHERUNG ODER IHREN VERSICHERUNGSVER- TRETER KONTAKTIEREN. EINGESCHRÄNKTE GARANTIE Der Hersteller garantiert, dass dieses Produkt ab Kaufdatum wie unten beschrieben frei von Material- und Herstellungsfehlern ist. -
Seite 31: 12 Edrive
Fort Worth, TX 76126 FORT WORTH, TX 76126 STACYC SMART LADEGERÄT TEILE-NR.: 420010 U.S.A. U.S.A. STACYC 2 AH 20 VMAX AKKU TEILE-NR.: 212017 REFERENZABBILDUNGEN: STACYC, Inc. trägt die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung. DER OBEN BESCHRIEBENE GEGENSTAND ERFÜLLT DIE EINSCHLÄGIGEN HARMONISIERUNGSRECHTSVORSCHRIFTEN:... -
Seite 32: 16 Edrive
Fort Worth, TX 76126 FORT WORTH, TX 76126 STACYC SMART LADEGERÄT TEILE-NR.: 420010 U.S.A. U.S.A. STACYC 4 AH 20 VMAX AKKU TEILE-NR.: 212016 REFERENZABBILDUNGEN: STACYC, Inc. trägt die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung. DER OBEN BESCHRIEBENE GEGENSTAND ERFÜLLT DIE EINSCHLÄGIGEN HARMONISIERUNGSRECHTSVORSCHRIFTEN:... - Seite 33 Weitere Informationen finden Sie auf: www.STACYC.com...
