1
Demontage

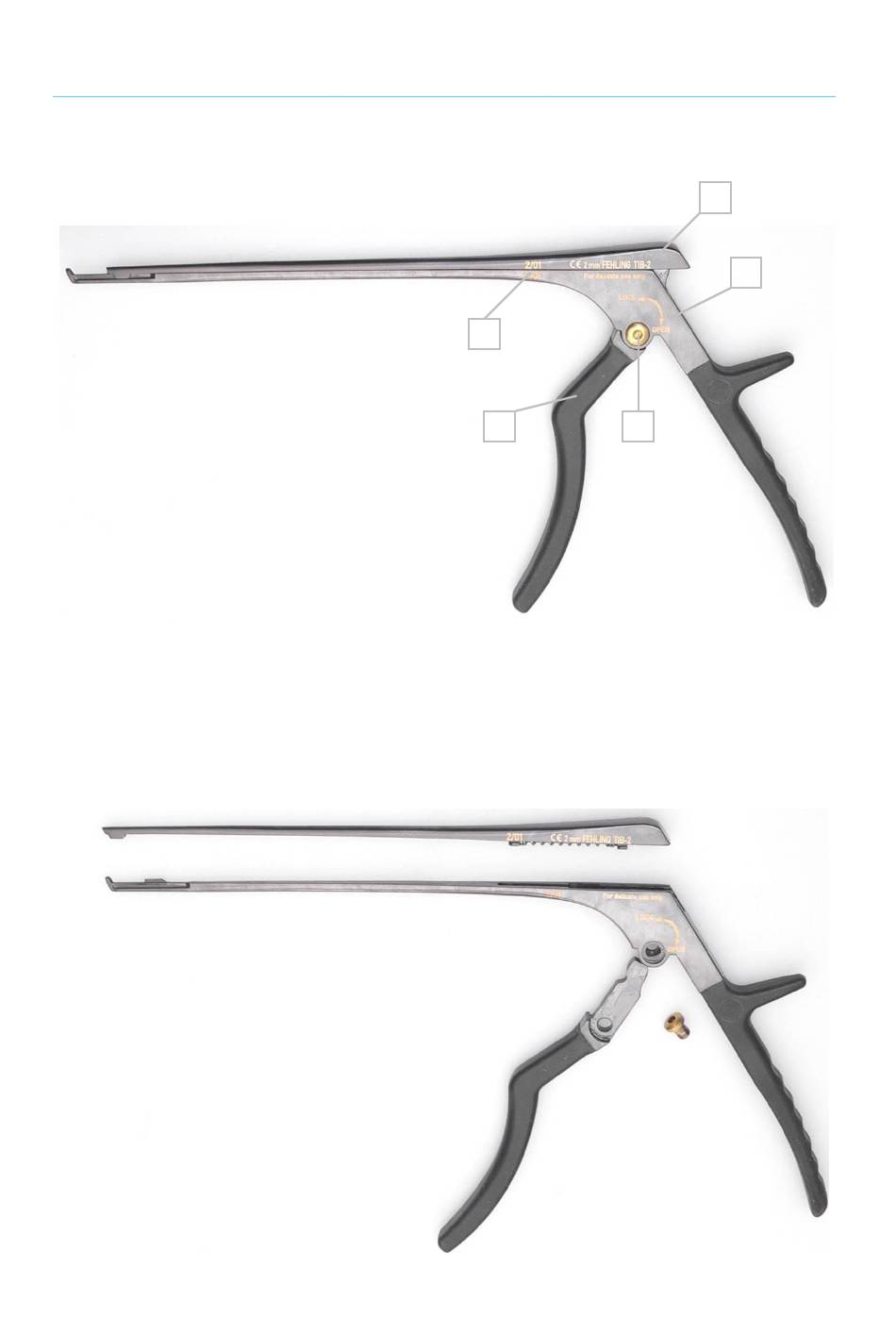

a) Stanze zur Demontage auf eine feste Arbeitsfläche legen. Die Innensechskantschraube (Nr. 1)
mit Hilfe des mitgelieferten Schraubendrehers TXX-0X im Uhrzeigersinn aufdrehen und aus
dem Schraubenloch entnehmen.
b) Griffstück (Nr. 2) nach unten ziehen und vom Stanzenkörper (Nr. 4) trennen.
ACHTUNG: Beim Entfernen des Griffteils löst sich automatisch der Schieber (Nr. 3).
c) Der Schieber (Nr. 3) läßt sich nun leicht vom Stanzenkörper abnehmen.
d) Die vier Einzelteile immer zusammen in demselben Behälter aufbereiten.
M 07
3-01/14
5
2
MONTAGEANLEITUNG
3
4
1
1
