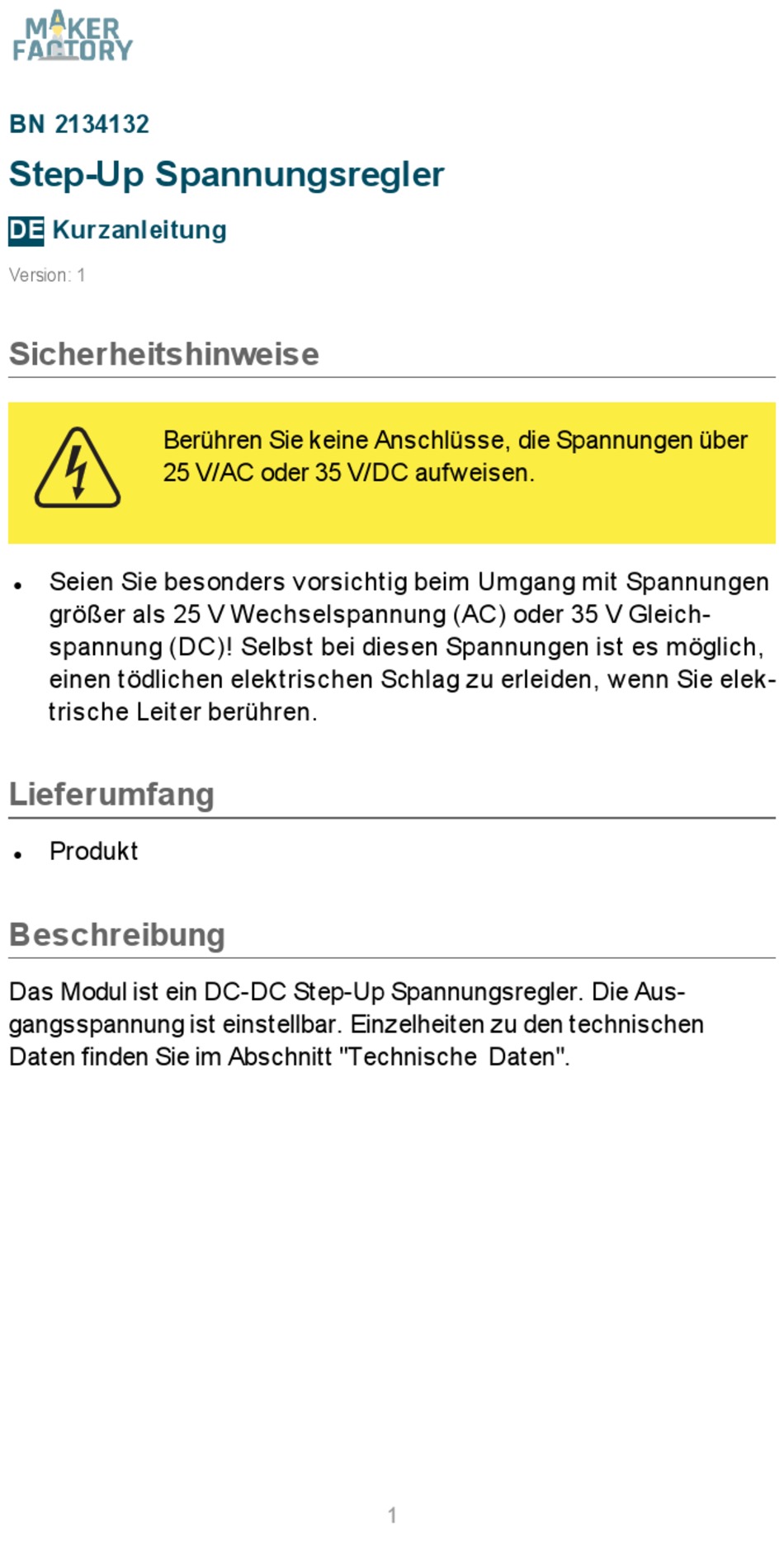

BN 2134132
Step-Up Spannungsregler
DE
Kurzanleitung
Version: 1
Sicherheitshinweise
Seien Sie besonders vorsichtig beim Umgang mit Spannungen
l
größer als 25 V Wechselspannung (AC) oder 35 V Gleich-
spannung (DC)! Selbst bei diesen Spannungen ist es möglich,
einen tödlichen elektrischen Schlag zu erleiden, wenn Sie elek-
trische Leiter berühren.
Lieferumfang
Produkt
l
Beschreibung
Das Modul ist ein DC-DC Step-Up Spannungsregler. Die Aus-
gangsspannung ist einstellbar. Einzelheiten zu den technischen
Daten finden Sie im Abschnitt "Technische Daten".
Berühren Sie keine Anschlüsse, die Spannungen über
25 V/AC oder 35 V/DC aufweisen.
1
Werbung
Inhaltszusammenfassung für Maker Factory 2134132
- Seite 1 BN 2134132 Step-Up Spannungsregler Kurzanleitung Version: 1 Sicherheitshinweise Berühren Sie keine Anschlüsse, die Spannungen über 25 V/AC oder 35 V/DC aufweisen. Seien Sie besonders vorsichtig beim Umgang mit Spannungen größer als 25 V Wechselspannung (AC) oder 35 V Gleich- spannung (DC)! Selbst bei diesen Spannungen ist es möglich, einen tödlichen elektrischen Schlag zu erleiden, wenn Sie elek-...
- Seite 2 Entwickler Ressourcen Entwickler-Ressourcen und zusätzliche Produktinformationen sind verfügbar über: https://www.conrad.de/ https://docs.makerfactory.io/ Pinout / Pin Map Anzeige Beschreibung Eingangsspannung (+) Eingangsspannung (-) OUT- Ausgangsspannung (-) OUT+ Ausgangsspannung (+) Einstellung der Ausgangsspannung (geeig- neten Schraubendreher verwenden)
-
Seite 3: Technische Daten
Technische Daten Chip LM2577 Eingangsspannung 3,5 - 35 V/DC Ausgangsspannung 5,0 - 55 V/DC (einstellbar) Dauerhaft: 2 A Eingangsstrom Peak: 3 A Abmessungen (ca.) (L x B x H) 43 x 30 x 12 mm Gewicht (ca.) 15 g Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. -
Seite 4: Safety Instructions
BN 2134132 Voltage Step Up Module Quick Instructions Version: 1 Safety Instructions Do not to touch connections carrying voltages above 25 V/AC or 35 V/DC. Be especially careful when dealing with voltages higher than 25 V alternating (AC) or 35 V direct voltage (DC)! Even at these voltages it is possible to receive a fatal electric shock if you touch electrical conductors. - Seite 5 Development Resources Development resources and additional product information are avail- able from: https://www.conrad.de/ https://docs.makerfactory.io/ Pinout / Pin Map Indicator Description Voltage in (+) Voltage in (-) OUT- Voltage out (-) OUT+ Voltage out (+) Output voltage adjustment (use suitable screw driver)
-
Seite 6: Specifications
Specifications Chip LM2577 Input Voltage 3.5 - 35 V/DC Output Voltage 5.0 - 55 V/DC (Adjustable) Continuous: 2 A Input Current Peak: 3 A Dimensions (approx.) (L x W x H) 43 x 30 x 12 mm Weight (approx.) 15 g Disposal Electronic devices are recyclable waste and must not be dis- posed of in the household waste.
