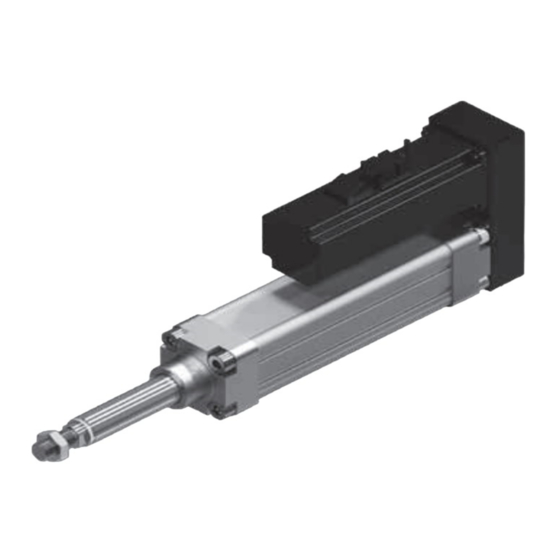

Elektromechanische Hubzylinder EMC
Anleitung
R320103103/2011-08
Replaces: 2009-06
DE+EN+FR+IT+ES+PT
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch Rexroth EMC Serie

  • Seite 1 R320103103/2011-08 Elektromechanische Hubzylinder EMC Replaces: 2009-06 DE+EN+FR+IT+ES+PT Anleitung...
  • Seite 2 Beurteilungen und Prüfungen. Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Auf der Titelseite ist eine Beispielkonfiguration abgebildet.

  • Seite 3: Inhaltsverzeichnis

    Bosch Rexroth AG R320103103/2011-08 Inhalt 1 Zu dieser Anleitung ................. 4 2 Sicherheitshinweise ................8 3 Lieferumfang ...................9 4 Produktbeschreibung ................9 5 Transport und Lagerung ................ 13 6 Montage ....................16 7 Inbetriebnahme ..................49 8 Betrieb....................53 9 Reinigung und Pflege ................54 10 Instandhaltung und Instandsetzung ............

  • Seite 4: Zu Dieser Anleitung

    Bosch Rexroth AG R320103103/2011-08 Zu dieser Anleitung Gültigkeit der Dokumentation Diese Dokumentation gilt für folgende Produkte: • Elektromechanische Hubzylinder EMC gemäß Katalog „Elektromechanische Hubzylinder EMC“. Diese Dokumentation richtet sich an Monteure, Bediener und Anlagenbetreiber. Diese Dokumentation enthält wichtige Informationen, um das Produkt sicher und sachgerecht zu montieren, zu bedienen, zu warten, zu demontieren und einfache Störungen selbst zu...

  • Seite 5: Darstellung Von Informationen

    Bosch Rexroth AG R320103103/2011-08 Die Rexroth Dokumentationen liegen unter www.boschrexroth.com/medienverzeichnis zum Download bereit. Darstellung von Informationen Um mit dieser Dokumentation schnell und sicher mit diesem Produkt arbeiten zu können, werden einheitliche Sicherheitshinweise, Symbole, Begriffe und Abkürzungen verwendet. Zum besseren Verständnis sind diese in den folgenden Abschnitten erklärt.
  • Seite 6 Bosch Rexroth AG R320103103/2011-08 Die Sicherheitshinweise enthalten folgende Gefahrenklassen. Die Gefahrenklasse beschreibt das Risiko bei Nichtbeachten des Sicherheitshinweises. Gefahrenklassen nach ANSI Z535: Warnzeichen, Bedeutung Signalwort Kennzeichnet eine gefährliche Situation, in der Tod oder schwere Körperverletzung GEFAHR eintreten werden, wenn sie nicht vermieden wird.

  • Seite 7: Abkürzungen

    Bosch Rexroth AG R320103103/2011-08 1.3.2 Symbole Die folgenden Symbole kennzeichnen Hinweise, die nicht sicherheitsrelevant sind, jedoch die Verständlichkeit der Dokumentation erhöhen. Tabelle 2: Bedeutung der Symbole Symbol Bedeutung Wenn diese Information nicht beachtet wird, kann das Produkt nicht optimal genutzt bzw. betrieben werden.

  • Seite 8: Sicherheitshinweise

    Bosch Rexroth AG R320103103/2011-08 Sicherheitshinweise Die allgemeinen Sicherheitshinweise zu diesem Produkt finden Sie in der Dokumentation „Sicherheitshinweise für Linearsysteme“. Sie müssen diese vor dem Umgang mit dem Produkt gelesen und verstanden haben.

  • Seite 9: Lieferumfang

    Bosch Rexroth AG R320103103/2011-08 Lieferumfang Im Lieferumfang sind enthalten: • Elektromechanische Hubzylinder EMC ggf. mit Motor, Regelgerät, Steuerung und Zubehör • 1 Anleitung „Elektromechanische Hubzylinder EMC“ Zubehör Folgendes Zubehör ist erhältlich. • Befestigungselemente • Schalter • Motoranbau (Flansch, Kupplung, Riemenvorgelege) Maße und Materialnummern der Zubehörteile...
  • Seite 10 Bosch Rexroth AG R320103103/2011-08 Genaue Daten und Maße ! Katalog „Elektromechanische Hubzylinder EMC“. Fig. 1: Elektromechanischer Hubyzlinder EMC...

  • Seite 11: Gerätebeschreibung

    Bosch Rexroth AG R320103103/2011-08 Gerätebeschreibung Ein Elektromechanischer Hubzylinder EMC hat folgende Bestandteile: 1 Kolbenstange (Edelstahl) 2 Halsmutter am Deckel zur Befestigung von Zubehör 3 Schutzprofil 4 Nut für Schalter (Magnetfeldsensor) 5 Halsmutter zur Befestigung von Zubehör, Motorflansch oder Riemenvorgelege 6 Antriebszapfen 7 Schlüsselfläche zum Gegenhalten beim Anziehen...

  • Seite 12: Identifikation Des Produkts

    Bosch Rexroth AG R320103103/2011-08 Identifikation des Produkts Das Typenschild des Produkts enthält folgende Angaben: Tabelle 4: Beschriftung des Typenschilds Beschriftung Typenschild Bedeutung Materialnummer Seriennummer Fertigungsdatum Kundenauftragsnummer Bei der Bestellung von Verschleißteilen alle Daten auf dem Typenschild angeben. Fig. 3: Typenschild...

  • Seite 13: Transport Und Lagerung

    Bosch Rexroth AG R320103103/2011-08 Transport und Lagerung Umgebungsbedingungen beachten ! 14 auf Seite 65 und Katalog „Elektromechanische Hubzylinder EMC“. Bei besonderen Umgebungsbedingungen bitte rückfragen. EMC transportieren Elektromechanische Hubzylinder werden einbaufertig vormontiert. WARNUNG Absturz des Produkts durch unzureichende Lastaufnahmemittel! Schwere Verletzungen bis hin zum Tod.
  • Seite 14 Bosch Rexroth AG R320103103/2011-08 Fig. 4: EMC transportieren...
  • Seite 15 Bosch Rexroth AG R320103103/2011-08 HINWEIS Beschädigung des Produkts durch unsachgemäßen Transport ! Fig. 4 auf Seite 14! Sachschäden am EMC. Kolbenstange einfahren (1). EMC nur am Schutzprofil heben (2). Den EMC nicht an der Kolbenstange heben (3). Der KGT ist nicht selbsthemmend.

  • Seite 16: Montage

    Bosch Rexroth AG R320103103/2011-08 Montage Zu Maßen und Materialnummern der einzelnen Bauteile ! Katalog „Elektromechanische Hubzylinder EMC“. WARNUNG Absturz des Produkts durch unzureichende Lastaufnahmemittel! Schwere Verletzungen bis hin zum Tod. Nur geprüfte und geeignete Lastaufnahmemittel verwenden. Lastaufnahmemittel nur am Hauptkörper oder an den dafür vorgesehenen Stellen sorgfältig...

  • Seite 17: Einbaubedingungen

    Bosch Rexroth AG R320103103/2011-08 Einbaubedingungen Umgebungsbedingungen beachten ! 14 auf Seite 65 und Katalog „Elektromechanische Hubzylinder EMC“. Bei besonderen Betriebsbedingungen bitte rückfragen. HINWEIS Beschädigung durch unzulässige Belastungen! Schäden am Produkt. Keine auskragenden Lasten auflegen (max. in der Größe des Eigengewichts der Kolbenstange zulässig).

  • Seite 18: Einbaulage

    Bosch Rexroth AG R320103103/2011-08 Einbaulage Für den EMC ist die Einbaulage beliebig. WARNUNG Bei vertikalem oder schrägem Einbau Absturz der Kolbenstange durch fehlende Absicherung! Schwere Verletzungen bis hin zum Tod. Bei vertikal oder schräg montiertem Produkt Kolbenstange gegen Absturz sichern.
  • Seite 19 Bosch Rexroth AG R320103103/2011-08 Befestigungsmöglichkeiten 1 Am Deckel 2 Am Riemenvorgelege 3 Am Boden Fig. 7: Befestigungsmöglichkeiten...

  • Seite 20: Für Bauform Mit Riemenvorgelege Und Motor

    Bosch Rexroth AG R320103103/2011-08 Befestigungselemente 6.5.1 Für Bauform mit Riemenvorgelege und Motor Gruppe Mutter im Lieferumfang enthalten. Als Zubehör zusätzlich bestellbar.

  • Seite 21: Für Bauform Mit Flansch Und Motor

    Bosch Rexroth AG R320103103/2011-08 6.5.2 Für Bauform mit Flansch und Motor Gruppe Mutter im Lieferumfang enthalten. Als Zubehör zusätzlich bestellbar.

  • Seite 22: Zulässige Kräfte Bei Der Montage Von Befestigungselementen

    Bosch Rexroth AG R320103103/2011-08 6.5.3 Zulässige Kräfte bei der Montage von Befestigungselementen VORSICHT Je nach Ausführung, Einbausituation und maximalem Verfahrweg können die realisierbaren Kräfte abweichen! Verletzungen. Sicherstellen, dass die tatsächliche Belastung die Werte der max. Axialkraft nicht überschreitet ! Kapitel „Maximale axiale Belastung der Zylindermechanik F “...

  • Seite 23: Befestigungsmaterial Montieren

    Bosch Rexroth AG R320103103/2011-08 Bei Verwendung geeigneter eigener Befestigungselemente kann F erreicht werden. max EMC 6.5.4 Befestigungsmaterial montieren HINWEIS Verdrehen der Kolbenstange durch falsche Montage! Beschädigung des EMC durch Aufnahme von Drehmomenten. Die Kolbenstange beim Festdrehen und Lösen der Sechskantmutter nicht verdrehen.
  • Seite 24 Bosch Rexroth AG R320103103/2011-08 Falls vorhanden vor der Montage am Riemenvorgelege Gewindestifte von Lagerplatte entfernen. Befestigungsmaterial wie in der Abbildung gezeigt montieren ! Fig. 9 auf Seite 24. Dabei die Befestigungsschrauben gleichmäßig festziehen und maximale Einschraubtiefe B sowie Anziehdrehmomente M beachten.

  • Seite 25: Emc Montieren

    Bosch Rexroth AG R320103103/2011-08 EMC montieren HINWEIS Verspannen des Produkts durch falsche Befestigung! Funktionsausfall des Produkts. Das Verspannen von Deckel/Boden und Schutzprofil vermeiden ! Fig. 10 auf Seite 25. Fig. 10: Verspannen von Deckel/Boden und Schutzprofil Den EMC in Position bringen (Kolbenstange aus-/ einfahren).

  • Seite 26: Antrieb Montieren

    Bosch Rexroth AG R320103103/2011-08 Antrieb montieren HINWEIS Zu hohes Drehmoment und zu hohe Drehzahl durch Nicht-Einhalten der Grenzwerte! Schäden am Produkt. Angegebene Grenzwerte einhalten. Technische Daten und Grenzwerte, ! Katalog „Elektromechanische Hubzylinder EMC“. Für den Elektromechanischen Hubzylinder EMC gibt es die folgenden Antriebsvarianten: •...

  • Seite 27: Motor Mit Flansch Und Kupplung Montieren

    Bosch Rexroth AG R320103103/2011-08 6.7.1 Motor mit Flansch und Kupplung montieren Die Kupplung (1) auf den Antriebszapfen des EMC stecken. Dabei auf die richtige Einbaulage achten: Die Durchmesser der Bohrungen in der Kupplung und im Antriebszapfen müssen übereinstimmen. Fig. 12: Motor mit Flansch und Kupplung montieren Das Maß...
  • Seite 28 Bosch Rexroth AG R320103103/2011-08 Tabelle 8: Maß A und B für Flansch und Kupplung Motor (mm) EMC 32 MSM019B MSM031B MSK030C EMC 40 MSM019B MSM031B MSK030C EMC 50 MSM031C MSK030C MSK040C EMC 63 MSM041B MSK040C MSK050C EMC 80 MSK040C MSK050C...

  • Seite 29: Motor Mit Riemenvorgelege Montieren

    Bosch Rexroth AG R320103103/2011-08 6.7.2 Motor mit Riemenvorgelege montieren Riemenvorgelege ohne Gegenlager Beim Montieren alle Schrauben mit Loctite 242 sichern, die bei Anlieferung nicht mit Schraubensicherungsmittel beschichtet sind Das Riemenvorgelege kann in folgenden Positionen angebaut werden: RV01 RV02 RV03 Fig. 15: Montagerichtung Riemenvorgelege...
  • Seite 30 Bosch Rexroth AG R320103103/2011-08 Fig. 16: Motor und Riemenvorgelege ohne Gegenlager montieren 1 Abdeckung 8 Spindelseitiges 13 Gehäuse Riemenrad 2 Schraube 14 Motor 9 Riemen 3 Abdeckung 15 Zylinderschraube 10 Motorseitiges 4 Zylinderschraube 16 Zylinderstift Riemenrad 5 Motorleiste 17 Gewindestift...
  • Seite 31 Bosch Rexroth AG R320103103/2011-08 Gehäuse und spindelseitiges Riemenrad montieren Gehäuse (13) des Riemenvorgeleges am Boden des EMC anschrauben. Dabei Anziehdrehmomente beachten ! Tabelle 15 auf Seite 64. Riemenrad (8) mit aufgelegtem Zahnriemen (9) auf den Zapfen des EMC stecken. HINWEIS...
  • Seite 32 Bosch Rexroth AG R320103103/2011-08 Fig. 18: Spindelseitiges Riemenrad montieren Abstand A zum Gehäuse einstellen Tabelle 9: Abstandsmaße Riemenrad Motor Abstandsmaße (mm) zum Gehäuse zum Motor i = 1 i = 1,5 i = 2 MSM019B – – MSM031B – –...
  • Seite 33 Bosch Rexroth AG R320103103/2011-08 Schrauben (6) über Kreuz, in mehreren Stufen gleichmäßig bis auf die Anziehdrehmomente anziehen ! Tabelle 10 auf Seite 33. Tabelle 10: Anziehdrehmomente der Spannsätze M2,5 m = 0,125 (Nm) 10,0 A max Lagerplatte (19) mit Schrauben (11) und Zylinderstiften (16) an Gehäuse (13) montieren.
  • Seite 34 Bosch Rexroth AG R320103103/2011-08 Zweites Riemenrad und Motor montieren i = 1 und i = 1,5 Damit das zweite Riemenrad problemlos eingefädelt werden kann, Motor möglichst nah am EMC vormontieren. Riemenrad und Spannsatz auf den Zapfen des Motors stecken. i = 1 i = 1,5 Fig.
  • Seite 35 Bosch Rexroth AG R320103103/2011-08 Zweites Riemenrad und Motor montieren i = 2 Riemenrad (10) und Spannsatz Typ 1 (12) auf den Zapfen des Motors stecken. Schrauben (8) leicht anziehen. Damit das zweite Riemenrad problemlos eingefädelt werden kann, Motor möglichst nah am EMC vormontieren.
  • Seite 36 Bosch Rexroth AG R320103103/2011-08 Riemenrad in Riemen einfädeln. Geeignete Schrauben in beide Motorleisten (1) in das zum Vorspannen vorgesehene Gewinde (2) einschrauben. Fig. 25: Riemenvorgelege vorspannen Die Vorspannkraft F ist von Größe, Motor, Riemenrädern und Drehmoment abhängig. Sie ist auf der Innenseite des Getriebedeckels angegeben.
  • Seite 37 Bosch Rexroth AG R320103103/2011-08 Tabelle 11: Vorspannkraft Riemenvorgelege EMC Motor F (N) P (mm) 5 (kg) (kg) MSM019B – – – – – 0,47 0,21 MSM031B 0,82 0,48 MSK030C 1,90 0,20 MSM031C – – – – 1,20 0,50 MSK030C 1,90...
  • Seite 38 Bosch Rexroth AG R320103103/2011-08 6.7.3 Motor mit Riemenvorgelege montieren Riemenvorgelege mit Gegenlager Beim Montieren alle Schrauben mit Loctite 242 sichern, die bei Anlieferung nicht mit Schraubensicherungsmittel beschichtet sind.
  • Seite 39 Bosch Rexroth AG R320103103/2011-08 Fig. 27: Motor und Riemenvorgelege mit Gegenlager montieren 1 Abdeckung 9 Riemen 17 Gewindestift 2 Schraube 10 Motorseitiges 18 Zylinderschraube Riemenrad 3 Abdeckung 19 Lagerplatte 11 Senkschraube 4 Zylinderschraube 20 Lagerflansch 12 Spannsatz Typ 2 5 Motorleiste 21 Zylinderschraube 13 Gehäuse...
  • Seite 40 Bosch Rexroth AG R320103103/2011-08 Gehäuse und spindelseitiges Riemenrad montieren Gehäuse (13) des Riemenvorgeleges am Boden des EMC anschrauben. Dabei Anziehdrehmomente beachten ! Tabelle 15 auf Seite 64. Riemenrad (8) mit aufgelegtem Zahnriemen (9) auf den Zapfen des EMC stecken. HINWEIS...
  • Seite 41 Bosch Rexroth AG R320103103/2011-08 Fig. 29: Spannsatz montieren Schrauben (6) über Kreuz, in mehreren Stufen gleichmäßig bis auf die Anziehdrehmomente anziehen ! Tabelle 10 auf Seite 33. Adapterwelle (25) auf Riemenrad (8) montieren. Rillenkugellager (23) auf Adapterwelle (25) mit Sicherungsring (24) fixieren.
  • Seite 42 Bosch Rexroth AG R320103103/2011-08 Fig. 30: Lagerplatte montieren Lagerplatte (19) mit Schrauben (11) und Zylinderstiften (16) an Gehäuse (13) montieren. Lagerflansch (20) auf das Lager schieben und festschrauben. Wenn keine Befestigungselemente am Riemenvorgelege montiert werden, Bohrungen in der Lagerplatte (19) mit Gewindestiften (17) verschließen.

  • Seite 43: Das Schaltsystem Montieren

    Bosch Rexroth AG R320103103/2011-08 Das Schaltsystem montieren HINWEIS Kollision durch fehlerhafte Montage des Schaltsystems! Schäden an Produkt, Anschlusskonstruktion und Werkstücken. Das gesamte Schaltsystem auf einer Seite des Produkts befestigen. Kundenseitig müssen nur die Schalter (Magnetfeldsensoren) montiert werden. Der erforderliche Magnet (1) ist bereits ab Werk montiert.

  • Seite 44: Schalter Montieren

    Bosch Rexroth AG R320103103/2011-08 6.8.1 Schalter montieren Die Schalter können in beide Nuten eingesetzt werden. HINWEIS Kollision durch fehlerhafte Montage des Schaltsystems! Schäden an Produkt, Anschlusskonstruktion und Werkstücken. Das gesamte Schaltsystem auf einer Seite des Produkts befestigen. Die Schalter (Magnetfeldsensoren) so in die Schalternuten am Gehäuse einsetzen, dass die...

  • Seite 45: Schalter Ausrichten

    Bosch Rexroth AG R320103103/2011-08 6.8.2 Schalter ausrichten Die Klemmschraube am Schalter lösen. Die Schalter verschieben und den neuen Schaltpunkt nach Tabelle einstellen. Dabei darauf achten, dass die aktive Zone des Schalters zwischen L und L liegt. 0 1Mag smax 1Mag...
  • Seite 46 Bosch Rexroth AG R320103103/2011-08 Schalter nach Zeichnung anschließen. brn = braun blk = schwarz blu = blau 31,5 Fig. 34: Schalter anschließen 1 Position Sensorelement 2 Befestigungsschraube 3 Anzeige-LED A Kabelanschluss B Steckeranschluss M8x1 mit Rändelschraube HINWEIS Kollision der KGT-Mutter mit dem Gehäuse! Schäden an Produkt, Anschlusskonstruktion und...

  • Seite 47: Emc Elektrisch Anschließen

    Bosch Rexroth AG R320103103/2011-08 6.8.3 EMC elektrisch anschließen WARNUNG Stromschlag durch Berühren spannungsführender Teile! Schwere Verletzungen bis hin zum Tod. Vor der Arbeit an der elektrischen Installation Stromversorgung unterbrechen und gegen Wiedereinschalten sichern. Sicherheitshinweise in der Dokumentation des verwendeten Regler beachten.
  • Seite 48 Bosch Rexroth AG R320103103/2011-08 Die Informationen zur elektromagnetischen Verträglichkeit beachten. Die Informationen in den aktuellen Druckschriften beachten. Sie können bei Ihrem Vertriebspartner bestellt oder heruntergeladen werden unter www.boschrexroth.com/medienverzeichnis. Die Dokumentation zum verwendeten Regler beachten. Sie liegt unter www.boschrexroth.com/medienverzeichnis zum Download bereit.

  • Seite 49: Inbetriebnahme

    Bosch Rexroth AG R320103103/2011-08 Inbetriebnahme Das Produkt erst dann in Betrieb nehmen, wenn festgestellt wurde, dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das das Rexroth-Produkt eingebaut ist, den länderspezifischen Bestimmungen, Sicherheitsvorschriften und Normen der Anwendung entspricht. WARNUNG Verletzungsgefahr durch sich bewegende Teile (z.

  • Seite 50: Probelauf, Einfahren

    Bosch Rexroth AG R320103103/2011-08 Betriebsbedingungen prüfen Umgebungstemperatur, Belastung, Drehzahl, Verfahrgeschwindigkeit und maximalen Verfahrweg des EMC beachten ! Tabelle 16 auf Seite 65 und Katalog „Elektromechanische Hubzylinder EMC“. Bei besonderen Betriebsbedingungen bitte rückfragen. Probelauf, Einfahren Das Produkt erst nach erfolgreichen, produktionsnahen Tests in Betrieb nehmen.
  • Seite 51 Bosch Rexroth AG R320103103/2011-08 Sicherstellen, dass der Verfahrbereich frei ist. Im Auslieferungszustand ist die Kolbenstange maximal eingefahren. HINWEIS Kollision durch falsch eingestellte Endlagenschalter! Schäden am Produkt. Das Produkt nicht auf Anschlag fahren. Für alle Einbaulagen einen beidseitigen Sicherheitsabstand (Überlauf) einhalten.
  • Seite 52 Bosch Rexroth AG R320103103/2011-08 Wiederinbetriebnahme nach Demontage Bei der Wiederinbetriebnahme vorgehen, wie im Kapitel „Erstmalige Inbetriebnahme“ beschrieben ! 7.3 auf Seite 50.

  • Seite 53: Betrieb

    Bosch Rexroth AG R320103103/2011-08 Betrieb WARNUNG Stromschlag durch Berühren spannungsführender Teile! Schwere Verletzungen bis hin zum Tod. Vor der Arbeit an der elektrischen Installation Stromversorgung unterbrechen und gegen Wiedereinschalten sichern. Sicherheitshinweise in der Dokumentation des verwendeten Regler beachten. Verletzungsgefahr durch sich bewegende Teile (z.

  • Seite 54: Reinigung Und Pflege

    Bosch Rexroth AG R320103103/2011-08 Reinigung und Pflege HINWEIS Schäden durch Verwendung von Lösungsmitteln und aggressiven Reinigungsmitteln! Zerstörung von Dichtungen und Funktionsausfall des Produkts. Als Reinigungsmittel ausschließlich Wasser und ggf. ein mildes Reinigungsmittel verwenden. Alle Öffnungen mit geeigneten Schutzkappen/ -einrichtungen verschließen.

  • Seite 55: Instandhaltung Und Instandsetzung

    -Zusätzen verwenden! Nur empfohlene Schmierstoff verwenden ! Tabelle 14 auf Seite 57. Leistungsänderung durch besondere Betriebsbedingungen! Schäden am Produkt. Vor Inbetriebnahme des Produkts bei besonderen Betriebsbedingungen bei der Bosch Rexroth AG rückfragen, besonders bei Glasfaserstaub, Holzstaub, Lösungsmitteln, Kurzhub und extremen Temperaturen.
  • Seite 56 Bosch Rexroth AG R320103103/2011-08 10.1.1 Schmierintervalle Alle 500 Betriebsstunden oder wenn der angegebene Verfahrweg zurückgelegt ist, je nachdem, welche Grenze zuerst erreicht wird. Randbedingungen: • Belastung = ≤ 0,2 C • n = 100 min –1 • Einbaulage: beliebig • Betriebsart: kein Kurzhub (s <...

  • Seite 57: Emc Schmieren

    Bosch Rexroth AG R320103103/2011-08 10.1.2 Schmierstoffmengen Der EMC ist nur für Fettschmierung ausgelegt. Fette mit Festschmierstoffanteil (z.B. Graphit oder ) dürfen nicht verwendet werden! Empfohlene Lithiumseifenfette ! Tabelle 14 auf Seite 57. Tabelle 14: Empfohlener Schmierstoff Fett Materialnummer Dynalub 510 R341603700 10.1.3...

  • Seite 58: Demontage Und Austausch

    Bosch Rexroth AG R320103103/2011-08 Demontage und Austausch Grundsätzlich dürfen die Demontage und der Austausch von Baugruppen nur von Rexroth durchgeführt werden, um die Genauigkeit des EMC nach dem Austausch von Baugruppen sicherzustellen. Ausgenommen sind die in diesem Kapitel beschriebenen Tätigkeiten.

  • Seite 59: Motor Mit Flansch Und Kupplung Demontieren

    Bosch Rexroth AG R320103103/2011-08 11.1.1 Motor mit Flansch und Kupplung demontieren Befestigungsschrauben (3) der Kupplung (1) auf der Motorseite lösen ! Fig. 38 auf Seite 59. Falls nötig, zum Lösen der Schrauben Bremse am Motor lösen und Kolbenstange verschieben, damit sich der Antriebszapfen dreht. Die Kupplung ist vom Motorzapfen gelöst.
  • Seite 60 Bosch Rexroth AG R320103103/2011-08 11.1.2 Motor und Riemenvorgelege ohne Gegenlager demontieren Deckel (1) und (3) vom Gehäuse (13) demontieren ! Fig. 39 auf Seite 61. VORSICHT Unkontrollierte Bewegungen des vorgespannten Zahnriemens beim Lösen der Schrauben! Verletzungen. Die Befestigungsschrauben am Motor vorsichtig lösen.
  • Seite 61 Bosch Rexroth AG R320103103/2011-08 Fig. 39: Motor mit Riemenvorgelege ohne Gegenlager demontieren...
  • Seite 62 Bosch Rexroth AG R320103103/2011-08 11.1.3 Motor und Riemenvorgelege mit Gegenlager demontieren Deckel (1) und (3) vom Gehäuse (13) demontieren ! Fig. 40 auf Seite 63. VORSICHT Unkontrollierte Bewegungen des vorgespannten Zahnriemens beim Lösen der Schrauben! Verletzungen. Die Befestigungsschrauben am Motor vorsichtig lösen.
  • Seite 63 Bosch Rexroth AG R320103103/2011-08 Fig. 40: Motor mit Riemenvorgelege mit Gegenlager demontieren...

  • Seite 64: Entsorgung

    Bosch Rexroth AG R320103103/2011-08 Entsorgung Der EMC enthält unterschiedliche Stoffe: Aluminium, Stahl, Kunststoffe, Fett und ggf. Elektronikbauteile. HINWEIS Umweltschädigende Stoffe können durch nicht sachgerechte Entsorgung in die Umwelt gelangen! Umweltverschmutzung. Auslaufende Schmierstoffe auffangen und sachgerecht entsorgen. Das Produkt und seine Bestandteile sachgerecht und in Übereinstimmung mit den geltenden...

  • Seite 65: Betriebsbedingungen

    Bosch Rexroth AG R320103103/2011-08 Betriebsbedingungen Tabelle 16: Betriebsbedingungen Umgebungs- ϑ 0 °C ... 50 °C temperatur Verfahr- max 1,6 m/s geschwindigkeit Maximaler 100 bis 1500 mm Verfahrweg...
  • Seite 66 Bosch Rexroth AG Linear Motion and Assembly Technologies Ernst-Sachs-Straße 100 97424 Schweinfurt, Deutschland Tel. +49 9721 937-0 Fax +49 9721 937-275 www.boschrexroth.com Änderungen vorbehalten Printed in Germany R320103103/2011-08...
