Achtung!
Achten Sie aus Sicherheitsgründen beim Befestigen der Konsole (beim Bohren und Schrauben) auf den
Verlauf von vorhandenen, insbesondere nicht sichtbaren Kabelsträngen, Leitungen und anderen
Komponenten, die sich im Montagebereich befinden!
Die Konsole und die darauf zu befestigenden Anbauteile sind so zu montieren, dass für die
Fahrzeuginsassen keine Verletzungsgefahr (z. B. durch scharfe Kanten) entsteht.
Einbauanleitung für Monitorkonsole
Ford Transit Bj. 03/00-
Art.Nr.:
FOM070

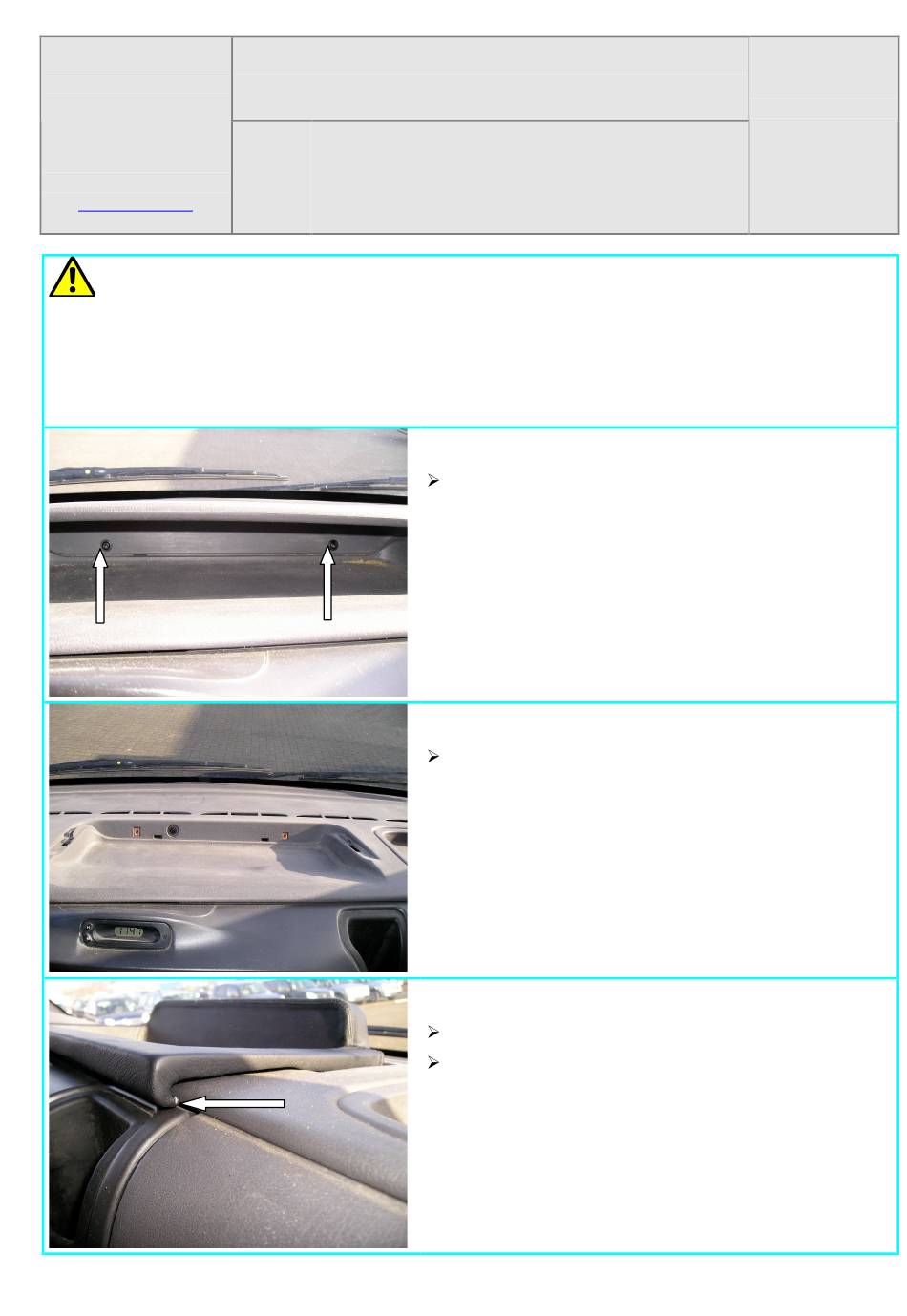

Abbildung 1:
Die beiden abgebildeten Schrauben an der Rückwand
des Dokumentenfaches (siehe Pfeile) herausdrehen
und zur Seite legen.
Abbildung 2:
Das Oberteil des Dokumentenhalters entfernen und
zur Seite legen.
Abbildung 3:
Die Konsole wie abgebildet positionieren.
Dabei die Laminatzunge an der Unterseite (siehe
Pfeil) in den Spalt der Armaturenverkleidung
eindrücken.
