Troldtekt K5-F Montageanleitung

MONTAGEANLEITUNG
für Troldtekt ® -Akustikplatten
K5-F und K5-FU, Montage mit Schrauben
Diese Anleitung gilt für die Montage von Troldtekt
mit Schrauben auf Holzlattung oder Stahlschienensystem. Wenn Sie Troldtekt
Holzlattung montieren, muss die Lattung mindestens 60 x 30 mm betragen. Sie können
Montageanleitungen für das Troldtekt
www.troldtekt.de herunterladen.

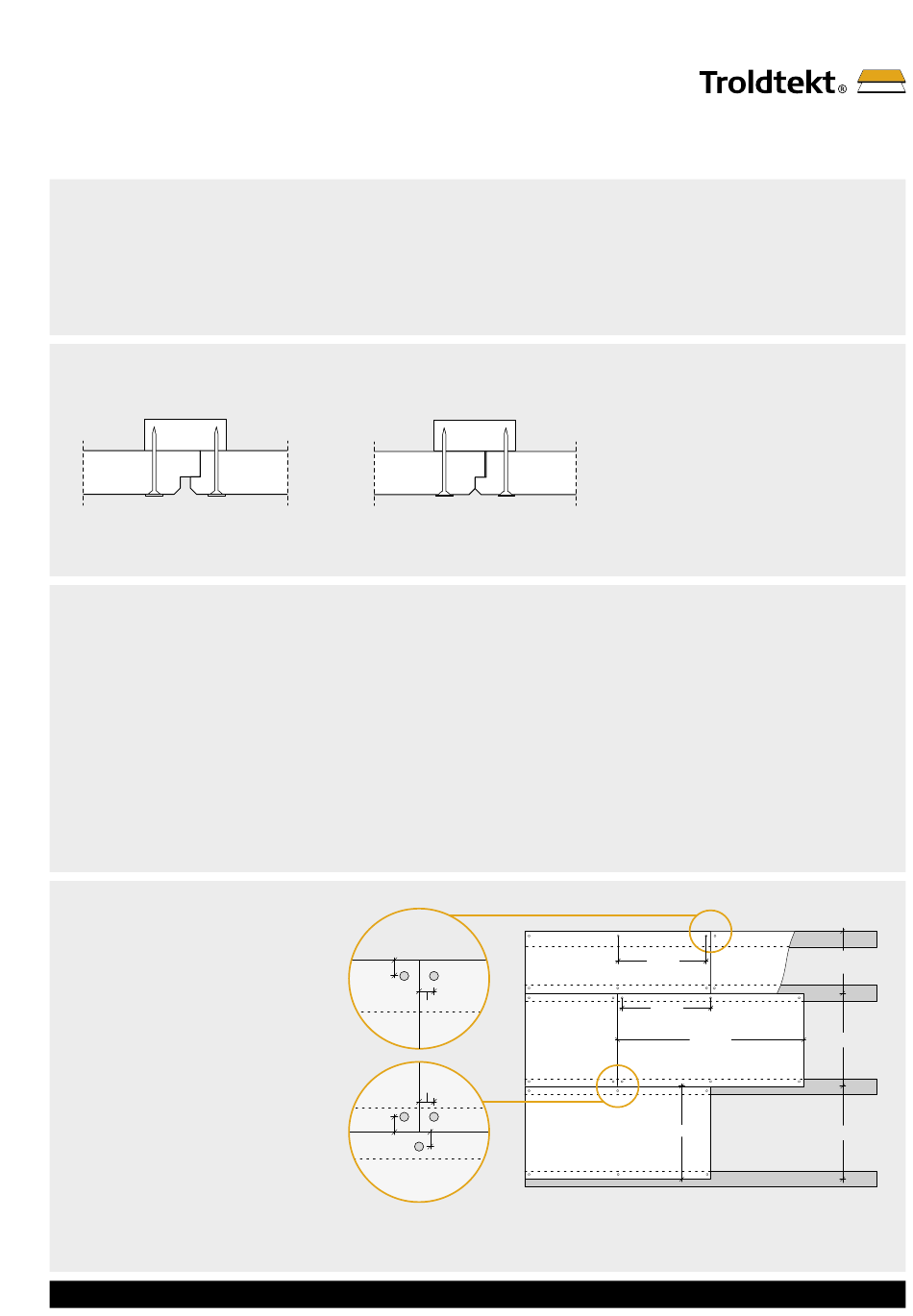

KANTENANSICHT (KONSTRUKTIONSUNABHÄNGIG)
K5-FU: Mit 5 mm Fase und
Falz für U-Kantenspur
MONTAGE (VOR BEGINN DER ARBEIT IST DIE GANZE ANLEITUNG DURCHZULESEN)
1: Beginnen Sie damit, eine durchgehende
Reihe Troldtekt-Platten entlang der Mittel-
linie des Raumes zu montieren. Danach zu
beiden Seiten hin fortsetzen. Es ist wich-
tig, die Platten beim Anbringen eng auf
Stoß zu montieren. Das beste Ergebnis er-
zielt man, wenn die Platten beim Anbrin-
gen im Verband montiert werden.
ABBILDUNG – MONTAGE
K5-F UND K5-FU
www.troldtekt.de
® -Akustikplatten K5-F und K5-FU
®
-C60-Schienensystem oder die Holzlattung auf
K5-F: Mit 5 mm Fase
und Falz
2: Die Platten mit Troldtekt-Schrauben in ei-
nem Abstand von 20 mm von den Kanten
befestigen – wie unten auf der Abbildung
gezeigt. 20 mm bei Holzlattung und bei
C60-Stahlschienen. Die Schrauben nicht zu
weit einschrauben, da der Schraubenkopf
ansonsten eine Vertiefung in der Platte
hinterlassen kann.
20 mm
20 mm
20 mm
20 mm
20 mm
® auf einer
Achtung: Bei der Montage von 600 × 600 mm
quadratischen Platten ist es wichtig, dass
alle Platten in der richtigen Richtung mon-
tiert werden; die Holzwollefasern verlaufen
nämlich überwiegend parallel zu den Längs-
kanten der Platten. Bei quadratischen Plat-
ten ist daher besonders auf den gedruckten
Text auf der Rückseite der Platten zu ach-
ten, sodass der Text auf allen Platten in der
gleichen Richtung verläuft. Schauen Sie ein-
fach auf den gedruckten Text auf der Rück-
seite der Platten – der Text soll auf allen
Platten gleich wenden.
580 mm
580 mm
1190 mm
600 mm
Montageanleitung Dezember 2020
Variabel Max.
600 mm
600 mm
600 mm
Seite 1/2
