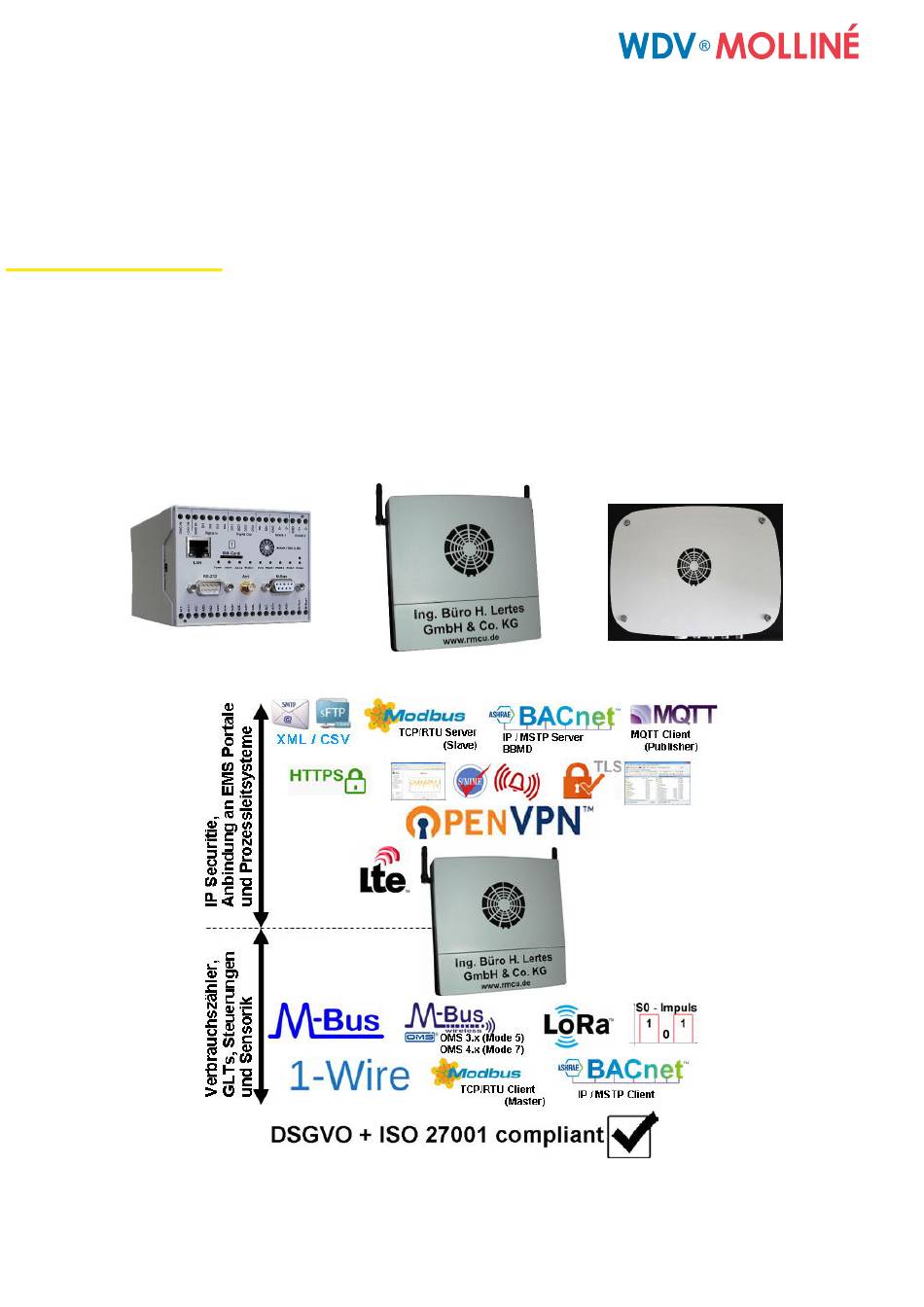

Messtechnik der Zukunft SYSMESS 4 DATENLOGGER & GATEWAY Anleitung (RMCU / MiDASS) M-Bus FW 6.5.x 09/2020 RmCU V4.0 DIN Rail MiDASS V4.0 Indoor MiDASS V4.0 Outdoor 1 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de... -
Seite 2: Inhaltsverzeichnis
Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Inhaltsverzeichnis: M-Bus FW 6.5.x 09/2020 .................... 1 Wired M-Bus ......................3 M-Bus-Routing....................17 Direkter M-Bus Zugriff ................17 M-Bus over IP..................... 18 Shared M-Bus .................... 21 wM-Bus M-Bus Gateway ..............25 2 von 26 WDV Molliné... -
Seite 3: Wired M-Bus
Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem 1 Wired M-Bus Liste: Hier werden die an RmCU/MiDASS angebunden Zähler angezeigt. Über das farbige Symbol wird angezeigt ob auf das M-Bus Gerät zugegriffen werden kann: Grün: Das angeschlossene M-Bus Gerät ist abfragbar und liefert auswertbare Daten. Rot: Das angeschlossene M-Bus Gerät liefert keine, nur teilweise verwertbare oder unvollständige Daten oder ist auf dem Bus nicht erreichbar. - Seite 4 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem TPID: Bezeichnung des Zählers. PriAdr: M-Bus Primäradresse des Zählers. SekAdr: M-Bus Sekundäradresse des Zählers. Hinweis: Bei vielen Zählern ist die Sekundäradresse identisch mit der Seriennummer oder einem Teil der Seriennummer des Zählers. Bei geeichten Zählern ist die Seriennummer des Zählers im Anzeigefeld sichtbar.
- Seite 5 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Mit "Debug" lassen sich die aktuellsten M-Bus Protokolle anzeigen: 5 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
- Seite 6 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Die angezeigten Daten dienen vor allem dem Debugging und dem Support. Aktualisieren: Um das Datenvolumen im Mobilfunk-Betrieb gering zu halten wird die Maske nicht automatisch aktualisiert. Um aktuelle Änderungen zu sehen muss der Refresh- Knopf gedrückt werden.
- Seite 7 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Diese Maske splittet sich in 5 Sektionen 7 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
- Seite 8 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Sektion: "Einstellungen“: Aktiv (Default: AUS): Hier kann die Abfrage der M-Bus Zähler gestoppt werden. Ist „Aktiv“ nicht gesetzt, findet keine Abfrage der M-Bus Zähler statt. Abfrage Zyklus (Default: 5 min): Alle angeschlossenen M-Bus Geräte werden im hier eingestellten Zyklus nacheinander von RmCU/MiDASS abgefragt, um die Funktion nachzuweisen und sicherzustellen, dass die Messwerte im Web-Interface und auf der M-Bus...
- Seite 9 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Baudrate (Default: 2400 baud): Hier wird die Baudrate des M-Bus Systems vorgegeben. Neue Zähler sind meistens auf 2400 Baud vor eingestellt. Alle in einem M-Bus System befindlichen Zähler müssen auf dieselbe Baudrate eingestellt werden. Laut M-Bus Norm sind 300 Baud, 2400 Baud und 9600 Baud möglich.
- Seite 10 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Abfrageverzögerung (Default: 500 [ms]): Werden pro M-Bus Client mehrere Abfragen durchgeführt so wird zwischen den Abfragen die hier vorgegebene Verzögerung eingehalten. Das ist z.B. notwendig, wenn ein Zähler über das in der M-Bus Norm beschriebene Select- Kommando angesprochen wird und Zeit zur Aktivierung braucht.
- Seite 11 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Herst.: Hersteller Kürzel des Zähler Herstellers. Medium: Anzeige für welches Medium der Zähler geeignet ist. Treibername: Unter Driver Name kann ein vorgefertigter M-Bus Treiber angewählt werden. Hinweis: Soll kein spezieller Treiber verwendet werden so ist hier "Preliminary Driver“...
- Seite 12 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Sektion: “M-Bus Scan” Diese Sektion ist nur für den User "tech_admin" und "admin" sichtbar. Scan Sekundäradressen: Über diesen Button wird der Scan über das angeschlossene M-Bus System gestartet. Je nach eingestellter Baudrate, Anzahl der installierten Zähler und Verteilung der Sekundäradressen kann der Scan mehrere Minuten dauern.
- Seite 13 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Hinweise: Kann einem M-Bus Client keine primäre M-Bus Adresse zugeordnet werden so ist zu prüfen ob das Gerät eventuell über ein Schreibschutz verfügt der zuerst deaktiviert werden muss. Bei großen M-Bus Systemen sollte mit Primäradressen gearbeitet werden da die M-Bus Geräte über die Primäradresse schneller abgefragt werden können.
- Seite 14 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Sektion: “Treiber” /"Drivers" (nur für berechtigte User sichtbar) Erstellen: Mittels dieses Menüpunktes kann ein spezieller M-Bus Treiber erstellt werden. Nach Eingabe einer M-Bus Primär- oder Sekundär- Adresse in das Adressfeld wird der Zähler mit dem in der M-Bus Norm vereinbarten REQ_UD2 und den Parametern 7B und 5B abgefragt.
- Seite 15 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Hauptattribute: Hier wird ein Treibername und ein beschreibender Bemerkungstext vergeben. Unter Abfrageattribute können folgende Einstellungen vorgenommen werden: Reset und SND_NKE: Einige M-Bus Zähler verhalten sich nicht ganz Norm- konform und müssen vor einer Abfrage mittels Application_Reset bzw.
- Seite 16 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Bitweise Zerlegung eines Bitvektors für das Alarmmanagement: Es gibt mehrere Hersteller die dazu übergegangen sind mehrere Statis, die für das Alarmmanagement relevant sind, nicht in einzelnen Variablen, sondern zusammengefasst in einem Bit Array darzustellen. Hier stellt jedes in dem Array enthaltene Bit über Low/High dar ob ein bestimmter Alarm anliegt.
-
Seite 17: Bus-Routing
Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem 2 M-Bus-Routing 2.1 Direkter M-Bus Zugriff RmCU verfügt über einen Modus bei dem ein Laptop über RS-232 direkt auf den M-Bus geschaltet werden kann. Das ist beispielsweise sinnvoll, wenn ein Relay AnDi oder PadPuls noch vor Ort konfiguriert werden muss. -
Seite 18: M-Bus Over Ip
Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem 2.2 M-Bus over IP Der Datenlogger RmCU/MiDASS stellt über einen TCP/IP Server Port eine direkte Zugriffsmöglichkeit auf den M-Bus Level Konverter zur Verfügung. Dieser Zugang kann Remote oder Lokal verwendet werden um mit herstellerspezifischen Tools, wie z.B. - Seite 19 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Der TCP- Server Port kann dann freigegeben werden M-Bus over IP ist nun aktiviert. 19 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
- Seite 20 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Ist ein Client verbunden so wird die IP- Adresse des Clients angezeigt. Jetzt kann mit herstellerspezifischen Tools auf den M-Bus zugegriffen werden: Hinweise: Während des transparenten M-Bus Zugriffs werden keine Messwerte erfasst und gespeichert.
-
Seite 21: Shared M-Bus
Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem 2.3 Shared M-Bus Prinzipiell ist der M-Bus als „Single Master System“ ausgelegt, d.h. in einem M-Bus Netzwerk kann nur ein M-Bus Master bzw. ein M-Bus Levelkonverter betrieben werden. Mit der Funktion Shared M-Bus wird diese Begrenzung überwunden, ein primärer Master, also z.B. - Seite 22 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Bei RmCUs mit Shared M-Bus Option ändert sich das interne Schnittstellenkonzept wie folgt: M-Bus Routing / Shared M-Bus 22 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
- Seite 23 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Sharing aktiv / Sharing active Ist diese Option aktiv, so kann eine externe GLT über die RS 232 bzw. RS485-1/-2 Schnittstelle auf den M-Bus Levelkonverter aufgeschaltet werden. Sektion: "Erweiterte Einstellungen“ / „Advanced Settings“ Debug Ausgabe in syslog / Debugtosyslog Diese Option dient dem Support und sollte nur nach Absprache mit dem Support aktiviert werden.
- Seite 24 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Sektion: “M-Bus Master 2” / „M-Bus Master 2“ Schnittstelle: RS 232 / RS 485-1/-2 / Shared / M-Bus (Default: RS485-2) Hier wird die interne Schnittstelle für den Zugriff der RmCU Applikation auf die Shared M-Bus Applikation definiert Baudrate (Default: 2400 baud): Datenbits / Data Bit (Default: 8)
-
Seite 25: Wm-Bus M-Bus Gateway
Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem 2.4 wM-Bus M-Bus Gateway 25 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de... - Seite 26 Messtechnik der Zukunft ontrol nit -- -Bus ntegrated pplication erver ystem Beispiel für bekannte Zähler (Zähler auf Whitelist) 26 von 26 WDV Molliné GmbH · Kupferstraße 40-46 · 70565 Stuttgart · Tel. 0711 / 35 16 95 - 20 · Fax 0711 / 35 16 95 - 29 · www.molline.de...
