Exakt 80E Installationshinweise

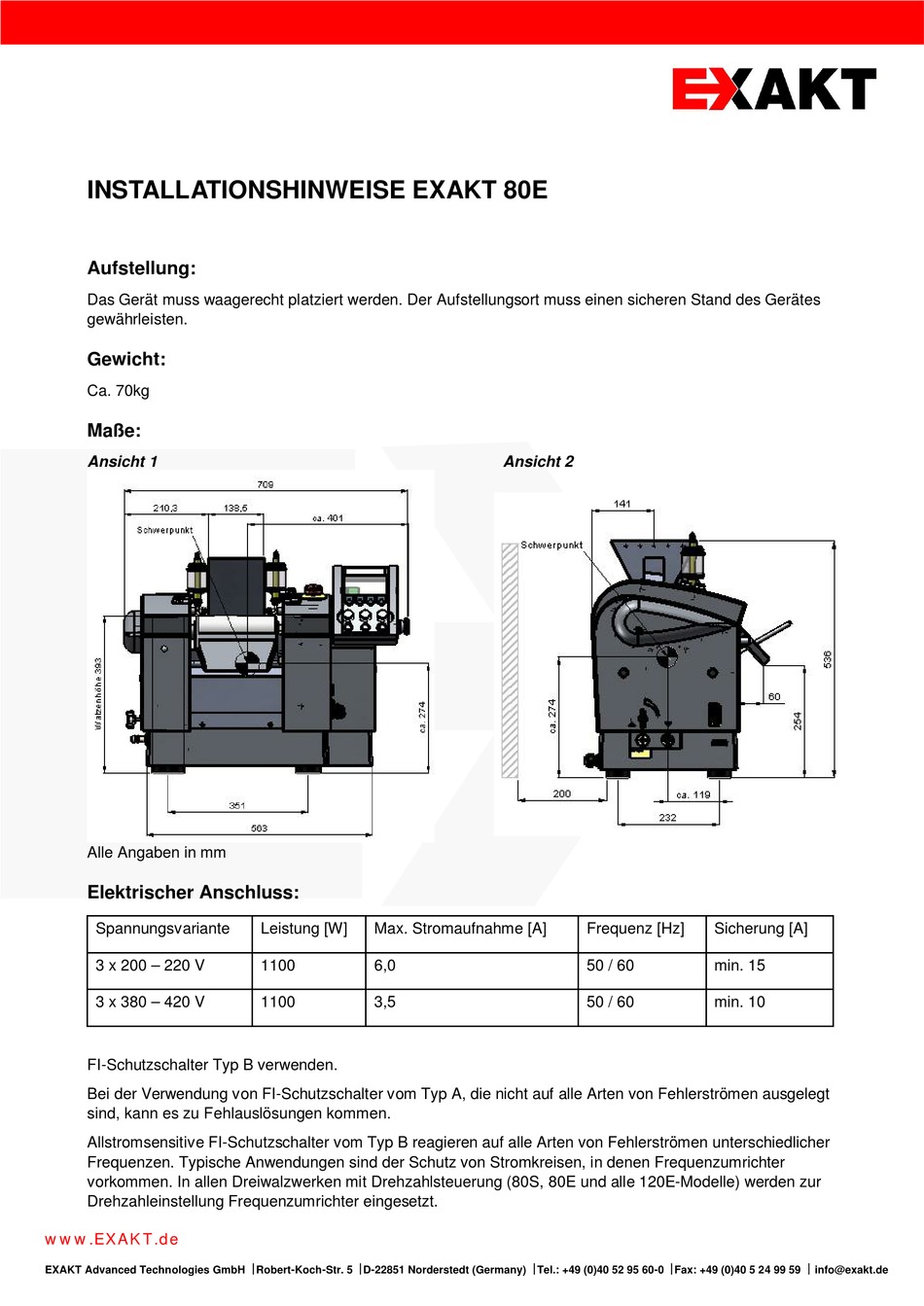

INSTALLATIONSHINWEISE EXAKT 80E
Aufstellung:
Das Gerät muss waagerecht platziert werden. Der Aufstellungsort muss einen sicheren Stand des Gerätes
gewährleisten.
Gewicht:
Ca. 70kg
Maße:
Ansicht 1
Alle Angaben in mm
Elektrischer Anschluss:
Spannungsvariante
3 x 200 – 220 V
3 x 380 – 420 V
FI-Schutzschalter Typ B verwenden.
Bei der Verwendung von FI-Schutzschalter vom Typ A, die nicht auf alle Arten von Fehlerströmen ausgelegt
sind, kann es zu Fehlauslösungen kommen.
Allstromsensitive FI-Schutzschalter vom Typ B reagieren auf alle Arten von Fehlerströmen unterschiedlicher
Frequenzen. Typische Anwendungen sind der Schutz von Stromkreisen, in denen Frequenzumrichter
vorkommen. In allen Dreiwalzwerken mit Drehzahlsteuerung (80S, 80E und alle 120E-Modelle) werden zur
Drehzahleinstellung Frequenzumrichter eingesetzt.
www.EXAKT.de
EXAKT Advanced Technologies GmbH  Robert-Koch-Str. 5  D-22851 Norderstedt (Germany)  Tel.: +49 (0)40 52 95 60-0  Fax: +49 (0)40 5 24 99 59  info@exakt.de
Leistung [W] Max. Stromaufnahme [A]
1100 6,0
1100 3,5
Ansicht 2
Frequenz [Hz]
50 / 60
50 / 60
Sicherung [A]
min. 15
min. 10
