Anhang

Garmin PowerSwitch

Garmin empfiehlt dringend, die Montage des Geräts von einem
Techniker durchführen zu lassen, der Erfahrung mit elektrischen
Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann
Schäden an Fahrzeug oder Batterie sowie Verletzungen nach
sich ziehen.
Verwenden Sie ein verbundenes Garmin PowerSwitch Gerät,
um Beleuchtung, Lüfter und mehr über das Tread Gerät zu
steuern.

Hinweise zur Montage

• Das Gerät muss in der Nähe der Batterie und in Reichweite
des mitgelieferten Stromkabels montiert werden.
• Die Montagefläche muss sich für das Gewicht des Geräts
eignen.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.

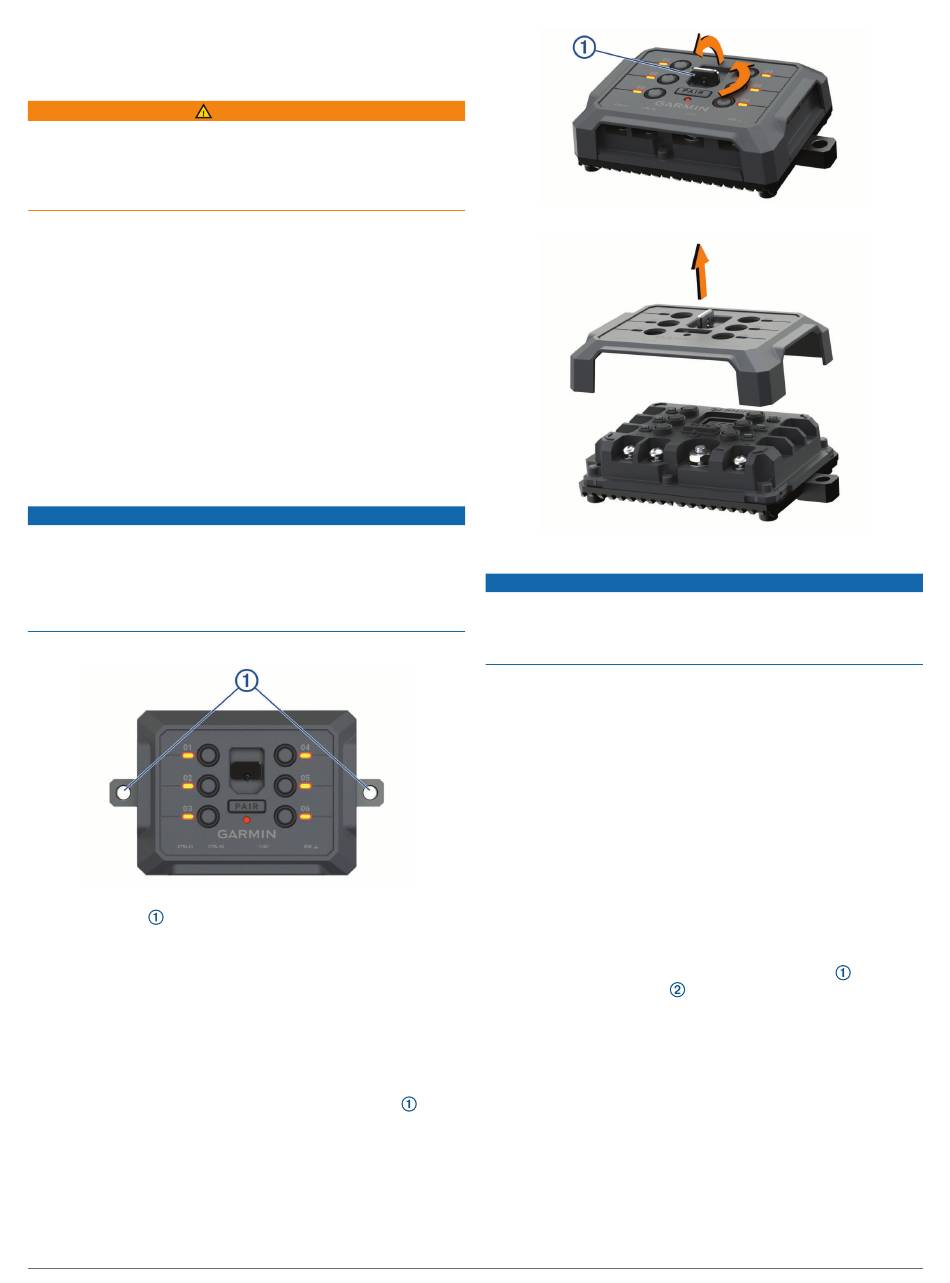

Anbringen des Geräts
Vor der Montage des Geräts müssen Sie einen Montageort
auswählen und die für die Montagefläche geeigneten
Befestigungsteile erwerben.
Achten Sie beim Durchführen der Vorbohrungen und beim
Befestigen der Halterung im Fahrzeug auf Leitungen, Anzeigen,
Airbags, Airbag-Abdeckungen, Klimaanlage und andere
Komponenten. Garmin ist nicht für Schäden oder
Konsequenzen verantwortlich, die sich aus der Montage
ergeben.
1
Platzieren Sie die Halterung an der ausgewählten Position.
2
Verwenden Sie die Halterung als Vorlage, und markieren Sie
die Positionen der zwei Schrauben.
3
Führen Sie Vorbohrungen aus (optional).
Bei einigen Montageoberflächen müssen Vorbohrungen
durchgeführt werden. Bohren Sie nicht durch die Halterung.
4
Befestigen Sie die Halterung mit den für die Montagefläche
geeigneten Befestigungsteilen sicher auf der Montagefläche.
Öffnen der Frontabdeckung
Sie müssen die Frontabdeckung öffnen, um elektrische
Verbindungen herzustellen.
1
Heben Sie die Verriegelung der Frontabdeckung an
drehen Sie sie gegen den Uhrzeigersinn.
Anhang
WARNUNG
HINWEIS
2
Ziehen Sie die Frontabdeckung vom Gerät.
Verbinden von Zubehör
Verwenden Sie das Gerät nicht, um eine Winde zu steuern oder
mit Strom zu versorgen. Wenn Sie diesen Hinweis nicht
beachten, könnte das Fahrzeug oder das Gerät beschädigt
werden.
Anforderungen an das Zubehör:
• Überprüfen Sie die Stromstärke aller Zubehörteile, bevor Sie
sie mit dem Garmin PowerSwitch Gerät verbinden. Das Gerät
unterstützt Zubehör mit bis zu 30 A pro Kanal und maximal
100 A für das gesamte System.
• Verwenden Sie Leitungen mit einem Durchmesser von
2
6 mm (AWG 10) für Zubehör, das mehr als 20 bis 30 A
nutzt.
• Verwenden Sie Leitungen mit einem Durchmesser von
2
4 mm (AWG 12) für Zubehör, das 10 bis 20 A nutzt.
• Verwenden Sie Leitungen mit einem Durchmesser von
2
2,5 mm (AWG 14) für Zubehör, das weniger als 10 A nutzt.
• Verwenden Sie für alle Zubehörverbindungen Anschlüsse der
richtigen Größe.
• Crimpen Sie alle Anschlüsse sicher.
1
Verbinden Sie die positive Leitung vom Zubehör
der Zubehöranschlüsse
, und
HINWEIS
am Garmin PowerSwitch Gerät.
mit einem
