WESTECH MT75 Anleitung
Display/fernbedienung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für WESTECH MT75

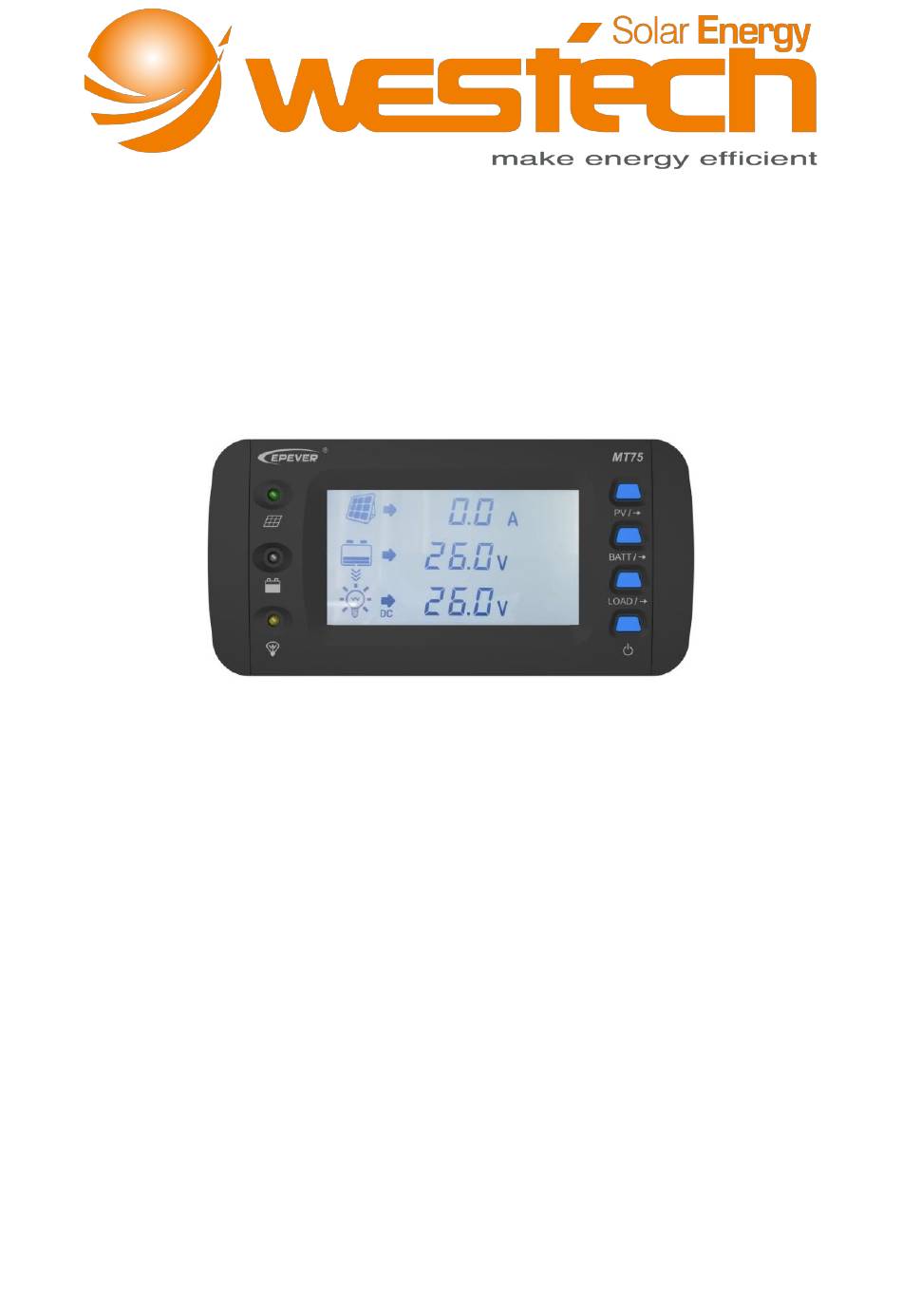

- Seite 1 Display/Fernbedienung MT75 Anleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Sicherheitshinweise ........................... 2 2. Übersicht ............................2 3. Äußeres .............................. 3 4. Zubehör .............................. 4 5. Installationshinweise ......................... 4 6. Anzeige .............................. 5 7. Tasten ..............................6 8. LCD-Display ............................6 9. Fehlercodes ............................7 10. Technische Daten..........................8 11. -
Seite 3: Sicherheitshinweise

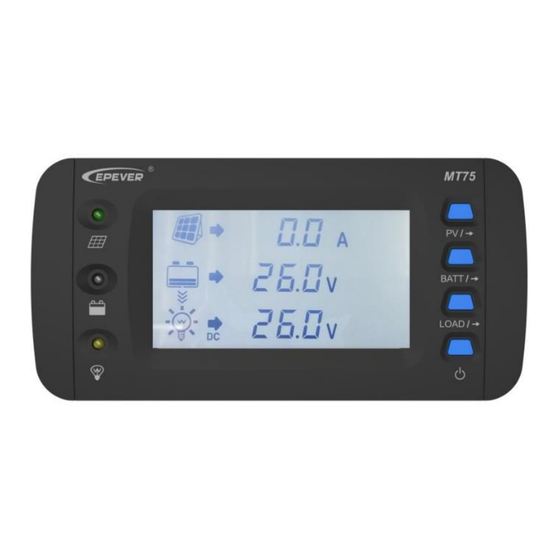

Sie nicht, es zu reparieren. 2. Übersicht MT75 ist eine neue Generation der Fernsteuerung. Sie ermöglicht die Anzeige und Änderung der Betriebsparameter von Laderegler und Wechselrichter zur selben Zeit und bietet somit die ideale Lösung für die verschiedensten netzunabhängigen Solaranwendungen. -
Seite 4: Äußeres
3. Äußeres ❶ Außenhülle ❽ Batterie Parameter Taste ❷ PV Anzeige ❾ PV Parameter Taste ❸ Batterie Anzeige ❿ Grundplatte (optional) Potentialfreier Kontakt ❹ Last Anzeige ⓫ ① Schnittstelle ❺ ⓬ RS485 Schnittstelle 1 (RJ45) ❻ Last AN/AUS Taste ⓭ RS485 Schnittstelle 2 (RJ45) Potentialfreier Kontakt ❼... -
Seite 5: Zubehör
Rahmens (175x50 mm) und montieren Sie die Kunststoffspreizbolzen. Schritt 2: Verwenden Sie vier selbstschneidende M5-Schrauben, um den Rahmen zu befestigen. Schritt 3: Entfernen Sie die Außenhülle. Schritt 4: Befestigen Sie die MT75-Oberfläche mit zwei M4-Flachkopfschrauben auf dem Sockel. Schritt 5: Montieren Sie die Außenhülle. Stand: März 2021... -
Seite 6: Anzeige
Schritt 1: Ermitteln Sie die Installationsgröße (176 mm) und bohren Sie Schraubenlöcher (nicht kleiner als 158,2 x 85 mm). Schritt 2: Entfernen Sie die Außenhülle. Schritt 3: Verwenden Sie zwei M4-Flachkopfschrauben zur Befestigung des MT75. Schritt 4: Montieren Sie die Außenhülle. 6. Anzeige... -
Seite 7: Tasten
7. Tasten Taste Durchführung Anweisung Drücken Anzeige der PV Parameter Drücken Anzeige der Batterie Parameter Anzeige der Last Parameter Drücken Verlassen der Fehlerseite Drücken für 5s Überprüfen des Fehlercodes ① Synchron Kontrolle der Laderegler und Wechselrichter Drücken Taste Löschen der gesamten erzeugten Energie der PV, gesamten Drücken für 5s Verbrauch der DC und AC Lasten... -
Seite 8: Fehlercodes
Komponente LCD-Display Definition PV Spannung PV Strom PV Leistung Gesamt erzeugte Energie PV Batterie Spannung Batterie Strom Batterie Batterie Kapazität Batterie Temperatur DC Last Spannung DC Last Strom DC Last DC Last leistung Gesamter Verbrauch DC Last AC Last Spannung AC Last Strom AC Last AC Last Leistung... -
Seite 9: Technische Daten
10. Technische Daten Modell XTRA-N Serie, Triron Serie, Tracer-AN Serie, Tracer-BN Serie Hinweis: Benötigte Kabel für diese Laderegler sind bei MT75 inkludiert Laderegler iTracer-AD Serie / iTracer-ND Kompatibel mit Serie Hinweis: Benötigte Kabel für diese Laderegler müssen separat bestellt werden IPower Serie (1kW oder höher... -
Seite 10: Abmessungen
12.1 Standardanwendung 1. Vorteile: Die MT75 überwacht gleichzeitig den Betriebsstatus und die Fehlercodes des Solarreglers und des Wechselrichters. Die Taste Load ON/OFF steuert den Start oder Stopp des Wechselrichters, was die Verluste reduzieren und die Lebensdauer des Systems verlängern kann. -
Seite 11: Erweiterte Anwendung
12.2 Erweiterte Anwendung 1. Vorteile: Die MT75 überwacht gleichzeitig den Betriebsstatus und die Fehlercodes des Solarreglers und des Wechselrichters. Die Taste Load ON/OFF steuert den Start oder Stopp des Wechselrichters, was die Verluste reduzieren und die Lebensdauer des Systems verlängern kann. -
Seite 12: Fortgeschrittene Anwendung
12.3 Fortgeschrittene Anwendung 1. Vorteile: Mit dem RS485-1M2S-Modul kann das MT75 nicht nur den Betriebsstatus des Solarreglers und des Wechselrichters überwachen, sondern auch eine Verbindung mit einem externen WIFI / Bluetooth- Modul oder PC herstellen und kommunizieren. Die Parametereinstellungen und die Überwachung des Betriebszustands können per Smartphone-APP oder PC-Software durchgeführt werden. -
Seite 13: Experten Anwendung
12.4 Experten Anwendung 1. Vorteile: Mit dem RS485-1M2S-Modul kann das MT75 nicht nur den Betriebsstatus des Solarreglers und des Wechselrichters überwachen, sondern auch eine Verbindung mit einem externen WIFI / Bluetooth- Modul oder PC herstellen und kommunizieren. Die Parametereinstellungen und die Überwachung des Betriebszustands können per Smartphone-APP oder PC-Software durchgeführt werden. - Seite 14 3. Durchführung 1. Verbinden Sie den Hauptanschluss des RS485-1M2S mit Laderegler und Wechselrichter. 2. Verbinden Sie den Slave-Anschluss des RS485-1M2S mit dem MT75 und der eBox-WIFI/- BLE/PC-Kommunikationskabel. 3. Verbinden Sie den Potentialfreien Kontakt des MT75 mit der externen Schalter Schnittstelle des Wechselrichters 4.
- Seite 15 Westech-Solar Energy GmbH Robert-Koch-Str. 3a 82152 Planegg Deutschland Tel.: +49 (0) 89-89545770 Fax: +49 (0) 89-89545771 E-Mail: info@westech-energy.com Stand: März 2021...
