WilTec 62138 Bedienungsanleitung
Kleinhebeanlage
Quicklinks
Bedienungsanleitung
Kleinhebeanlage
62138, 62139

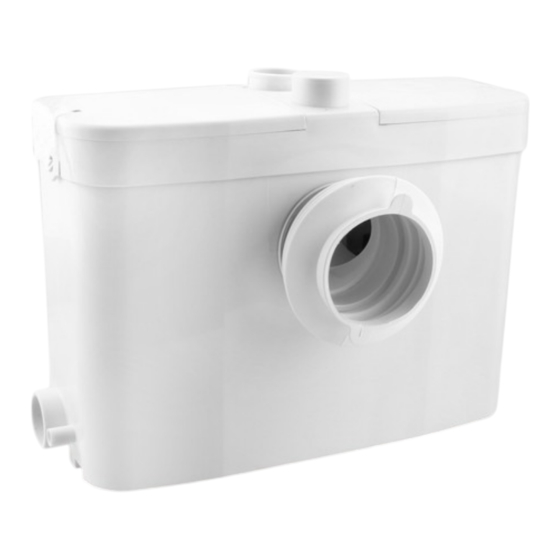

Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei-
se
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Verwandte Anleitungen für WilTec 62138
Inhaltszusammenfassung für WilTec 62138
- Seite 1 Bedienungsanleitung Kleinhebeanlage 62138, 62139 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinwei- Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut - zerhandbuch oder den Anschlussdiagrammen.
-
Seite 3: Sicherheitshinweise
Frequenz (Hz) Stromstärke (A) Schutzklasse IP44 Maximaler Druck (bar) Maximale Förderhöhe (m) Durchflussmenge am Auslass (ℓ/min) Maximale Temperatur ( ℃ < 80 Erfüllter Standard EN-12050-3, EN-12050-4 © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 3 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de... - Seite 4 Führen Sie vor regelmäßig eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicher- heitsvorrichtungen außer Kraft. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 4 http://www.WilTec.de http://www.aoyue.eu...
- Seite 5 Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicher- heitshinweise und Anweisungen können Stromschlag, Brand und/oder schwere Verletzungen verursa- chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 5 http://www.WilTec.de...
-
Seite 6: Installation
Motor (E), der die Turbine/den Häcksler (F) antreibt. Das Abwasser wird durch den Auslass (G) abgeleitet. Dieser Mechanismus ist einfach, und das Gerät besteht aus hochqualitativen Materialien. Die Funktionsweise beruht auf einem erprobten Konzept. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 6 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de... - Seite 7 Die Hebeanlage kann mit jedem WC-Modell nach europäischer Vorschrift mit Wandableitung verbunden werden. Die Befestigung erfolgt durch Einführung des WC-Abflusses in die Gummimuffe, die aus dem Gehäuse herauskommt, und durch Anschrauben der mitgelieferten Schelle. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 7 http://www.WilTec.de http://www.aoyue.eu 2021-1...
- Seite 8 Übrigens: Die Abflüsse von Duschwanne und Badewanne müssen sich in mindestens 10 cm Höhe vom Boden befinden. Alle angeschlossenen sanitären Anlagen müssen den Wasserzu- fluss unterbrechen können. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 8 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 9 Hebeanlage angeschlossen sind, installie- ren Sie Rückschlagventile in den entspre- chenden Abflussrohren, um einen Rück- fluss zu verhindern. Das Gefälle der hori- zontalen Bauteile muss mindestens 1 % betragen. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 9 http://www.WilTec.de http://www.aoyue.eu 2021-1...
- Seite 10 Entfernen Sie verstopfende Teile (z. B. mit einer Zange). Nach Abschluss der Wartung bauen Sie das Gerät nach dem umgekehrten Verfahren wieder zusammen. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 10 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
-
Seite 11: Fehlersuche
Überprüfen Sie den Stroman- fekt oder blockiert schluss Druckschalters und die Leitung des Druck- schalters (s. Beschreibung). Überprüfen Sie den Motor bzw. das Pumpenrad auf Blockie- rung. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 11 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de... - Seite 12 Die Hebeanlage darf nur mit milden Reinigungsmitteln sowie einem feuchten Tuch und Seifenwasser von außen gereinigt werden. Schäden, die durch falsche Reinigungsmittel verursacht werden, fallen nicht unter die Gewährleistung. © by WilTec Wildanger Technik GmbH Artikel 62138, 62139 Seite 12 http://www.WilTec.de...
- Seite 13 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma WilTec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elektro- nischen Geräten (Anzuwenden in den Ländern der...
