d) Statusanzeigen im RX-Modus
Status
Rote LED AN → blaue LED AN →
rote LED AUS
Blaue LED blinkt zweimal pro Sek.
Blaue / Rote LED blinkt schnell
Blaue LED blinkt zweimal pro Sek.
Blaue LED AN
Blaue LED blinkt
Sendemodus (TX)
In diesem Betriebsmodus können Sie die Box dazu verwenden, Audiosignale von einem Fernsehgerät oder
einem Wiedergabegerät zu streamen, das keine drahtlose Verbindung zu anderen Geräten herstellen kann.
Stellen Sie vor der Wiedergabe sicher, dass die Lautstärkepegel aller verbundenen
Geräte auf ein angemessenes Niveau eingestellt sind. Möchten Sie die Box beim
Fernsehen nutzen, sollten Sie Bluetooth-Kopfhörer verwenden, die den aptX
Low Latency-Codec unterstützen. Andernfalls kann es zu einer Verzögerung der
Tonausgabe kommen.
a) Konfiguration
1. Halten Sie zunächst die Ein/Aus-Taste drei Sekunden
lang gedrückt, um das Gerät auszuschalten.
2. Versetzen Sie dann die Box in den Sendemodus (TX).
Damit die Änderungen wirksam werden, muss
die Box nach dem Umschalten der Betriebsmo-
di neu gestartet werden.
3. Bringen Sie den sich an der Box befindlichen Schalter
zur Auswahl der Anschlussart in die Stellung:
AUX: Analoges Tonsignal.
SPDIF: Digitales Tonsignal (TOSLINK).

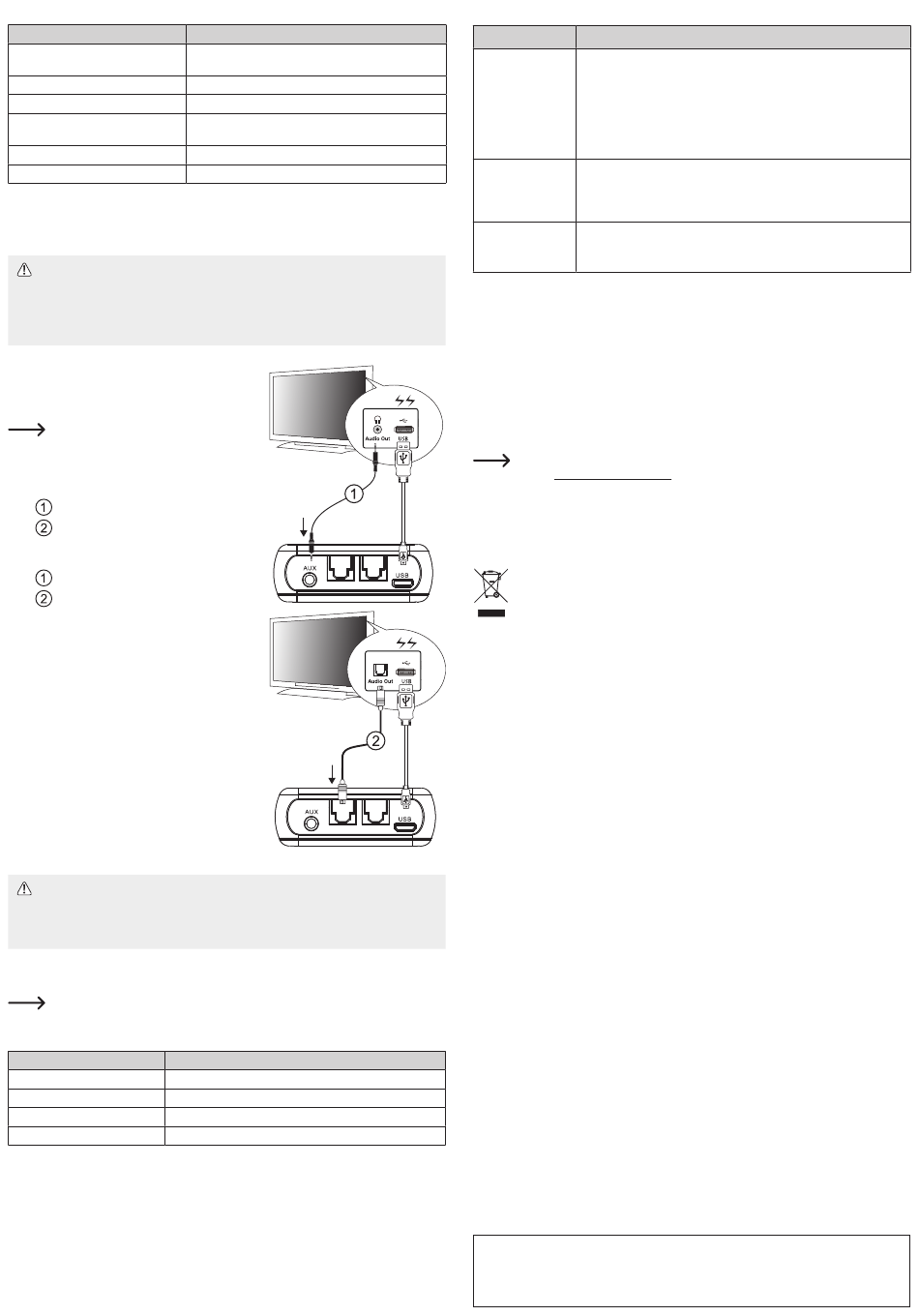

4. Schließen Sie nun die Box über ein geeignetes Kabel an
den Audioausgang eines Geräts an:
Analog: AUX → Ausgangsbuchse.
Digital: SPDIF IN → Optischer Ausgang.
5. Halten Sie anschließend die Ein/Aus-Taste erneut drei
Sekunden lang gedrückt, um das Gerät wieder einzu-
schalten.
b) Bluetooth-Kopplung
1. Versetzen Sie zunächst Ihren Kopfhörer/Ihre Ohrhörer
oder Ihren Empfänger in den Kopplungsmodus.
2. Für die Einleitung des Kopplungsvorgangs der Box sind
die folgenden beiden Schritte auszuführen:
- Starten Sie die Box neu oder schalten Sie sie ein.
- Ist die Box eingeschaltet, drücken Sie zweimal auf die
Ein/Aus-Taste.
3. Nachstehend ist die Abfolge der Kopplung aufgeführt:
Suche nach zuvor gekoppelten Gerät (15 Sek.) →
Bereit zur Kopplung (9 Min. 45 Sek.) → Ausschalten.
4. War der Kopplungsvorgang erfolgreich, beginnt die
blaue LED an der Box langsam zu blinken.
c) Kopplung eines zweiten Geräts
Sie haben die Möglichkeit, bis zu zwei Geräte gleichzeitig mit der Box zu koppeln.
Um die Verbindung zu einem anderen Gerät herzustellen, müssen Sie zunächst
einmal das Gerät, zu dem bereits eine Verbindung besteht, entfernen. Informationen
dazu finden Sie im Abschnitt „Alle gekoppelten Geräte entfernen".
Wiederholen Sie mit dem zweiten Gerät einfach die Schritte 1-4 des Abschnitts „Sendemodus
(TX) → b) Bluetooth-Kopplung".
Sollte sich zum ersten Gerät nach dem Koppeln des zweiten Geräts keine Verbindung herstellen
lassen, starten Sie die Box neu.
d) Statusanzeigen im TX-Modus
Status
Beschreibung
Blau EIN
Einschaltphase / Suche nach bereits gekoppelten Geräten
Blaue LED blinkt zweimal pro Sek.
Suche nach zuvor gekoppelten Geräten (15 Sek.)
Blaue LED blinkt schnell
Kopplungsvorgang läuft –Suche nach Gerät läuft (9 Min. 45 Sek.)
Blaue LED blinkt langsam
Verbunden: Die Box ist mit einem Gerät gekoppelt.
Alle gekoppelten Geräte entfernen
Haben Sie die maximale Anzahl von verbundenen Geräten erreicht und Sie möchten andere Geräte mit der
Box koppeln, müssen Sie zunächst den Speicher mit den bereits gekoppelten Geräten löschen.
1. Halten Sie anschließend die Ein/Aus-Taste erneut drei Sekunden lang gedrückt, um das Gerät wieder
einzuschalten.
2. Bringen Sie dann den sich an der Box befindlichen Schalter zur Auswahl des Betriebsmodus (TX ↔ RX)
in die jeweils gegenüberliegende Stellung und starten Sie die Box neu.
3. Bringen Sie nach dem Neustart den Schalter (TX ↔ RX) wieder in die vorherige Stellung und starten
Sie die Box noch einmal neu.
4. Leiten Sie anschließend den Kopplungsvorgang für die neuen Geräte ein.
Beschreibung
Einschaltphase (Gerät ist eingeschaltet)
Suche nach zuvor gekoppelten Geräten (15 Sek.)
Bereit zur Kopplung (3 Min.)
Kopplungsvorgang läuft – Suche nach Gerät läuft (6 Min.
45 Sek.)
Verbindung hergestellt (Box und Gerät)
Verbunden: Audiosignal wird gestreamt.
SPDIF IN
SPDIF OUT
SPDIF IN
SPDIF OUT
Problembehandlung
Problem
Behebung
•
•
Verbindungsher-
stellung zu zuvor
gekoppelten Gerät
nicht möglich.
•
Kopplung eines
Es sind bereits zwei Geräte mit der Box gekoppelt. Entfernen Sie die gekop-
zweiten Geräts im
pelten Geräte und versuchen Sie es erneut. Informationen dazu finden Sie im
TX-Modus nicht
Abschnitt „Alle gekoppelten Geräte entfernen".
möglich.
Stellen Sie sicher, dass sämtliche Kabel ordnungsgemäß angeschlossen
Kein Ton.
sind und der Ton nicht stummgeschaltet oder ein niedriger Lautstärkepegel
eingestellt ist.
Pflege und Reinigung
®
•
Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von der Stromversor-
gung und sämtlichen daran angeschlossenen Geräten.
•
Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
•
Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Konformitätserklärung (DOC)
Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der
Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse ver-
fügbar: www.conrad.com/downloads
Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestell-
nummer des Produkts in das Suchfeld ein. Anschließend können Sie die EU-Konformitätserklä-
rung im PDF-Format herunterladen.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Eingangsspannung/-strom .................... 5 V/DC, 500 mA
Akku ...................................................... 3,7 V, 240 mAh, LiPo
Ladezeit des Akkus ............................... 2 Std.
Ladedauer ............................................ ca. 8 Std.
Bluetooth .............................................. Version: 5,0
Audio-Anschlüsse ................................. 3,5-mm-Stereo
Kabel .................................................... RL-Audio mit 3,5-mm-Klinke auf Cinch: 38 cm
Frequenzbereich ................................... 2402 – 2480 GHz
Sendeleistung ....................................... max. 4 dBm
Sendereichweite ................................... max. 20 m
Betriebsbedingungen ............................ 0 bis +43 ºC, 10 – 80 % rF (nicht kondensierend)
Lagerbedingungen ................................ -20 bis +60 ºC, 10 – 80 % rF (nicht kondensierend)
Abmessungen (L x B x H) ..................... 55 x 58,5 x 21 mm
Gewicht ................................................. 36 g
*Um für eine möglichst geringe Latenz zu sorgen, sollten angeschlossene Bluetooth-Geräte
den aptX™ LL-Codec unterstützen.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
Überprüfen Sie, ob die Bluetooth-Funktion des Geräts aktiviert ist.
Stellen Sie sicher, dass sich das Gerät innerhalb der Sendereichweite
(20 m) befindet. Sollte dies nicht der Fall sein, verringern Sie den Abstand
zwischen der Box und dem gekoppelten Gerät und wählen Sie den Eintrag
„RF-BTR-200" aus der Liste der verfügbaren Geräte aus.
Stellen Sie sicher, dass sämtliche Kabel ordnungsgemäß angeschlossen
sind und sich der Schalter (TX ↔ RX) in der richtigen Stellung befindet.
Gerätename: RF-BTR-200
Profil: A2DP (Sender und Empfänger)
Codecs: SBC, aptX™, aptX™ LL*, aptX™ HD
2 x optisch (TOSLINK)
3,5-mm-Klinke (Stecker auf Stecker): 41 cm
USB-A auf Micro-USB: 40 cm
