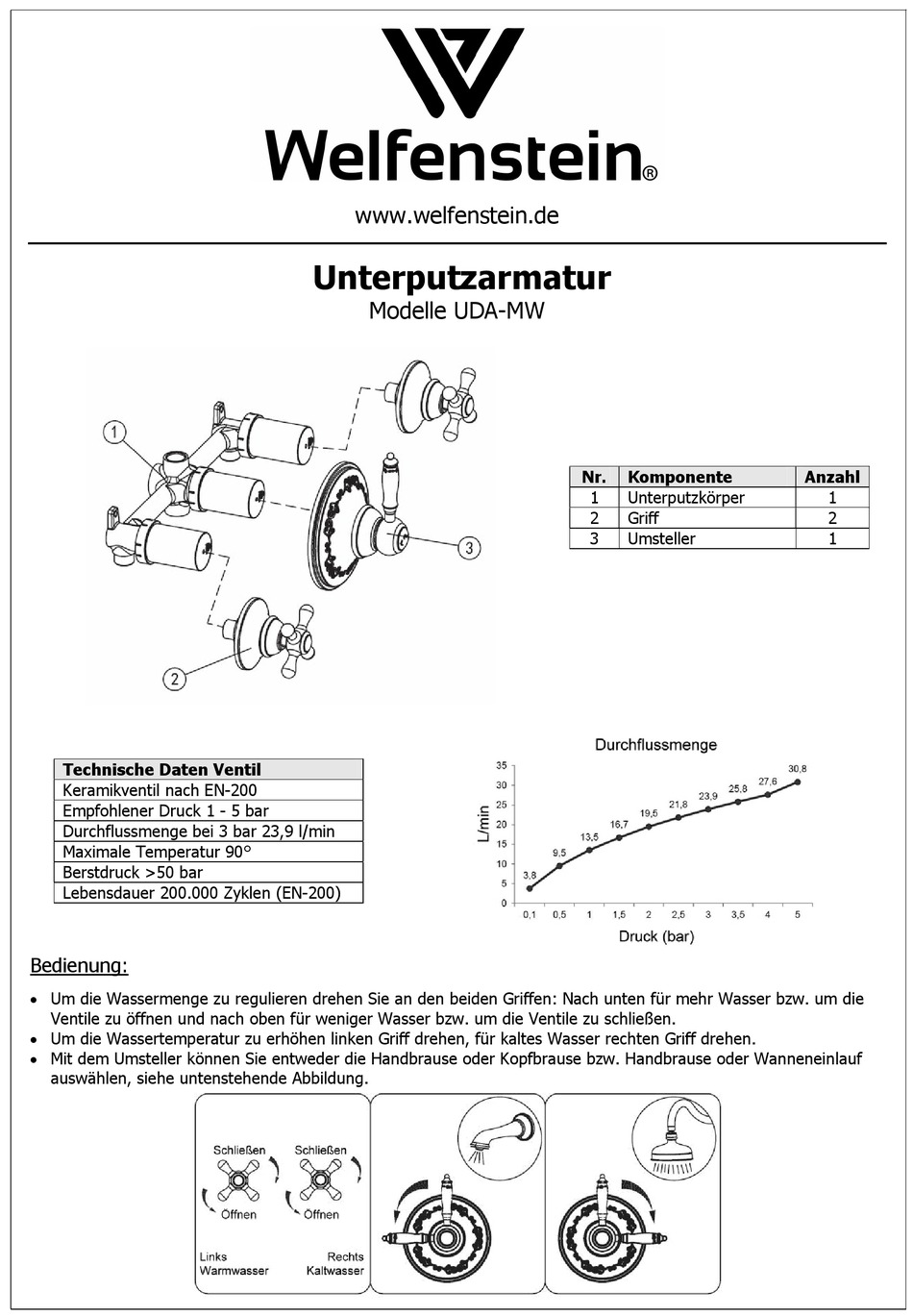

Welfenstein UDA-MW Montageanleitung
Unterputzarmatur
Technische Daten Ventil
Keramikventil nach EN-200
Empfohlener Druck 1 - 5 bar
Durchflussmenge bei 3 bar 23,9 l/min
Maximale Temperatur 90°
Berstdruck >50 bar
Lebensdauer 200.000 Zyklen (EN-200)
Bedienung:
Um die Wassermenge zu regulieren drehen Sie an den beiden Griffen: Nach unten für mehr Wasser bzw. um die
Ventile zu öffnen und nach oben für weniger Wasser bzw. um die Ventile zu schließen.
Um die Wassertemperatur zu erhöhen linken Griff drehen, für kaltes Wasser rechten Griff drehen.
Mit dem Umsteller können Sie entweder die Handbrause oder Kopfbrause bzw. Handbrause oder Wanneneinlauf
auswählen, siehe untenstehende Abbildung.
www.welfenstein.de
Unterputzarmatur
Modelle UDA-MW
Nr.
Komponente
1
Unterputzkörper
2
Griff
3
Umsteller
Anzahl
1
2
1
Verwandte Anleitungen für Welfenstein UDA-MW
Inhaltszusammenfassung für Welfenstein UDA-MW
- Seite 1 Unterputzarmatur Modelle UDA-MW Komponente Anzahl Unterputzkörper Griff Umsteller Technische Daten Ventil Keramikventil nach EN-200 Empfohlener Druck 1 - 5 bar Durchflussmenge bei 3 bar 23,9 l/min Maximale Temperatur 90° Berstdruck >50 bar Lebensdauer 200.000 Zyklen (EN-200) Bedienung: Um die Wassermenge zu regulieren drehen Sie an den beiden Griffen: Nach unten für mehr Wasser bzw. um die Ventile zu öffnen und nach oben für weniger Wasser bzw.
- Seite 2 Lässt sich der Umsteller nicht mehr wie gewohnt bedienen oder stellt nicht mehr um, dann muss er gereinigt und ggf. entkalkt werden. Evtl. Fragen beantworten wir Ihnen natürlich gerne telefonisch oder per E-Mail. – Otto-Lilienthal-Str.10a – 86929 Penzing Welfenstein Armaturen – F.C.I. GmbH Telefon 08191/428143 – E-Mail info@welfenstein.de...
