Inhaltszusammenfassung für Schanks Audio Monitor 1

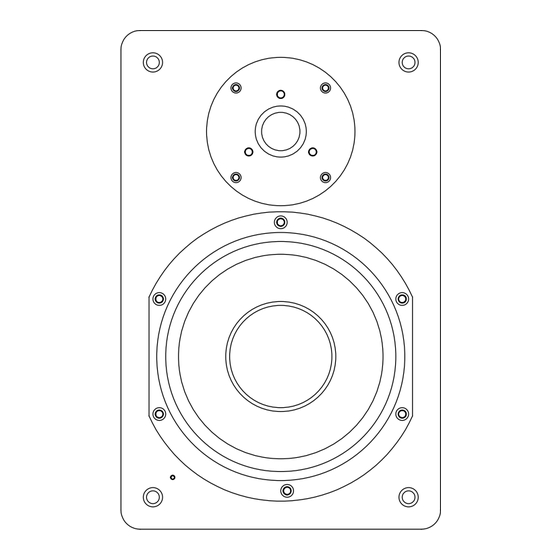

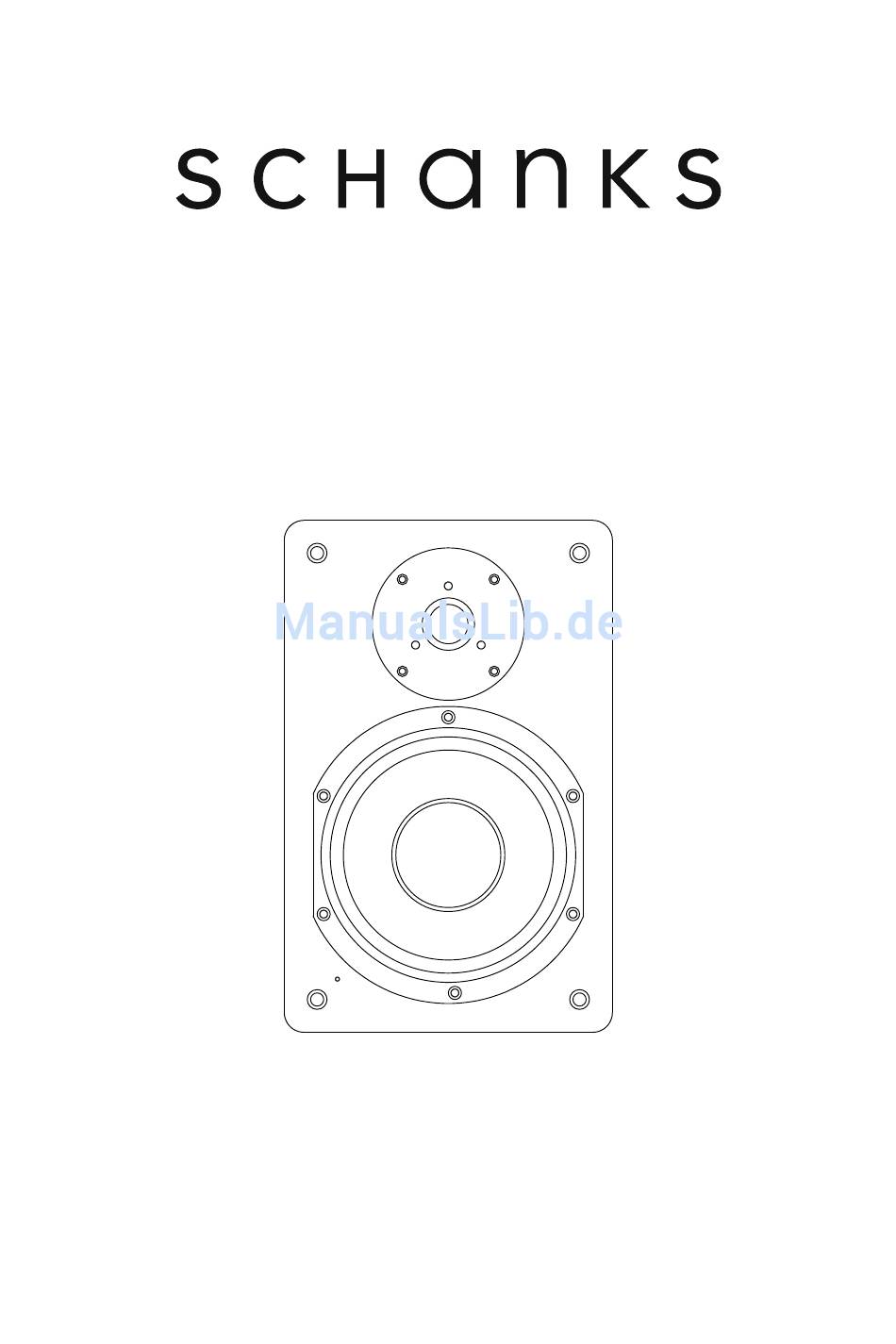

- Seite 1 Aktivlautsprecher Monitor 1 Bedienungsanleitung...
- Seite 2 Schanks Audio GmbH Zum Schankstor 12 54298 Welschbillig Deutschland info@schanksaudio.de www.schanksaudio.de Irrtümer und technische Änderungen vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung 2 Sicherheitsbestimmungen 3 Bedienelemente 4 Inbetriebnahme 5 Anschlussbeispiele 6 Technische Daten 7 Anhang... -
Seite 4: Einführung
Stand der Technik in Deutsch- land entwickelt und mit einem hohen Maß an Handarbeit für Sie gefer- tigt wurde. Wir wünschen Ihnen viel Freude mit dem Monitor 1 und eine ge- nussvolle Zeit des Musikhörens! -
Seite 5: Sicherheitsbestimmungen
2 Sicherheitsbestimmungen Um Ihnen einen sicheren Umgang mit Ihren neuen Aktivlautsprechern zu gewährleisten, möchten wir Sie bitten, folgende Sicherheitsbestim- mungen sorgfältig zu lesen und zu befolgen: Bevor Sie Musik über Ihre neuen Aktivlautsprecher genießen, le- sen Sie bitte diese Bedienungsanleitung komplett und bewahren Sie sie sicher auf. - Seite 6 stellmöglichkeiten und in der Regel keinen Grund, das Gehäuse zu öffnen! Reparaturen oder Wartungen können nur von qualifi- ziertem Personal durchgeführt werden. Ersetzen Sie eine defekte Netzsicherung nur durch den inliegen- den, gleichen Typ. Ersetzen Sie stets beide von außen zugängli- chen Sicherungen eines Lautsprechers.
- Seite 7 Vermeiden Sie "hot plugging", also das Stecken oder Abziehen von Signalkabeln im eingeschalteten Zustand. Weder analoge noch digitale Signalkabel dürfen im laufenden Betrieb gesteckt oder abgezogen werden. Auftretende Transienten können Ihre Lautsprecher dauerhaft schädigen. Ihre neuen Aktivlautsprecher wurden zur Wiedergabe von Au- diosignalen bestimmt.
-
Seite 8: Bedienelemente
3 Bedienelemente Auf der Rückseite Ihres Monitor 1 befindet sich das Anschlussfeld:... - Seite 9 2: + (positives Audiosignal) 3: - (negatives Audiosignal) 4. DBA Out (Optional) Ausgangssignal zum Betrieb eines Gegenbass- Systems. 5. Service Programmierbuchse, nur von SCHANKS AUDIO zu ver- wenden. Mechanisch kompatible Steckverbinder dürfen weder aufgesteckt, noch elektrisch betrieben werden! Bitte beachten Sie die Sicherheitsbestimmungen.
-
Seite 10: Inbetriebnahme
Auf der Vorderseite Ihres Monitor 1 befindet sich eine Leuchtdiode, die den Betriebszustand anzeigt: Aus Lautsprecher ist vom 230 V-Netz getrennt. Rot Betriebsbereit/Standby, Einschaltautomatik wartet auf Signal. Grün Betriebszustand, Ihr Lautsprecher ist eingeschaltet und zur Wiedergabe bereit. Blinken Überlast. Reduzieren Sie bitte die Lautstärke. -
Seite 11: Anschlussbeispiele
5 Anschlussbeispiele Betrieb mit Mediaserver/Streamer (digital) Besitzen Sie ein Streaminggerät/Netzwerkplayer mit digialem Ausgang und integrierter Lautstärkeregelung, stellt dies den elegantesten Weg dar, Ihre Lautsprecher zu intgerieren. Beachten Sie für die Zuweisung rechte/linke Box die Farbcodierung der Buchse DBA-Out. Stellen Sie die Wiedergabelautstärke in der Software Ihres Streaming- gerätes oder am Gerät ein. - Seite 12 Betrieb mit Mediaserver/Streamer (analog) Besitzen Sie ein Streaminggerät/Netzwerkplayer mit hochwertigem D/A- Wandler und integrierter Lautstärkeregelung, können Sie Ihre Laut- sprecher über die analogen Eingänge anschließen. Gleiches gilt für die Verwendung eines externen D/A-Wandlers an Ihrem Streamer oder Stellen Sie die Wiedergabelautstärke in der Software Ihres Streaming- gerätes oder am Gerät ein.
- Seite 13 Betrieb mit Vorverstärker (analog) Besitzen Sie bereits mehrere Quellgeräte und einen hochwertigen ana- logen Vorverstärker/Preamp mit Lautstärkerregelung, können Sie Ihre Lautsprecher analog ansteuern. Stellen Sie die Wiedergabelautstärke an Ihrem Vorverstärker ein.
- Seite 14 Betrieb mit PC und USB-Interface Besitzen Sie einen PC/Laptop oder Mac, sowie ein USB-S/PDIF-Interface, können Sie diese Verbindung für den Anschluss Ihrer Lautsprecher nutzen. Stellen Sie die Wiedergabelautstärke in Ihrer Player-Software ein. Ver- wenden Sie einen hochwertigen Audio-Player für maximale Klangqua- lität.
-
Seite 15: Technische Daten
S/PDIF über BNC bis 96.0 kHz +/- 0.5 V, 75 , Ausgang dito Einschaltautomatik: -50 dB FS Ausschaltverzögerung ca. 3 min Darüber hinaus bietet SCHANKS AUDIO umfangreiche Möglichkeiten an, Ihre Aktivlautsprecher an Ihre technischen Gegebenheiten anzu- passen. Entsprechende Abweichungen von der Standardausführung entneh-... -
Seite 16: Anhang
7 Anhang Seriennummern: Abweichungen: Gehäuse:...
