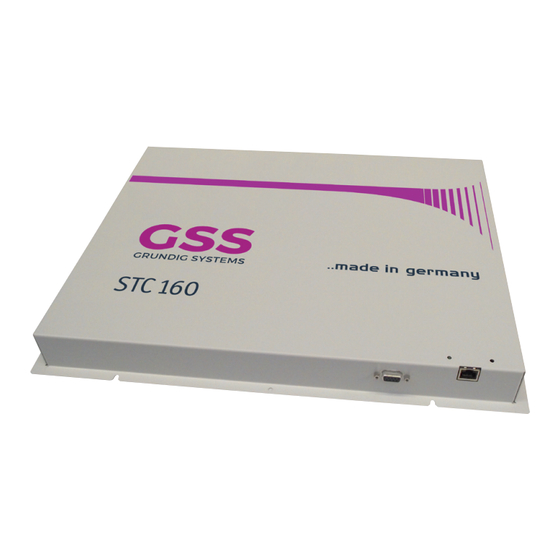

RCU 160 / RCA 162
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GSS RCU 160

Inhaltszusammenfassung für GSS RCU 160

  • Seite 1 RCU 160 / RCA 162...

  • Seite 2: Inhaltsverzeichnis

    n h a l t s v e r z e I c h n I s 1 Sicherheitsvorschriften ................. 3 2 Allgemeines ....................3 Lieferumfang .................3 Bedeutung der verwendeten Symbolik ..........3 Technische Daten ................4 Beschreibung ................5 Systemvoraussetzungen des PCs ............6 Managementeinheit im Überblick ............7 3 Montage .....................

  • Seite 3: Sicherheitsvorschriften

    DIN EN 60728. Bei Arbeiten am Gerät ESD-Schutzmaßnahmen beachten! l l g e m e I n e s 2.1 l I e f e r u m fa n g Managementeinheit RCU 160: 1 RCU 160 1 Netzwerkkabel 2 m 1 Kurzmontageanleitung Erweiterungseinheit RCA 162: 1 RCA 162...

  • Seite 4: Technische Daten

    2.3 t e c h n I s c h e at e n Die Anforderungen folgender EG-Richtlinien werden erfüllt: 2011/65/EU, 2014/30/EU, 2014/35/EU Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung (Seite 24). Anschlüsse: LAN .................1 RJ-45-Buchse RS-232 (Sub-D9): ................ 1 Kabel zum Anschluss der Kopfstation (incl.

  • Seite 5: Beschreibung

    Diesen erhalten Sie von Ihrem Vertriebsbeauftragten. Die RCU 160 hat zwei RS-232-Schnittstellen: – An Schnittstelle 1 wird die RCU 160 mit dem Bedienteil der STC 160 ver- bunden, an der sie montiert ist. Über diese Verbindung erfolgt auch die Spannungsversorgung.

  • Seite 6: Systemvoraussetzungen Des Pcs

    2.5 s ys t e mvo r au s s e t z u n g e n d es Die Software PSW 160 benötigt folgende Systemvoraussetzungen: – Microsoft .NET Framework 3.5 (kann kostenlos bei Microsoft heruntergela- den werden). —> Bei der Installation der PSW 160 wird geprüft ob das .NET F 3.5 im System installiert ist, wenn nicht, wird der sofortige Download von Microsoft angeboten.

  • Seite 7: Managementeinheit Im Überblick

    Power-LED (leuchtet, wenn Betriebsspannung anliegt) Reset-Taster (Soft-Reset) LAN-Schnittstelle RS-232-Schnittstelle 1 - Anschluss für STC 160 (incl. Spannungsversorgung) RS-232-Schnittstelle 2 - Anschluss für 2. STC 160 (über RCA 162) RCA 162 RS-232-Schnittstelle – Anschluss für RCU 160. RS-232-Anschluss für die 2. STC 160 - 7 - RCU 160 / RCA 162...

  • Seite 8: Montage

    I o n a n s c h l I es s e n Um die RCU 160 mit einer zweiten STC 160 zu verbinden, muss an der zweiten STC 160 eine Erweiterungseinheit RCA 162 anstelle der Haube an- gebracht werden.

  • Seite 9: Verbindungskabel Herstellen

    3.3 v e r B I n d u n gs k a B e l h e rs t e l l e n Der Anschluss der RCA 162 an das Managementsystem erfolgt über ein 1:1- RS-232-Verbindungskabel. Dieses können Sie mit den im Lieferumfang enthal- tenen RS-232-Steckern und dem Flachbandkabel in der erforderlichen Länge selbst herstellen.

  • Seite 10: Software Auf Dem Pc Oder Laptop Installieren

    Pc o f t w a r e a u f d e m o d e r a P t o P I n s t a l l I e r e n Die Software PSW 160 sowie deren Lizenz ist nicht im Lieferumfang der RCU 160 enthalten.
  • Seite 11 • Lesen Sie die Lizenzvereinbarung. • Klicken Sie auf "Ich akzeptiere die Vereinbarung" falls Sie die Lizenzverein- barungen annehmen und anschließend auf "Weiter >". • Die erscheinende Tabelle zeigt die Software-Versionen der Module, die für die Zusammenarbeit mit der PSW 160 nötig sind. —> Um auch neueste Module fernbedienen zu können, ist es wichtig die Software PSW 160 stets auf den neuesten Stand zu halten.
  • Seite 12 • Legen Sie das Verzeichnis an, in dem die Software installiert werden soll (z.B. C:\Program Files\GSS\PSW 160) und klicken Sie auf "Weiter >". • Geben Sie den Namen ein, unter dem die Programm-Verknüpfung im Start- menü erscheinen soll und klicken Sie auf "Weiter >".
  • Seite 13 • Klicken Sie auf "Installieren", um mit der Installation des Programms zu be- ginnen oder auf "Zurück", um Korrekturen oder Änderungen durchzuführen. —> Der Installationsverlauf wird angezeigt. • Klicken Sie auf "Fertigstellen", um die Installation abzuschließen. - 13 - RCU 160 / RCA 162...

  • Seite 14: Verbindung Zum Netzwerk

    B I n d u n g h e rs t e l l e n • Am PC eine feste IP-Adresse im Adressbereich der RCU 160 einstellen (z.B. 192.168.0.2, Subnetmask 255.255.255.0). • PC über ein LAN-Kabel direkt mit der RCU 160 verbinden.

  • Seite 15: Netzwerkeinstellungen Ändern

    • Ändern Sie bei Bedarf die IP-Einstellungen der Managementeinheit. • Übertragen Sie die geänderten Werte mit Schaltfläche an die Managementeinheit. —> RCU 160 (und damit auch die STC 160) wird neu gestartet. —> In der Kopfzeile wird die Softwareversion der RCU 160 angezeigt (z.B. RCU 160, V1).

  • Seite 16: Ethernet-Passwort Ändern

    Ü B e r n t e r n e t Für den Fernzugriff über Internet muss der Router, der mit der RCU 160 verbun- den ist, mit dem Internet verbunden sein. Zusätzlich muss Ihnen die "externe" (öffentliche) IP-Adresse bekannt sein, über die der Router mit dem Internet verbunden ist.
  • Seite 17 • Software PSW 160 starten. —> Die Installation der Software PSW 160 ist in Kapitel 4 (Seite 10) be- schrieben. • Schaltfläche anklicken. • Reiter "Ethernet" aktivieren. • "Externe" (öffentliche) IP-Adresse des Routers oder dessen "dynamischen DNS-Account" und den Port des Rou- ters, für den die Portweiterleitung auf die Managementeinheit konfiguriert wurde eingeben.

  • Seite 18: Softwareversion Der Managementeinheit

    I n h e I t Die Softwareversion der RCU 160 wird in der Kopfzeile im Menu Anlage > RCU 160 der PSW 160 angezeigt (z.B. RCU 160, V1).

  • Seite 19: Softwareupdate (Firmware)

    P d a t e I r m w a r e —> Nach einem Software-Update muss die RCU 160 neu gebootet werden. D.h., auch die an RS-232-Schnittstelle 1 angeschlossene STC 160 wird neu gebootet -> kurzer "Senderausfall".
  • Seite 20 —> Für ein Fern-Update muss am Router, der mit der RCU 160 verbun- den ist, "Portweiterleitung" zur RCU 160 für den TFTP-Port 69 (UDP- Protokoll) eingestellt werden. - Local File: Geben Sie hier über die Schaltfläche " " den Pfad mit dem Speicherplatz der neuen Software an (z.B.

  • Seite 21: Soft-Reset

    Sollte die RCU 160 "nicht mehr ansprechbar sein", kann mit dem Reset-Taster ein Soft-Reset durchgeführt werden. —> Wenn Sie die gesamte Anlage über fernschaltbare Steckdosen an- schließen, können Sie auch aus der Ferne einen Reset durchführen.
  • Seite 22 • Drücken Sie die "ENTER"-Taste. —> ANZEIGE: Factory configuration restored. Settings overview: ========================================= IP: 192.168.0.120 Gateway: 192.168.0.1 Netmask: 255.255.255.0 TCP-Port: 60002 PSW-Password: RemoteCU ========================================= >>> system is rebooting in 3 seconds. —> Die RCU 160 wurde auf die Werkeinstellungen zurückgesetzt, die Verbindung wurde unterbrochen, RCU 160 startet neu. - 22 - RCU 160 / RCA 162...

  • Seite 23: Abschließende Arbeiten

    11 a B s c h l I e s s e n d e r B e I t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich nach der Montage der Kopfstation, der Nachrüstung von Zubehör und dem Bestü- cken der Module, alle Kabel-Verschraubungen, Kabel-Durchführungen und Abdeckungen sorgfältig zu befestigen. - 23 - RCU 160 / RCA 162...

  • Seite 24: Ce-Konformitätserklärung

    Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH...
