Inhaltszusammenfassung für Nortek NDVX HD 5000

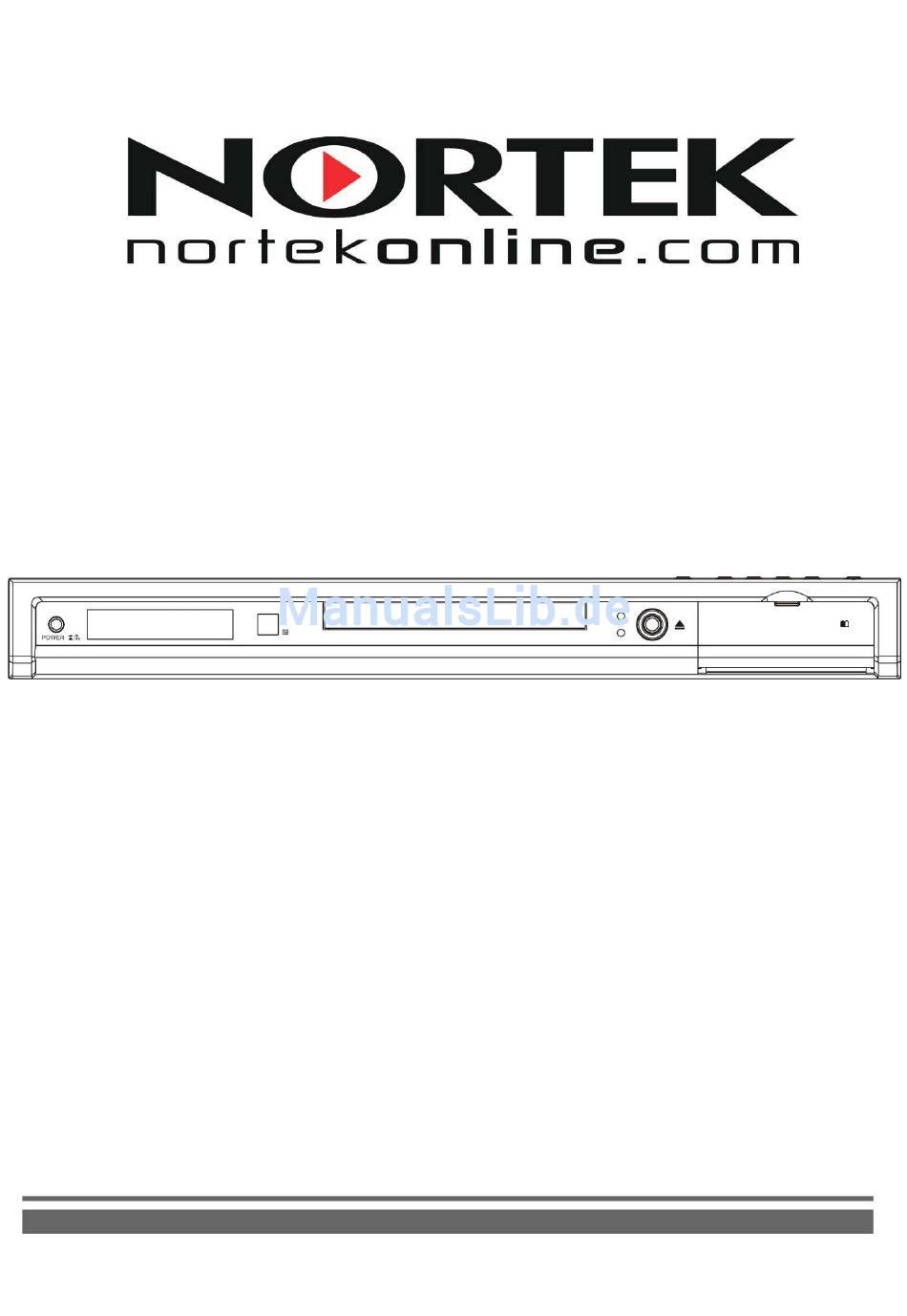

- Seite 1 NDVX HD 5000 (DVD-P+HDD+USB) Bedienungsanleitung...
-
Seite 2: Dolby Prologic
WARNUNG: ZUR VERMEIDUNG VON FEUER ODER ELEKTRISCHEN SCHLÄGEN SETZEN SIE DIESES GERÄT NIEMALS FEUCHTIGKEIT ODER REGEN AUS. ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHENN SCHLÄGEN ÖFFNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKABDECKUNG) . KEINE WARTUNG DURCH DEN ANWENDER: SERVICE NUR DURCH QUALIFIZIERTES SERVICEPERSONAL. - Seite 3 Wechseln des HDD 1. Ziehen Sie den Netzstecker des Spielers. 4. HDD herausziehen und eingebautes Netz- und Datenkabel 2. Lösen der Schrauben des HDD an der Gehäuseunterseite. lösen. 3. Lösen der Schrauben u. d. Label u. öffnen der Abdeckung. 7. HDD Abdeckung schließen und mit Schrauben 5.
-
Seite 4: Inhaltsverzeichnis
Inhalt 1.Vorsichtsmaßnahmen-------------------------------------------------------------------------------------------------------------------------------------------------4 2. Abbildung der Front- und Rückabdeckung-----------------------------------------------------------------------------------------------------------------------4 3.Fernbedienung--------------------------------------------------------------------------------------------------------------------------------------------------------6 4.Anschlüsse---------------------------------------------------------------------------------------------------------------------------------------------------------7 5.Funktionsweise---------------------------------------------------------------------------------------------------------------------------------------------------12 6.CD-Rippfunktion------------------------------------------------------------------------------------------------------------------------------------15 7.Abspielen von WMA, MP3, und JPEG Disks -----------------------------------------------------------------------------------------------------------16 8. Erstinstallation----------------------------------------------------------------------------------------------------------------------------------------17 9. Systeminstallation----------------------------------------------------------------------------------------------------------------------------------------------------19 10.DVD/HDD/USB Wahlschalter und Aufnahme--------------------------------------------------------------------------------------------------------------27 11.Spiel- und Editierdateien in HDD -----------------------------------------------------------------------------------------------------------------------------28 12. DVD/USB Wahlschalter und Aufnahme -----------------------------------------------------------------------------------------------------------29 13. -
Seite 5: Vorsichtsmaßnahmen
1. VORSICHTSMASSNAHMEN Vor Anwendung dieses Geräts lesen Sie bitte sorgfältig die entsprechenden Hinweise in der Bedienungsanleitung und Sicherheitshinweise.. Bewahren Sie diese zum Nachschlagen sorgfältig auf. Bitte beachten Sie die Warnhinweise auf dem Gerät als auch in der Bedienungsanleitung selbst. Sicherheit Stromquelle - Das Gerät sollte nur an solche Stromquellen angeschlossen werden, wie sie in der Bedienungsanleitung oder dem Gerät selbst vorgeschrieben sind. - Seite 6 Rückabdeckung Optischer Ausgang RF Signal Ausgang S-VIDEO Eingang Scart Ausgang Audio rechts/links Eingang Gesamtvideoeingang 5.1 Kanal Audio Ausgang 11. Gesamtvideoausgang Audio rechts/links Ausgang Gesamtvideoausgang Koaxial Ausgang RF Signal Eingang S-VIDEO Ausgang Scart Eingang VFD Abbildung Anzeige DVD Disk Anzeige PBC Anzeige SVCD/VCD Disk Anzeige Abspielen Anzeige MP3 Disk...
-
Seite 7: Fernbedienung
3. FERNBEDIENUNG RUHEZUSTAND TITEL NUMMERNFELD LÖSCHEN(+10) SETUP AUFWÄRTS(KANAL+) Taste LINKS Taste ABWÄRTS(KANAL-) Taste 10. RÜCKWÄRTSLAUF 11. VORWÄRTSLAUF 12. ZEITPULE Taste 13. STOPP 14. LAUTSTÄRKE +/- QUELLE 16. AUFNAHME 17. ZEITSCHALTUHR 18. PROGRAMM 19. EDITIEREN/KOIEREN 20. VIDEO MODUS 21. WIEDERHOLEN 22. STUMM 23. -
Seite 8: Anschlüsse
4. ANSCHLÜSSE Vor dem Anschließen Stromzufuhr abschalten. ● Nach erfolgtem Anschluss Strom anschalten. ● Kabel müssen fest eingesteckt sein, besonders die Stecker müssen komplett eingesteckt sein. DVD RECORDER+TV(AUSGANG) Hinweise : Der AV Ausgang des Spielers kann wie folgt an den TV angeschlossen werden: S-Video Kabel und linkes/rechts Audiokabel (setzen Sie Videotyp auf verbinden-YUV) Zusammenfassung Videokabel und linkes/rechts Audiokabel (setzen Sie Videotyp auf verbinden-YUV) Zusammenfassung Videokabel und linkes/rechts Audiokabel (setzen Sie Vedeotyp auf verbinden-YUV, wenn Sie ein progressives... -
Seite 9: Dvd Recorder+ Av Verstärker(Ausgang)
DVD RECORDER+ AV Verstärker(AUSGANG): Hinweise : Das Abspielgerät kann auf folgende Weise an den Verstärker angeschlossen werden: Links/rechts Audio Ausgang 5.1 Kanal Audio Ausgang Koaxialer Audio Ausgang Optischer Audio Ausgang DE-5... -
Seite 10: Dvd Recorder+Tv Empfänger
DVD RECORDER+TV EMPFÄNGER Hinweise : Für den DVD RECORDER+TV(AUSGANG), können Sie den TV Anschluss auswählen. Schalten Sie das Gerät ab und ziehen Sie die Stecker heraus, bevor Sie weitere Verbindungen herstellen. RF Aus ist NUR ein Signaldurchgang. Wenn Ihr TV keinen A/V Ausgang hat, sollten Sie einen Modulator dazukaufen. -
Seite 11: Dvd Recorder+A/V(Hinterer Eingang)
DVD RECORDER+A/V(HINTERER EINGANG) Hinweise : Für den DVD RECORDER+TV(AUSGANG), können Sie einen TV Anschluss auswählen. Sie haben folgende Möglichkeiten, den AV Eingang (rückseitig) des externen Signal Players an den DVD Recorder anzuschließen. S-Video Kabel und linkes/rechtes Audio Kabel Zusammenfassung Video Kabel und linkes/rechtes Audio Kabel Scart Kabel(dies unterstützt keine externen RGB Signale, nur Unterstützung von gemeinsamen Signalen) DE-7... -
Seite 12: Dvd Recorder+A/V(Vorderer Eingang)
DVD RECORDER+A/V(VORDERER EINGANG) Hinweise : Sie haben folgende Möglichkeiten, den AV Eingang (vorderseitig) des externen Signal Players an den DVD Recorder anzuschließen. Zusammenfassung Video Kabel und linkes/rechts Audio Kabel DV Kabel (DV ist ein digitales Element, im Aufnahmestatus können Sie nicht auf eine andere Signalquelle wechseln) USB Kabel WARNUNG: Schließen Sie keinen Verstärker mit koaxialem oder optischem Anschluss an, wenn diese keinen Dolby Digital AC 3 oder DTS Decoder... -
Seite 13: Funktionsweise
5. FUNKTIONSWEISE 5.1 Bedientasten an der Frontkonsole Die Funktion dieser Tasten ist die Gleiche wie die der entsprechenden Tasten auf der Fernbedienung. Für Detailinformationen lesen Sie bitte die folgenden Erklärungen. Durch Drücken der Taste im Normalstatus wird der Player in den HDD Modus wechseln. Nach Drücken der SOURCE Taste und dem nachfolgenden Drücken der HDD Taste an der Frontkonsole müssen Sie die PLAY Taste drücken und der Player wird in den HDD Modus wechseln. - Seite 14 Mit dieser Taste können Sie den gewünschten Kanal direkt anwählen. ENTER Mit Drücken dieser Taste bestätigen Sie ihre Wahl auf dem Bildschirm. REV: Während DVD, CD oder VCD Wiedergabe, drücken Sie REV zum Rückwärtslauf. Der Player wird die Disk in verschiedenen Geschwindigkeiten durchsuchen. Drücken Sie PLAY um zum normalen Ablauf zurückzukehren.
- Seite 15 TIMER Durch einmaliges Drücken können Sie direkt in die Aufnahme-Zeitschaltuhr Grafik gelangen. Mit dieser Grafik können die gewünschten Programme zur Aufnahme auswählen . SOURCE Durch diese Taste können Sie verschiedene externe Signalquellen wählen. Hinweis: Nach Drücken der Taste müssen Sie zuerst die MEDIA Taste drücken, wählen Sie das gewünschte Medium (DISC/HDD/USB), drücken Sie die ENTER Taste und dann die PLAY Taste, wenn Sie in den DISC/HDD/USB Modus wechseln möchten.
-
Seite 16: Cd-Rippfunktion
6. CD-RIPPFUNKTION Drücken Sie beim abspielen von CDs die REC/OTR Taste zur Konvertierung der aktuellen Spur in * .mp3 Format und speichern Sie dann von der CD auf das USB/HDD Laufwerk . Drücken Sie die Taste für LINKS und RECHTS zur Wahl verschiedener Optionen. Die Grundauswahl befindet sich im MODUS. -
Seite 17: Abspielen Von Wma, Mp3 Und Jpeg Disks
7. Abspielen von WMA, MP3 und JPEG Disks Legen Sie eine MP3 / JPEG Disk in die Schublade. Der Player wird automatisch die gespeicherten MP3 / JPEG Dateien suchen. Nach der Suche wird automatisch die erste gespeicherte MP3 Datei angesteuert. (enthält die Disk beides, mp3 und jpeg Dateien); Bei Disks mit nur einem Dateityp, wird automatisch das erste Verzeichnis angesteuert und das erste Lied aus dem Verzeichnis wird angespielt (“01:”... -
Seite 18: Erstinstallation
8. Erstinstallation 8.1 Erstinstallation Sie können die Erstinstallation des Rekorders nach Ihren Wünschen durchführen. Um zum Installationsmenü zu gelangen, (1) Drücken Sie SETUP um das Systemmenü zu öffnen. (2) Drücken Sie AUFWÄRTS/ABWÄRTS/LINKS/RECHTS, um den Markierungsbalken auf das Installationsobjekt zu fahren und drücken dann ENTER. - Seite 19 (6) Unterlegen Sie Auto Tuning und drücken ENTER zum Starten des Autotuning. Dieser Rekorder hat eine Autotuningfunktion, die TV Kanäle automatisch suchen und mittels Befehl im Rekorder speichern kann . Diese Funktion sollte wiederholt werden, wenn die Kanalprovider Änderungen in der TV Kanal-Distribution vornehmen oder der Rekorder neu installiert wird.
-
Seite 20: Systeminstallation
9. Systeminstallation Press the SEUTP key on the remote to pop out the System Menu. Note that once the System Menu appears, the recorder system will auto pause. Press UP/DOWN/LEFT/RIGHT to move the highlight to the item you want to set, then press ENTER. 9.1 Wizard Der Wizard ist eine einfache Schnittstelle, die Sie Schritt für Schritt durch die Videoaufnahme führt. -
Seite 21: Aufnahme Mit Zeitschaltuhr(Einmalmodus)
(6) Drücken Sie ENTER, um die Aufnahme zu starten. - Das Drücken von ■ STOP kann die Aufnahme stoppen und aktualisiert das HDD. - Das Drücken von PAUSE unterbricht die Aufnahme. 9.1.2 Aufnahme mit Zeitschaltuhr(Einmalmodus) (1) Drücken Sie die WIZARD Taste oder wählen Sie WIZARD im obigen Menü. (2) Unterlegen Sie Timer Recording und bestätigen mit ENTER;... -
Seite 22: Aufnahme Mit Zeitschaltuhr (Wiederholungsmodus)
(8) Stellen Sie die Endzeit ein durch AUFWÄRTS/ABWÄRTS/LINKS/RECHTS oder die Zahlentasten und bestätigen Sie mit ENTER. Die folgende Information erscheint. (9) Drücken Sie ENTER. Der Rekorder wird zur festgesetzten Uhrzeit und Datum mit der Aufnahme beginnen. 9.1.3 Aufnahme mit Zeitschaltuhr (Wiederholungsmodus) (1) Drücken Sie die WIZARD Taste oder wählen Sie WIZARD in obigem Menü. - Seite 23 (6) Wählen Sie durch AUFWÄRTS/ABWÄRTS DV und bestätigen Sie mit ENTER. (7) Wählen Sie einen Aufnahmemodus (+VR or MPEG4) und drücken ENTER. (8) Wählen Sie eine Aufnahmequalität (1Hr~6Hr) und drücken ENTER. (9) Drücken Sie ABWÄRTS zur Unterlegung von Go und drücken ENTER um die DV Aufnahme zu starten. Hinweis: Vor Go können Sie das Abspielen des DV prüfen, indem Sie mit den LINKS/RECHTS Tasten unterlegen und ENTER drücken.
- Seite 24 Nach Auswahl erscheint die folgende Maske. Nach Drücken der ENTER Taste auf der Fernbedienung erscheint folgender Dialog, der angibt, dass einFormatieren alle Daten auf USB/HDD löscht. Wählen Sie JA oder NEIN.. 9.4 Sofortaufnahme Wie beim Instant Recording im Wizard Menü können Sie mittels Instant Rec im System Menü mit der sofortigen Aufnahme beginnen. Alle Aufnahmeoptionen werden jedoch an einem Ort gesetzt.
-
Seite 25: Zeitformat
ZEITFORMAT: Sie können ein Zeitformat aus der Liste wählen durch AUFWÄRTS/ABWÄRTS/LINKS/RECHTS und Eingabe von ENTER. M: Monat; D: Datum; J: Jahr; 12: 12-Std. Zeit (AM/PM Zeit); 24: 24-Std. Zeit. ZEIT/DATUM EINSTELLEN: Für die Aufnahme mit Zeitschaltuhr sollten Datum und Zeit korrekt eingestellt sein. Da ein Abschalten Die Zeit- und Datumseinstellung verstellen kann, sollten Sie diese neu setzen (Einfach durch Eingabe der Ziffern für jeden Bereich : MM, DD, JJ, Std, Min, und A/P.) RESET: Setzt alle Optionen auf Werkseinstellung zurück. -
Seite 26: Videoausgang
9.5.3 A/V Set Diese Einstellung bietet vier Optionen: Video Ausgang, TV Typ, Helligkeit, SPDIF Ausgang, Scart ein Option und Nicam Modus. VIDEO AUSGANG: Interlace-YUV: Bitte wählen, wenn Ihr Gerät mit YCbCr Videokabel an Ihren TV angeschlossen ist. RGB: Bitte wählen, wenn Ihr Gerät mittels SCART Ausgangsbuchse an Ihren TV angeschlossen ist. P-SCAN: Bitte wählen, wenn Ihr Gerät mit YPbPr Videokabel Ihren TV angeschlossen ist und dieser im progressiven Scan Modus läuft. -
Seite 27: Tv Tuner (Siehe 8.3 Tv Tuner Einrichtung)
NICAM MODE: Mit dieser Option können Sie verschiedene TV Sprachen auswählen. DOWNMIX: Verwenden Sie die Auf und Ab Pfeiltasten zur Einstellung der Sättigung. LT / RT: Durch Wahl dieser Einstellung erhalten Sie Kinosound, wenn der Originalfilm im Pro Logic Dolby Digital Format ist. STEREO: Bei 2-Kanalsound erfolgt die Wiedergabe in Stereo. -
Seite 28: Dvd/Hdd/Usb Modus Schalter Und Aufnahme
(4) Drücken Sie LINKS/RECHTS zur Wahl von Start und ENTER, Sie können mit AUF/AB oder Nummerntasten die Startzeit wählen. (5) Drücken Sie LINKS/RECHTS zur Wahl von End und ENTER, Sie können mit AUF/AB oder Nummerntasten die Endzeit wählen. (6) Drücken Sie LINKS/RECHTS zur Wahl von Quality und ENTER, es erscheint ein Menü mit HDD+VR und HDD-MP4 Aufnahmemodi. -
Seite 29: Spiel- Und Editierdateien In Hdd
(5) Während dem Kopiervorgang der Datei müssen Sie warten. Je größer die Datei, desto länger die Wartezeit. (6) Nach Kopierende wird dieselbe Datei unter einer Datei auf dem HDD erscheinen. USB HDD (1) USB COPY Funktion ist nur im USB MODUS verfügbar. (2) Wählen Sie die zu kopierende Datei und drücken die EDIT/COPY Taste auf der Fernbedienung. -
Seite 30: Dvd/Usb Modus Schalter Und Aufnahme
Umbenennen Wählen Sie eine Datei und drücken die EDIT/COPY Taste, das System zeigt folgendes Dialogfenster. Wählen Sie Rename und benennen Sie die gewählte Datei in folgender Maske neu. Unterlegen Sie OK und drücken ENTER zur Beendigung dieses Vorgangs.] Löschen Wählen Sie eine Datei und drücken die EDIT/COPY Taste, das System zeigt folgendes Dialogfenster. Wählen Sie Delete und folgenden dann den Anweisungen auf dem Bildschirm, um den Vorgang abzuschließen. -
Seite 31: Play Und Editierdateien Auf Usb
DISC USB(Die Disk muss im Stop Modus sein) (1) USB COPY Funktion ist nur im DVD MODUS verfügbar. (2) Wählen Sie die zu kopierende Datei und drücken die EDIT/COPY Taste auf der Fernbedienung. (3) Wählen Sie Copy aus dem Dialogfenster. OSD wird ein Bild anzeigen. (4) Wählen Sie “USB”... -
Seite 32: Codeumwandlung In Hdd/Usb
14. Codeumwandlung in HDD/USB Das DHR System ist verbessert worden und kann nun Disks in HDD oder USB umwandeln. Im DVD Modus kann die laufende Disk gleichzeitig auf HDD oder USB kopiert werden. Im jetzigen System können nur Disks im DVD Format auf HDD oder USB mit MPEG4 Format kopiert werden (der Diskinhalt muss legal sein) 14.1 Umwandlung auf HDD (1) Schalten Sie das System auf DVD Modus. -
Seite 33: Fehlersuche
16. Fehlersuche MÖGLICHE URSACHE LÖSUNG SYMPTOM Stromkabel nicht angeschlossen Schließen Sie das Stromkabel an Kein Strom . Falscher Signalanschluss . Schließen Sie die Signale korrekt an. Kein Ton . Reinigen oder reparieren Sie die Disk. . Die Disk ist verformt oder schmutzig . -
Seite 34: Technische Spezifikationen
17. Technische Spezifikationen Unterstützte Disk Formate DVD. DVD+R/RW, DVD-R/RW, SVCD,VCD, CD-DA, MUSIC, JPEG DVD+R, MPEG4 Aufnahmeformat HQ(High Quality). SP(Standard Play), SP+, EP(Extend Play), LP, SLP(Standard Long Play). Aufnahmequalität Composite Video Eingang Eingang S-Video Eingang (Y+C) DV Eingang(1394) RF Eingang Analog Audio Eingang USB Eingang SCART Eingang Composite Video Ausgang... -
Seite 35: Recycling
Audio level: 1.0-2.0Vrms(I0k ohm load) Output Frequenz:20Hz~20KHz(±3dB) Audio Spezifikationen S/N Ratio≥85dB Audioverzerrer + noise≥65dB(1KHz) Audio Dynamic Bereich≥80dB Audio Kanalauflösung≥70dB Input Audio Level = 1V±0.2 Vrms ( I Ok ohm Last) Netzanschluss AC 110-242V 50/60Hz Stromverbrauch: ≤45W Standby Stromverbrauch: ≤4W Allgemeine Spezifikationen Arbeitsfeuchteigkeit Relative Feuchtigkeit: 15~75(ohne Kondenswasser) 18 . - Seite 36 P/N: 305-74057-01 DE DE-32...
