ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
Nota : Questo manuale dovrebbe rimanere con il proprietario/utente
di questa attrezzatura.

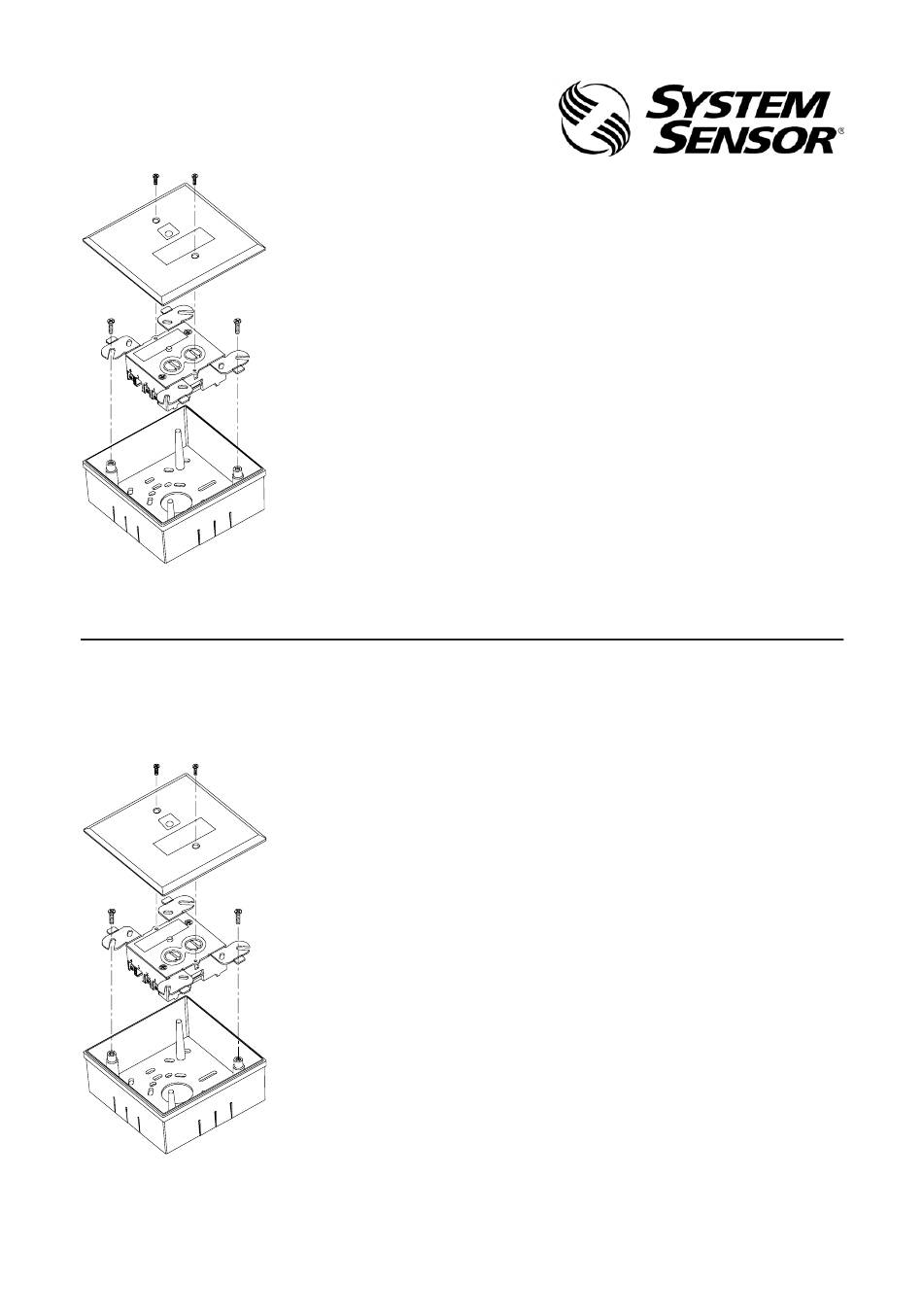

1. Se è necessario collegare la scatola da parete ad una canalina
portacavi, forare un lato della scatola da parete in corrispondenza
ai centri di foratura segnati.
2. Fissare la scatola da parete al muro con le viti e i tasselli in
plastica (in dotazione) oppure ad una scatola di derivazione (viti
non in dotazione).
3. Cablare il modulo seguendo le istruzioni.
4. Fissare il modulo alla scatola da parete con le viti piccole in
dotazione.
5. Fissare la piastra di protezione al modulo usando le viti fornite con
il modulo.
P1562-D4
Modell SMB500 Aufputz-Montage-Gehäuse
Anmerkung: Die Anleitung sollte beim Anwender dieses Geräts aufbewahrt
1. Bei Kabel-Aufputzmontage, sollten Sie ein entsprechendes Loch in die
Seitenwand des SMB 500 bohren. Benutzen Sie dafür die markierten,
gesenkten Punkte.
2. Befestigen Sie das Gehäuse an der Wand mit den mit gelieferten
Schrauben und Plastikdübeln.
3. Verdrahten Sie das Modul gemäß der zugehörigen Installationsanleitung.
4. Befestigen Sie das Modul in dem Aufputzgehäuse mit den kurzen
beigefügten Schrauben.
5. Befestigen Sie die Abdeckplatte des Moduls mit den dafür vorgesehenen
Schrauben (Liegen dem Modul bei).
P1562-D4
www.acornfiresecurity.com
Modello SMB500 Scatola da parete
INSTALLATIONSANLEITUNG
werden.
