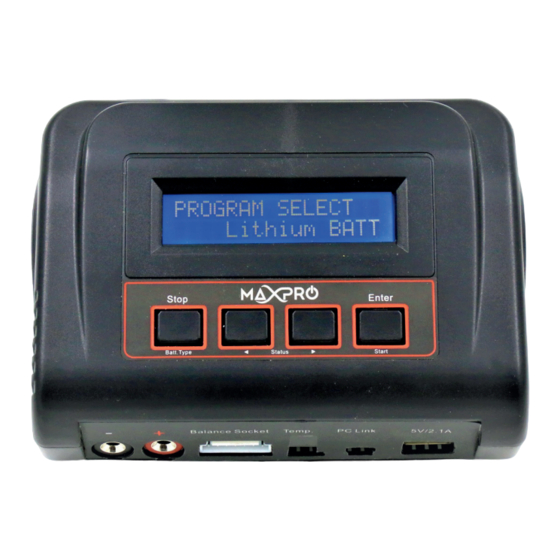

- Seite 1 MaxPro Ladegerät AC/DC 100 BEDIENUNGSANLEITUNG...
-
Seite 2: Sicherheitshinweise
MaxPro Ladegerät AC/DC 100 SICHERHEITSHINWEISE Beachten Sie beim Betrieb Ihres Ladegerätes unbedingt die nachfolgenden Hinweise, um einen sicheren und störungsfreien Betrieb zu gewährleisten! • Achten Sie beim Anschluss des Ladegeräts unbedingt auf die korrekte Polung! Die rote Klemme muss an den Pluspol (+), die schwarze Klemme an den Minuspol (-) der DC 11-18V= Spannungsquelle angeschlossen werden. - Seite 3 MaxPro Ladegerät AC/DC 100 SICHERHEITSHINWEISE • Schützen Sie das Ladegerät vor Feuchtigkeit, Schmutz, Vibrationen und mechanischer Krafteinwirkung! Vermeiden Sie direkte Sonneneinstrahlung. • Das Ladegerät verfügt am Gehäuse über zahlreiche Schlitze. Diese dienen zur Kühlung der elektronischen Komponenten. Diese Schlitze niemals abdecken oder gar verschließen! Das Ladegerät so aufstellen, dass die Luft ungehindert zirkulieren kann.
- Seite 4 MaxPro Ladegerät AC/DC 100 SICHERHEITSHINWEISE • Achten Sie stets auf sicheren Kontakt aller Steckverbindungen der Ladeanordnung. Kurzzeitige Wackelkontakte können einen Neustart des Ladevorgangs auslösen. • Die häufigste Ursache für fehlerhafte Abschaltungen des Ladevorgangs sind unbrauchbare Ladekabel. Durch Steckerverbindungen mit hohen Übergangswider- ständen kann es zu fehlerhaften Abschaltungen des Ladevorgangs kommen, da das...
- Seite 5 MaxPro Ladegerät AC/DC 100 SICHERHEITSHINWEISE • Überschreiten Sie niemals den für den Sender maximal zulässigen Ladestrom! Dies kann zu Beschädigungen der Sender-Elektronik führen. • Wir empfehlen prinzipiell, den Senderakku während des Ladevorgangs aus dem Batteriefach herauszunehmen, um einen Wärmestau oder die übermäßige Erhitzung des Senders zu vermeiden.
-
Seite 6: Technische Daten
MaxPro Ladegerät AC/DC 100 TECHNISCHE DATEN Eingangsspannung ..............AC 230V Eingangsspannung ............DC 11,0 - 18,0V Ladestrom ................0,1A - 10,0A Entladestrom ................ 0,1A - 2,0A Ladeleistung ................100 Watt Entladeleistung ................10 Watt Akku-Typen ..... NiCd / NiMH / LiIon / LiFe / LiPo / LiPo HV / PB Balancerstrom ..............300mA / Zelle... -
Seite 7: Anschluss Des Ladegerätes
MaxPro Ladegerät AC/DC 100 ANSCHLUSS DES LADEGERÄTES 1. Ladegerät mit der 230V Steckdose oder einem 11-18V= Netzteil verbinden. 2. Balancer Adapter am Lader anschließen. 3. Akku mit dem Balancerkabel am Balancer Adapter anschließen. 4. Akku mit dem Ladeausgang verbinden. 5. Passendes Ladeprogramm auswählen. -
Seite 8: Software Flowchart
MaxPro Ladegerät AC/DC 100 SOFTWARE FLOWCHART Seite 8... -
Seite 9: Lithium Akkus
MaxPro Ladegerät AC/DC 100 Das Ladegerät verfügt über zahlreiche Ladeprogramme, mit denen sich praktisch alle im Modellsport üblichen Akkus laden und entladen lassen. LITHIUM AKKUS Wählen Sie mit den Tasten STOP oder DEC den Akkutyp Lithium aus und drücken Sie die ENTER-Taste. - Seite 10 MaxPro Ladegerät AC/DC 100 Während des Ladevorgangs werden die aktuellen Daten angezeigt. Mit der Taste STOP kann der laufende Vorgang beendet werden. Akku-Spannung Akkutyp & Zellenzahl Lade-/Entladestrom MODE Ladezeit Kapazität BAL: Ladung mit Balancer CHG: Normale Ladung ohne Balancer FST: Schnell-Ladung DSC: Entladung STO: 50% Ladung für Lagerung...
-
Seite 11: Blei Akkus
MaxPro Ladegerät AC/DC 100 BLEI AKKUS Wählen Sie mit den Tasten STOP oder DEC den Akkutyp Pb aus und drücken Sie die ENTER-Taste. Mit den Tasten INC und DEC können die unterschiedlichen Lade-Modi ausgewählt werden: ❈ CHG: Normale Ladung ❈ DSC: Entladung des Akkus Start des Lade- / Entladevorgangs Nach Einstellung des gewünschten Programms, die START/ENTER-Taste für 3 Sekunden drücken und... -
Seite 12: Extra Funktionen
MaxPro Ladegerät AC/DC 100 EXTRA FUNKTIONEN Wählen Sie mit den Tasten STOP oder DEC den Menüpunkt Extra Function aus und drücken Sie die ENTER-Taste. Mit den Tasten INC und DEC können die unterschiedlichen Funktionen ausgewählt werden: SYSTEMEINSTELLUNGEN Wählen Sie mit den Tasten STOP oder DEC den Menüpunkt USER SET aus und drücken Sie die ENTER-Taste. - Seite 13 MaxPro Ladegerät AC/DC 100 NiMH / NiCd Delta Peak Empfindlichkeit Diese Einstellung legt bei NiMH/NiCd-Akkus die Empfindlichkeit für die Delta-Peak-Abschaltung fest. Je höher der Wert, desto größer die Gefahr der Überladung. Je niedriger der Wert, desto größer die Chance für eine vorzeitige Abschaltung des Ladevorgangs.
- Seite 14 MaxPro Ladegerät AC/DC 100 Akustische Signale Hier können Sie wählen, ob bei Betätigung der Taster ein Beep-Signal ertönt. Ebenso kann gewählt werden, ob beim Ende des Lade-/Entladevorgangs und bei Fehlern eine akustische Signalisierung erfolgt. Überwachung der Eingangsspannung Wählen Sie hier die minimale Eingangsspannung für das Ladegerät. Diese Funktion schützt die Autobat- terie vor einer zu tiefen Entladung, um ein Anspringen des Motors sicherzustellen.
- Seite 15 MaxPro Ladegerät AC/DC 100 FEHLERMELDUNGEN Die Eingangsspannung ist zu niedrig Unterbrochene Verbindung zum Akku, Anschlusskabel prüfen. Akku verpolt angeschlossen Die Spannung des Akkus ist geringer, als eingestellt. Die Spannung des Akkus ist höher, als eingestellt. Die Spannung einer Zelle im Akkupack ist zu niedrig.
- Seite 16 MaxPro Ladegerät AC/DC 100 KONFORMITÄTSERKLÄRUNG Hiermit erklärt ACT Europe, dass sich dieses Gerät in Übereinstimmung mit der EU EMV-Richtlinie befindet. ENTSORGUNG Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammelstelle, oder Recycling-Zentrum.
